Accueil> PRODUITS> Connecteur aéronautique> Connecteur aéronautique

Groupes de Produits

Connecteur aéronautique

(Total 6 Produits)

Connecteurs spécialisés pour l'aviation et l'armée ABC : conçus pour l'intégration de systèmes complexes

ABC excelle dans la fourniture de solutions d'interconnexion avancées et critiques pour les secteurs de l'aérospatiale et de la défense. Cette gamme de produits présente nos capacités spécialisées au-delà des connecteurs standard, avec des séries uniques comme le compact Y11P-1210ZJ10 , le robuste XCE22T19K1P1 et des solutions hybrides intégrées telles que le commutateur d'aviation XCE18T 11Z1P1 avec queue . Chacun de ces connecteurs de qualité militaire est conçu pour résoudre des défis spécifiques en matière d'intégrité du signal, d'étanchéité environnementale et d'installations dans des espaces restreints dans les baies avioniques, les panneaux de cockpit et les systèmes d'armes. En tant que leader des connecteurs aérospatiaux , nous fournissons des connecteurs aéronautiques précis et durables sur lesquels les OEM et les MRO s'appuient pour les plates-formes de nouvelle génération et le maintien des systèmes existants.

Du KH33K12TPZ haute densité à l'assemblage polyvalent YB2TAX+CXY-2ZX , explorez notre gamme de connecteurs d'avion fiables conçus pour les défis d'intégration les plus exigeants.

Spécifications techniques et profils de modèles

Nos connecteurs spécialisés sont définis par leurs facteurs de forme uniques, leurs configurations de contact et leurs conceptions axées sur l'intégration.

Modèles spécialisés en vedette

  • Connecteur aviation Y3B-2012ZK10-I : une série de connecteurs compacts et de haute fiabilité conçus pour des interfaces d'instruments et de capteurs spécifiques.
  • Connecteur aviation Y11P-1210ZJ10 : fait partie de la série polyvalente Y11P, connue pour sa conception robuste dans les applications d'avionique et de systèmes de contrôle.
  • Connecteur aviation XCE22T19K1P1 : un connecteur de la série XCE, présentant potentiellement une taille de coque (22) et une disposition de contact spécifiques (19 broches) pour les applications personnalisées.
  • Connecteur aviation YB2TAX+CXY-2ZX : un assemblage complet combinant probablement une fiche de connecteur avec une coque arrière ou un système de conduit spécifique pour une gestion intégrée des câbles.
  • Commutateur d'aviation XCE18T 11Z1P1 avec queue : un composant hybride intégrant une fonction de commutation (probablement un micro-interrupteur ) dans une coque de connecteur, fournissant une interface électrique combinée et un point de contrôle.
  • Connecteur aviation KH33K12TPZ : un modèle de connecteur haute densité, faisant partie de la série KH, conçu pour la transmission de signaux complexes avec de nombreux contacts dans un encombrement compact.

Attributs communs de haute performance

  • Divers styles et tailles de coques : allant des profils miniatures (par exemple, Y11P, Y3B) aux profils circulaires standard (XCE, JY27467) en passant par les profils rectangulaires spécialisés (KH) pour s'adapter à divers espaces de panneaux.
  • Configurations de contacts de précision : conçues pour des besoins spécifiques, du signal de bas niveau (variantes de connecteur d'aviation à 2 broches ) à l'alimentation/signal mixte (par exemple, configurations de connecteurs militaires à 8 broches ) et aux réseaux haute densité (par exemple, 12, 19, 35+ contacts).
  • Fonctionnalité hybride et intégrée : possibilité de combiner des connecteurs avec des commutateurs, des filtres ou des relais (comme on le voit dans le modèle XCE18T), réduisant ainsi le nombre de pièces et augmentant la fiabilité du système.
  • Performance environnementale robuste : tous les modèles sont dotés d’un joint pour résister à l’humidité, à la poussière et aux fluides. Le blindage EMI/RFI est standard ou disponible pour les applications sensibles.
  • Matériau et construction : Coques en aluminium anodisé ou en acier inoxydable ; terminaux de qualité aéronautique plaqués or ; isolants performants.

Conceptions spécialisées en détail

Documentation visuelle mettant en évidence la diversité, la précision et la nature prête à l'intégration de nos solutions de connecteurs spécialisés.

Complete military connector assembly JY27467T15F35PN with integrated conduit tail, ready for harness installation.

Ensemble de connecteur et de conduit intégrés (série JY27467)

High-performance military connector JY27467T17B266H with threaded coupling and protective cover.

Connecteur militaire haute performance (JY27467T17B266H)

Socket half of a connector (JY27473T16B06SN) with a 16-pin tail assembly for direct PCB or wire connection.

Connecteur femelle avec queue intégrée (série JY27473)

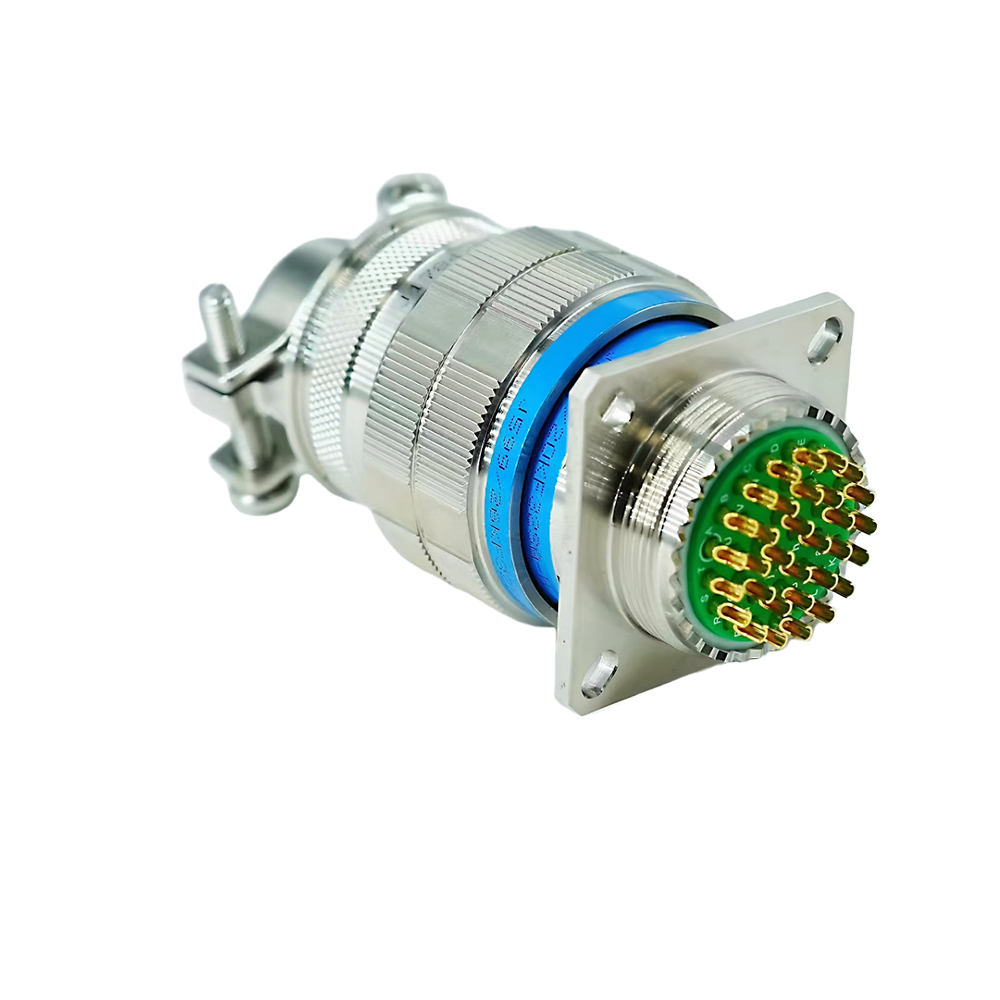

Standard J599 series connector, model 26KF32PA-H, showcasing a common shell style and contact arrangement.

Connecteur circulaire standard série J599

Another view of a mated J599 connector pair with a robust backshell and conduit for cable protection.

Paire J599 couplée avec coque arrière de protection

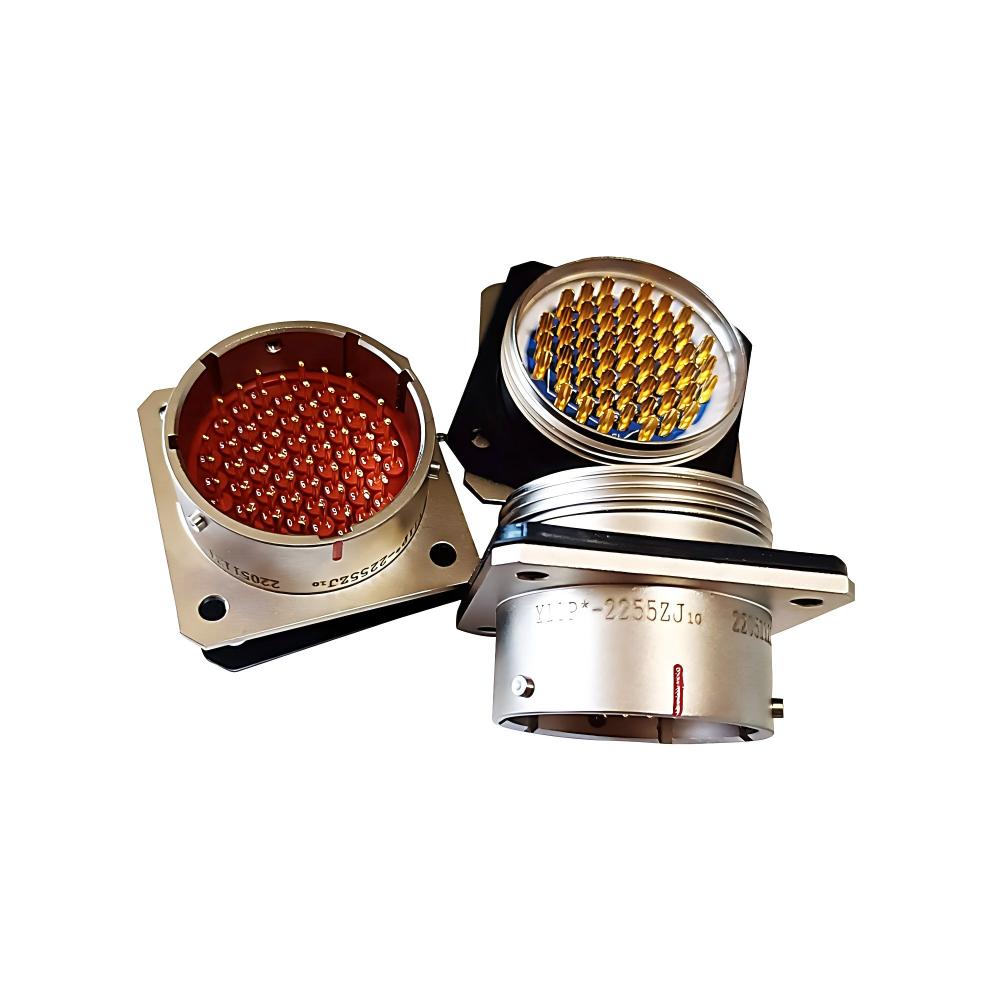

Compact Y11P series connector, model Y11P-2255ZJ10, showing its small form factor and mounting features.

Connecteur compact série Y11P (Y11P-2255ZJ10)

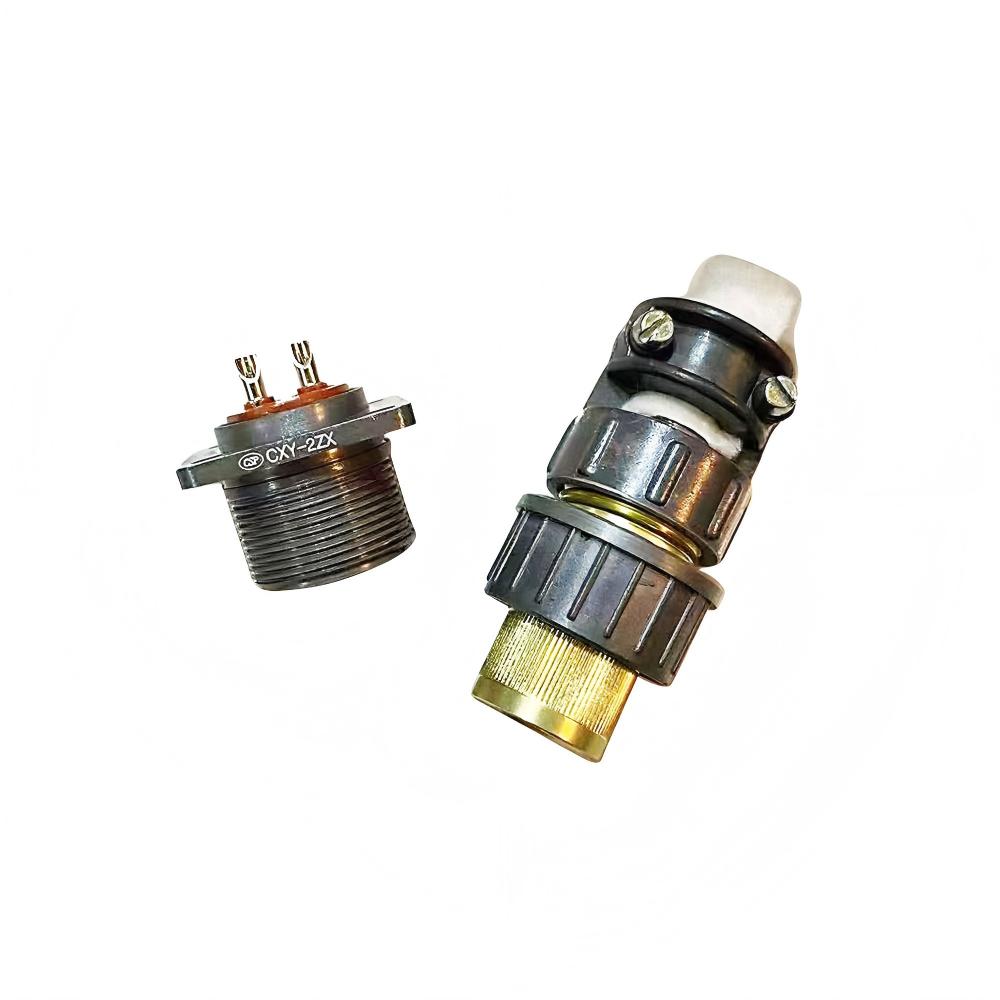

Specialized connector assembly YB2TAX+CXY-2ZX, featuring a unique shell design and integrated coupling mechanism.

Ensemble de connecteurs spécialisés (YB2TAX+CXY-2ZX)

Fonctionnalités, avantages et avantages d'intégration

Nos connecteurs spécialisés sont conçus pour offrir performances et fiabilité là où les solutions standard ne suffisent pas.

Caractéristiques principales du produit

  • Conceptions optimisées pour l'espace : des séries telles que Y11P et Y3B offrent une grande fiabilité dans des facteurs de forme miniatures, essentiels pour les racks avioniques et les écrans de cockpit modernes et densément remplis.
  • Intégration de fonctions hybrides : des composants tels que l' Aviation Switch XCE18T combinent connectivité et commutation, simplifiant l'architecture du système, réduisant les points de défaillance potentiels et économisant de l'espace précieux sur le panneau.
  • Intégrité supérieure du signal : un contrôle précis de l'impédance, un blindage avancé et des terminaux de qualité aéronautique de haute qualité garantissent une transmission de données propre pour les bus avioniques sensibles et les signaux des capteurs.
  • Déploiement et maintenance rapides : beaucoup sont dotés de raccords sans outil ou à déconnexion rapide, ainsi que d'assemblages de queue intégrés, réduisant le temps d'assemblage sur site et les erreurs pour les opérations MRO.
  • Résilience dans des conditions extrêmes : conçu pour maintenir les performances grâce aux cycles thermiques, aux vibrations intenses et à l'exposition aux fluides aéronautiques, en respectant les spécifications strictes des connecteurs militaires .

L'avantage ABC pour les systèmes complexes

  • Expertise spécifique à l'application : Nous ne vendons pas seulement des pièces sur catalogue. Nous fournissons des connecteurs conçus pour des défis spécifiques, qu'il s'agisse d'un connecteur militaire à 7 broches pour un système de navigation ou d'un hybride personnalisé pour un panneau d'armes.
  • Fourniture complète de sous-ensembles : nous fournissons des assemblages à valeur ajoutée tels que le YB2TAX+CXY-2ZX , fournissant un module testé et prêt à installer qui réduit votre charge de travail et de contrôle qualité.
  • Support des systèmes existants : nous maintenons notre expertise et nos outils pour les séries spécialisées et héritées (par exemple, XCE, KH, Y3B), garantissant ainsi un support à long terme pour les flottes existantes.

Guide d'intégration pour les connecteurs spécialisés et hybrides

La manipulation correcte des connecteurs spécialisés, en particulier ceux dotés de fonctions intégrées, nécessite une attention particulière.

  1. Examiner la documentation et identifier la fonction : examinez attentivement la fiche technique ou le dessin du modèle spécifique (par exemple, Aviation Switch XCE18T ). Identifiez quelles broches sont destinées à la fonction de commutation et lesquelles sont destinées aux signaux d'intercommunication.
  2. Tests de pré-installation (le cas échéant) : Pour les unités hybrides, actionnez manuellement l'interrupteur intégré et vérifiez la continuité avec un multimètre pour vérifier son état normal (NO/NC) avant le câblage.
  3. Terminaison de fil de précision : Terminez les fils aux contacts appropriés. Pour les connecteurs haute densité comme le KH33K12TPZ , utilisez l'outil d'insertion/retrait approprié. Pour les modèles nécessitant une soudure de connecteur aviation , suivez le profil thermique spécifié pour éviter d'endommager l'isolant.
  4. Insertion et vérification des contacts : insérez chaque contact câblé dans sa cavité désignée dans l'insert du connecteur. Utilisez une jauge de profondeur à épingle si disponible. Pour les configurations complexes, référencez un schéma de brochage (semblable à un schéma de câblage d'un connecteur d'aviation à 5 broches ).
  5. Assemblage et vérification fonctionnelle finale : Assemblez les coques arrière ou les conduits. Avant l'accouplement final, effectuez un contrôle de continuité sur tous les circuits, y compris la fonction de commutation. Vérifiez que le commutateur fonctionne correctement et que le connecteur homologue est correctement aligné.

Scénarios d'application ciblés

Ces connecteurs spécialisés sont déployés dans des systèmes où les performances, l'espace et les fonctionnalités sont essentiels.

  • Suites avioniques avancées : interconnexion d'ordinateurs de mission modulaires, d'écrans multifonctions et de concentrateurs de données dans les avions de nouvelle génération.
  • Systèmes d'armes et de ciblage : fourniture de connexions fiables et haute densité pour les capteurs électro-optiques, les lanceurs de missiles et les ordinateurs de contrôle de tir des avions militaires.
  • Actionnement et détection des commandes de vol : connexion d'actionneurs intelligents, de capteurs de position et d'unités de commande au sein de systèmes de vol électrique, où l'intégrité du signal est primordiale.
  • Interfaces au sol et pour équipements de test : utilisées dans les bancs d'essai spécialisés, les interfaces de simulateur et les dispositifs de maintenance portables qui nécessitent des connexions robustes et multifonctions.
  • Systèmes aériens sans pilote (UAS) : fourniture de connecteurs compacts, légers et fiables pour les liaisons de données, les charges utiles et les systèmes de contrôle des drones.

Valeur pour les ingénieurs de conception et les gestionnaires de programmes

Le choix des solutions spécialisées d'ABC offre des avantages stratégiques tout au long du cycle de vie du produit.

  • Accélérer le développement de systèmes : les connecteurs spécialisés et hybrides disponibles dans le commerce peuvent réduire le temps de conception personnalisée, accélérer le prototypage et réduire les risques d'intégration.
  • Améliorez la fiabilité du système et réduisez le poids : les conceptions intégrées (comme les combinaisons connecteur-commutateur) réduisent le nombre de pièces et les points d'interconnexion, améliorant ainsi la fiabilité globale et réduisant potentiellement le poids, un facteur critique dans l'aérospatiale.
  • Simplifiez la chaîne d'approvisionnement et la logistique : l'approvisionnement en assemblages complexes auprès d'un seul fournisseur qualifié comme ABC simplifie l'approvisionnement, réduit les frais généraux de gestion des fournisseurs et garantit la cohérence.
  • Garantir une supportabilité à long terme : notre engagement à produire des pièces spécialisées et existantes garantit une chaîne d'approvisionnement durable pendant toute la durée de vie de votre plate-forme, protégeant ainsi votre investissement.

Certifications, conformité et partenariat d'ingénierie

Normes et assurance qualité

Nos produits spécialisés sont construits sur une base de normes et de processus rigoureux.

  • Conçu et testé pour répondre ou dépasser les exigences de performance pertinentes, y compris les spécifications environnementales de MIL-STD-810 et les spécifications électriques de MIL-STD-461.
  • Fabriqué selon un système de gestion de la qualité AS9100/ISO 9001, avec une traçabilité complète des matériaux et des processus contrôlés.
  • Le respect des réglementations de contrôle de qualité de l'aviation militaire et des autres mandats de qualité spécifiques aux clients fait partie intégrante de notre production.

Personnalisation et co-développement

Notre principale force réside dans l’adaptation et la création de solutions pour des applications uniques.

  • Personnalisation électrique et fonctionnelle : brochages personnalisés, intégration de types de commutateurs spécifiques ( micro-interrupteur , interrupteur à bascule ) ou incorporation d'éléments filtrants dans la coque du connecteur.
  • Personnalisation mécanique et du facteur de forme : adaptation des dimensions de la coque, développement de modèles de saisie personnalisés ou création d'interfaces de montage uniques pour s'adapter aux boîtiers anciens ou nouveaux.
  • Prise en charge complète de la conception et du prototypage : ingénierie collaborative pour développer des solutions de connecteurs entièrement nouvelles ou adapter celles existantes pour répondre à des exigences système sans précédent.
