Connecteurs, supports et prises pour l'aviation de qualité militaire
ABC Aviation est l'un des principaux fabricants de connecteurs aéronautiques de qualité militaire et de supports aéronautiques spécialisés conçus pour les applications aérospatiales les plus exigeantes. Notre gamme complète de produits comprend des connecteurs de la série J599 , des connecteurs militaires CX-16 et la série complète Y11P , conçus pour offrir une fiabilité inégalée dans les systèmes aéronautiques critiques.
Dans l’aviation, chaque connexion compte. Nos connecteurs aviation de qualité militaire sont conçus pour résister à des conditions environnementales extrêmes tout en conservant une parfaite intégrité électrique. Que vous spécifiiez des composants pour des avions militaires ou des flottes commerciales, nos produits offrent :
Connecteurs série Y11P
Modèles : Y11P-1007ZK10-Z, Y11P-1419ZJ10, Y11P-2041ZK10, Y11P-2255ZJ10
Application : Avionique, instrumentation, systèmes de contrôle
Caractéristiques : Étanchéité environnementale, configurations multibroches, contacts de déverrouillage arrière
Conformité : conçu selon les spécifications des connecteurs militaires

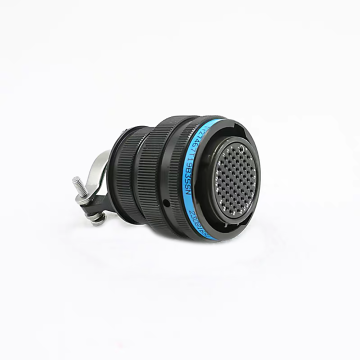

Connecteurs militaires série J599
Modèles : 20WD35PN, 26FF11SN, diverses configurations
Application : distribution de puissance et de signal haute densité
Caractéristiques : couplage à baïonnette, blindage EMI, contacts de puissance
Environnement : résistant aux températures et aux vibrations extrêmes
Série de connecteurs militaires CX-16
Configurations : variantes 3P, 5P, 7P, 10P
Application : Systèmes d’avions militaires, environnements difficiles
Caractéristiques : Étanchéité hermétique, déconnexion rapide, protection EMI
Spécial : véritable conception de prise d'aviation militaire
Connecteurs séries Y3A/Y3B
Modèles : Y3A-1832ZJ10, Y3A-1832ZK10, Y3B-2012ZK10-I
Application : Aviation générale, MRO, projets de modernisation
Caractéristiques : Installation économique, fiable et facile
Options : Divers nombres de broches, y compris les configurations de connecteurs d'aviation à 2 broches et à 7 broches.
Nos connecteurs de qualité aéronautique et nos prises pour l'aviation militaire sont plus que de simples composants : ce sont des éléments essentiels de la chaîne de sécurité et de fiabilité de chaque système d'avion. Des simples fiches pour l'aviation générale aux assemblages multicontacts complexes, nous proposons des solutions qui répondent aux réglementations strictes de contrôle de la qualité de l'aviation militaire et aux normes de navigabilité commerciale.
Spécifications techniques et données de performances
L'ingénierie de précision définit chaque connecteur ABC Aviation. Vous trouverez ci-dessous les spécifications détaillées de nos principales gammes de produits. Toutes les données sont basées sur des conditions de fonctionnement standard et validées par des tests rigoureux.
| Product Series | Contact Configuration | Electrical Ratings | Environmental | Mechanical | Materials & Finishes |
|---|---|---|---|---|---|
| J599 Series (20WD35PN, 26FF11SN) |
20-35 contacts Power/signal mix Rear release design |
Voltage: 500V RMS Current: 7.5-23A/contact Power: 40A/contact |
Temp: -65°C to +175°C Sealing: IP67 minimum Vibration: 15G, 10-2000Hz |
Coupling: Bayonet Cycles: 500+ Insertion: 50N max |
Shell: Aluminum alloy Plating: Cadmium/Ti-Cd Insulator: PTFE/DAP |
| CX-16 Military Series (3P, 5P, 7P, 10P) |
3, 5, 7, 10 pins Hermetically sealed EMI shielded |
Voltage: 600V AC/DC Current: 13A continuous Intermittent: 20A |
Temp: -65°C to +200°C Altitude: 70,000 ft Shock: 50G, 11ms |
Coupling: Threaded Cycles: 1000+ Torque: 1.5-3.5 Nm |
Shell: Stainless steel Seals: Silicone/FKM Contacts: Gold plated |
| Y11P Series (1007ZK10-Z, 2041ZK10) |
7-41 contacts Custom arrangements Front/rear removable |
Voltage: 250V AC/DC Signal: 5A per contact Power: 20A per contact |
Temp: -55°C to +125°C Humidity: 95% RH Fluid resistance: Skydrol |
Coupling: Push-pull Cycles: 400+ Keying: Polarized |
Shell: Anodized Al Contacts: Ag/CdO Insulator: PEEK |
| Y3A/Y3B Series (1832ZJ10, 2012ZK10-I) |
18-32 contacts Standard layouts Tool extraction |
Voltage: 250V AC/DC Current: 10A continuous Peak: 15A |
Temp: -55°C to +105°C Sealing: IP65 Vibration: 10G |
Coupling: Bayonet Cycles: 300+ Mounting: Panel/flange |
Shell: Nickel plated Contacts: Tin plated Gaskets: Neoprene |
