Relais métallique militaire JRW-211MA TO-5

Relais métallique militaire JRW-211MA TO-5 | Double remplacement pour les séries Teledyne 412D et Deutsch TS

Présentation du produit

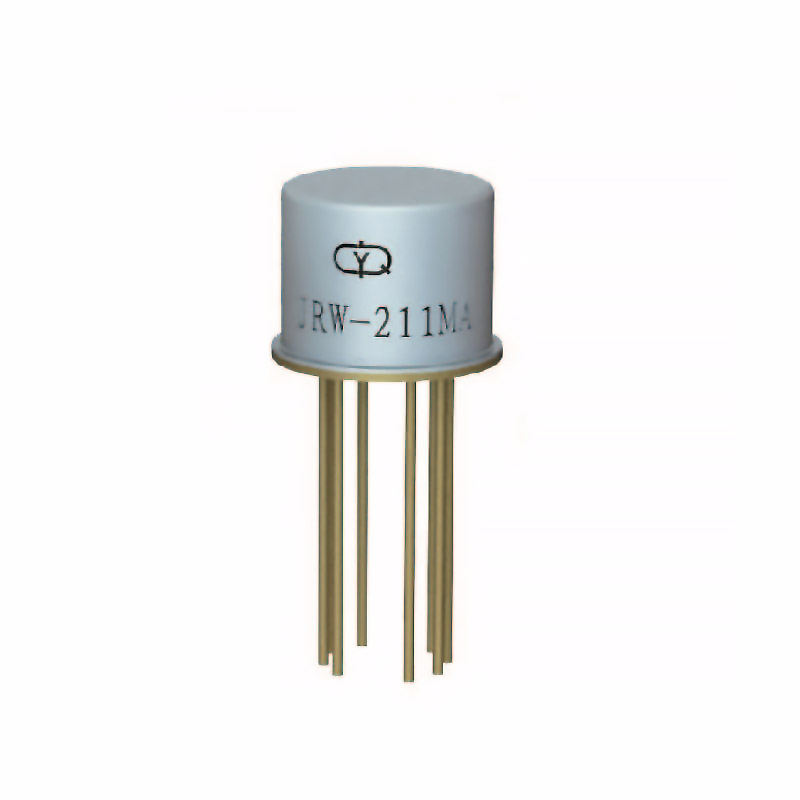

Le JRW-211MA est un relais d'étanchéité métallique militaire haut de gamme logé dans une boîte métallique TO-5 standard de l'industrie. Conçu de manière unique pour remplacer directement les séries de relais Teledyne 412D et Deutsch TS , ce relais CC d'aviation à double compatibilité simplifie la gestion des stocks et garantit la résilience de la chaîne d'approvisionnement pour les systèmes critiques de l'aérospatiale, de la défense et de l'industrie.

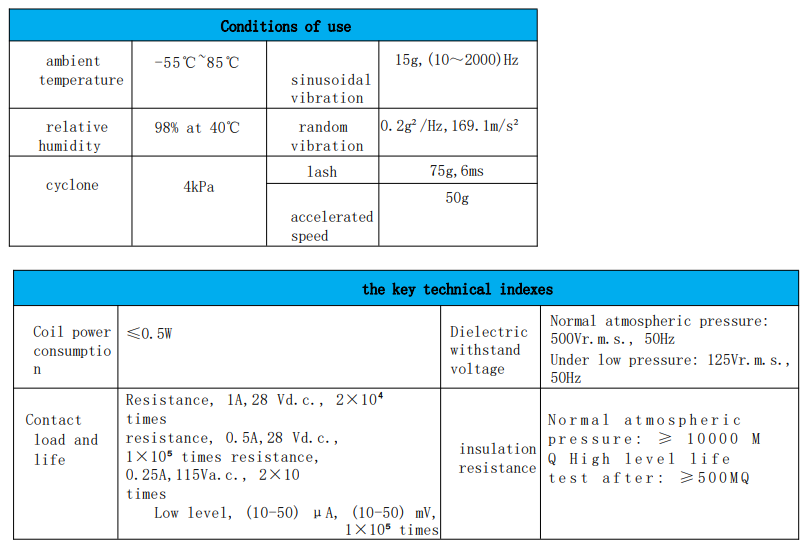

Spécifications techniques

• Modèle/emballage : JRW-211MA (boîte métallique TO-5)
• Double compatibilité : remplacement direct des séries Teledyne 412D et Deutsch TS

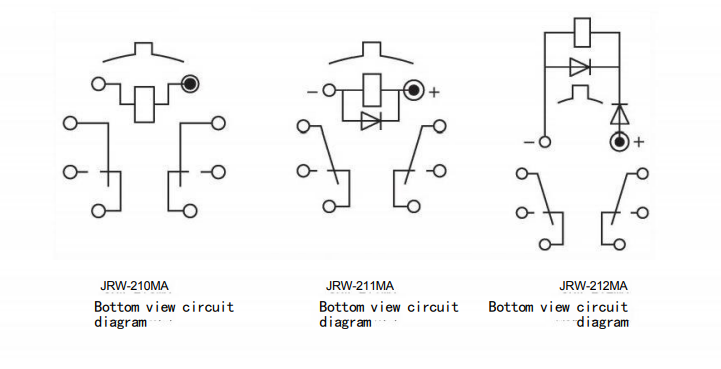

• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale des contacts : 1 A à 28 V CC
• Tension de bobine : 27 V CC Standard
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Contenu : joint hermétique TO-5.
• Poids : <3g

Principales caractéristiques et avantages

• Solution de remplacement à double source : remplace de manière unique deux principales séries de relais héritées (Teledyne 412D et Deutsch TS), en consolidant les pièces, en réduisant la complexité des achats et en atténuant les risques liés à la chaîne d'approvisionnement à source unique.
• Fiabilité TO-5 conforme aux normes de l'industrie : le boîtier métallique hermétique TO-5 offre une protection environnementale éprouvée, un blindage EMI, une robustesse mécanique et une excellente dissipation thermique, une référence pour les relais électromagnétiques militaires .
• Fonction d'ajustement de forme garantie : garantit un remplacement transparent et sans modification dans les empreintes de système existantes pour les deux séries ciblées, facilitant ainsi la maintenance et les mises à niveau.
• Supérieur aux relais PCB standard : offre une durabilité environnementale et mécanique bien supérieure à celle des relais de signal PCB classiques ou des relais DPDT 8 broches 27 V commerciaux, ce qui le rend idéal pour les environnements difficiles.
• Compatible avec les PCB haute densité : l'empreinte compacte TO-5 est parfaite pour les applications de relais de carte PCB dans des espaces limités dans l'avionique, les drones et l'électronique militaire.

Guide d'installation et de sélection

1. Identifiez le système cible : déterminez si votre équipement utilise un relais de la série Teledyne 412D ou Deutsch TS.

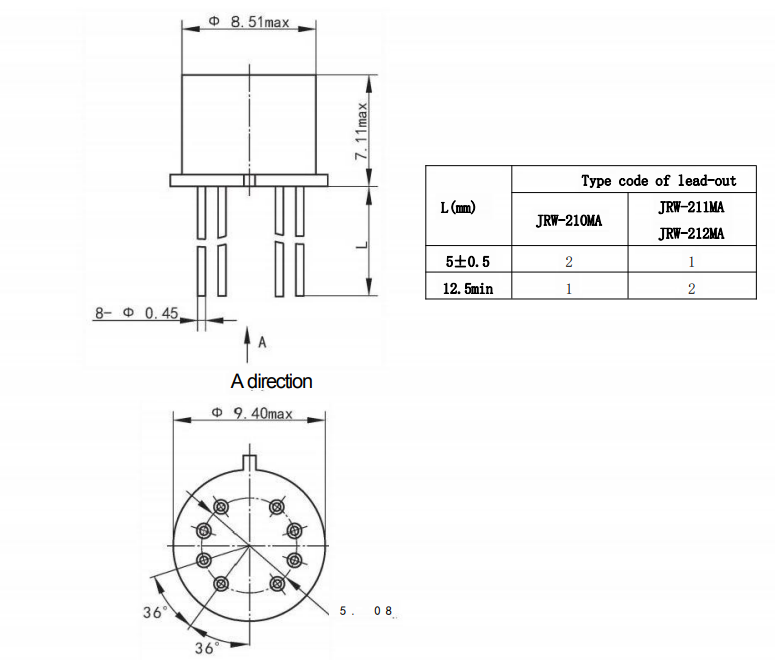

2. Vérifiez la compatibilité : confirmez que l'empreinte TO-5 du JRW-211MA correspond à la disposition de votre PCB ou à votre prise.
3. Préparation du système : Mettez l'équipement hors tension et suivez les procédures de manipulation sécurisées contre les décharges électrostatiques.
4. Remplacement direct : retirez l'ancien relais et installez le JRW-211MA, en veillant à l'orientation correcte des broches.
5. Tests de validation : rétablissez l'alimentation et effectuez des tests fonctionnels pour vérifier le bon fonctionnement.

Scénarios d'application

Ce relais offre une valeur stratégique exceptionnelle en servant de composant universel de haute fiabilité pour deux écosystèmes existants distincts. Les applications clés comprennent : la maintenance des systèmes avioniques militaires et commerciaux existants, le soutien au sol et les équipements de test pour les plates-formes aérospatiales, les systèmes de contrôle industriels utilisant des composants Teledyne ou Deutsch, les mises à niveau des commandes de vol des drones (UAV) et toute application nécessitant un ensemble TO-5 hermétiquement fermé où la diversification de la chaîne d'approvisionnement est essentielle. Il fait partie intégrante des programmes de maintenance des moteurs, des trains et des avions qui dépendent de ces séries de composants spécifiques.

Qualité et conformité

Fabriqué dans notre usine certifiée ISO 9001. Le JRW-211MA est produit sous des contrôles de processus rigoureux, y compris des tests électriques à 100 % et une vérification de l'herméticité, garantissant qu'il répond aux spécifications de performances requises pour remplacer de manière fiable les séries Teledyne 412D et Deutsch TS, respectant nos normes de qualité militaires en matière de relais métalliques .

Options de personnalisation

Nous offrons des services OEM/ODM complets. Bien qu'ils soient conçus comme un double remplacement standard, des tensions de bobine personnalisées, des niveaux de blindage spécifiques ou un marquage modifié peuvent être développés pour des projets en volume, similaires aux services pour notre relais polarisé JH-2S .

FAQ

Q : Un modèle JRW-211MA convient-il à la fois aux empreintes Teledyne 412D et Deutsch TS ?
R : Oui. Il est conçu avec un brochage TO-5 standard compatible avec les configurations de circuits imprimés des séries Teledyne 412D et Deutsch TS.

Q : Quel est le principal avantage du boîtier métallique TO-5 ?
R : Il offre une excellente étanchéité hermétique contre les contaminants et l'humidité, un blindage supérieur contre les interférences électromagnétiques (EMI) et une construction mécanique robuste, essentielle pour la fiabilité dans les environnements exigeants.

Q : Ce relais est-il uniquement destiné au remplacement ou peut-il être utilisé dans de nouvelles conceptions ?
R : C’est un excellent choix pour les deux. Pour les nouvelles conceptions, il offre une solution TO-5 éprouvée et de haute fiabilité avec l'avantage supplémentaire d'une double compatibilité existante, pérennisant ainsi votre système.

Q : Des échantillons sont-ils disponibles pour les tests de qualification ?
R : Oui, des échantillons sont disponibles pour les clients B2B qualifiés pour la vérification de la compatibilité et les tests de performances dans leurs applications spécifiques.
