Relais temporisé d'aviation JSB-56P 12V

Présentation du produit

Le JSB-56P 1S-12 II L 12V est un relais temporisé de haute précision pour l'aviation militaire, conçu pour le séquençage et le contrôle critiques dans les systèmes aérospatiaux et de défense. Ce relais militaire scellé en métal intègre une fonction de retard fiable dans un boîtier métallique robuste de qualité militaire, fournissant des opérations de commutation temporisées pour les systèmes 12 V CC. Conçu comme un composant essentiel du relais pour les systèmes aérospatiaux et militaires , il garantit des performances précises là où le timing est aussi crucial que la connectivité, ce qui le rend idéal pour l'initialisation du système, les verrouillages de sécurité et les séquences de mise sous tension par étapes dans les applications de relais d'aviation pour drones et moteurs d'avion .

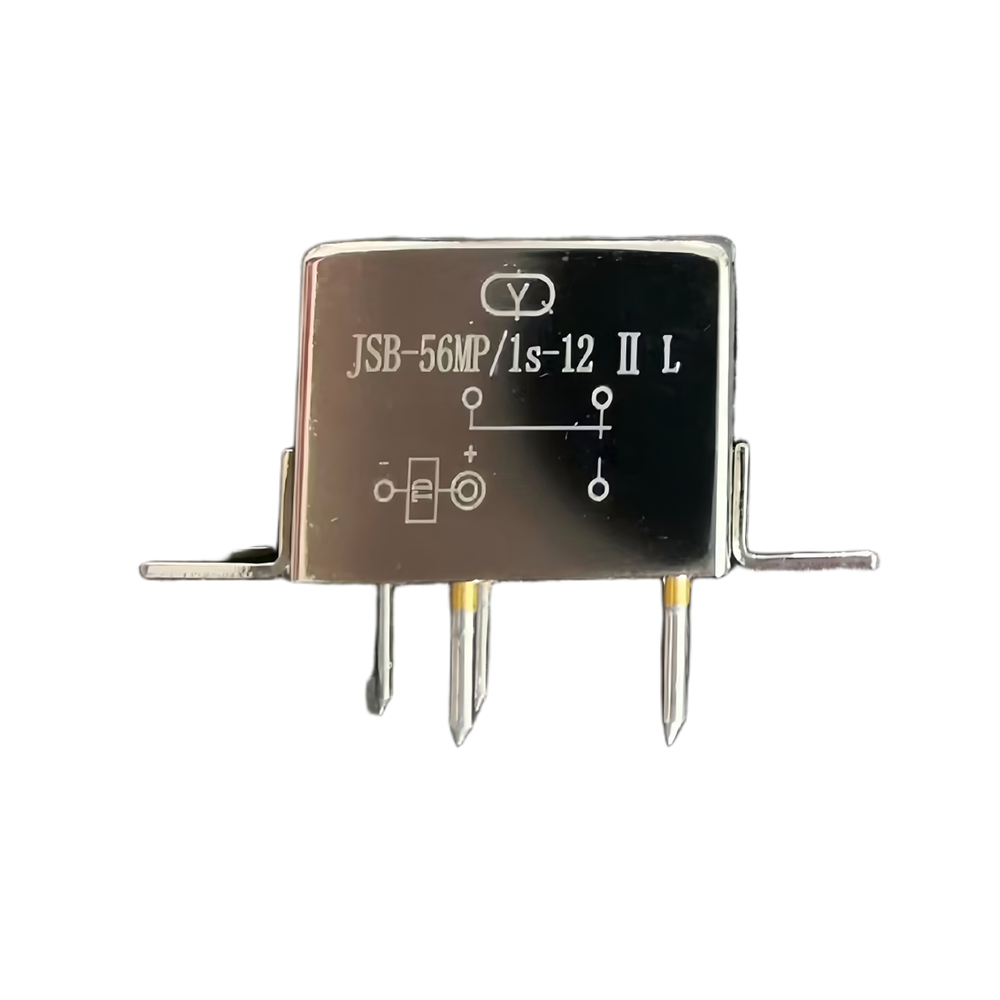

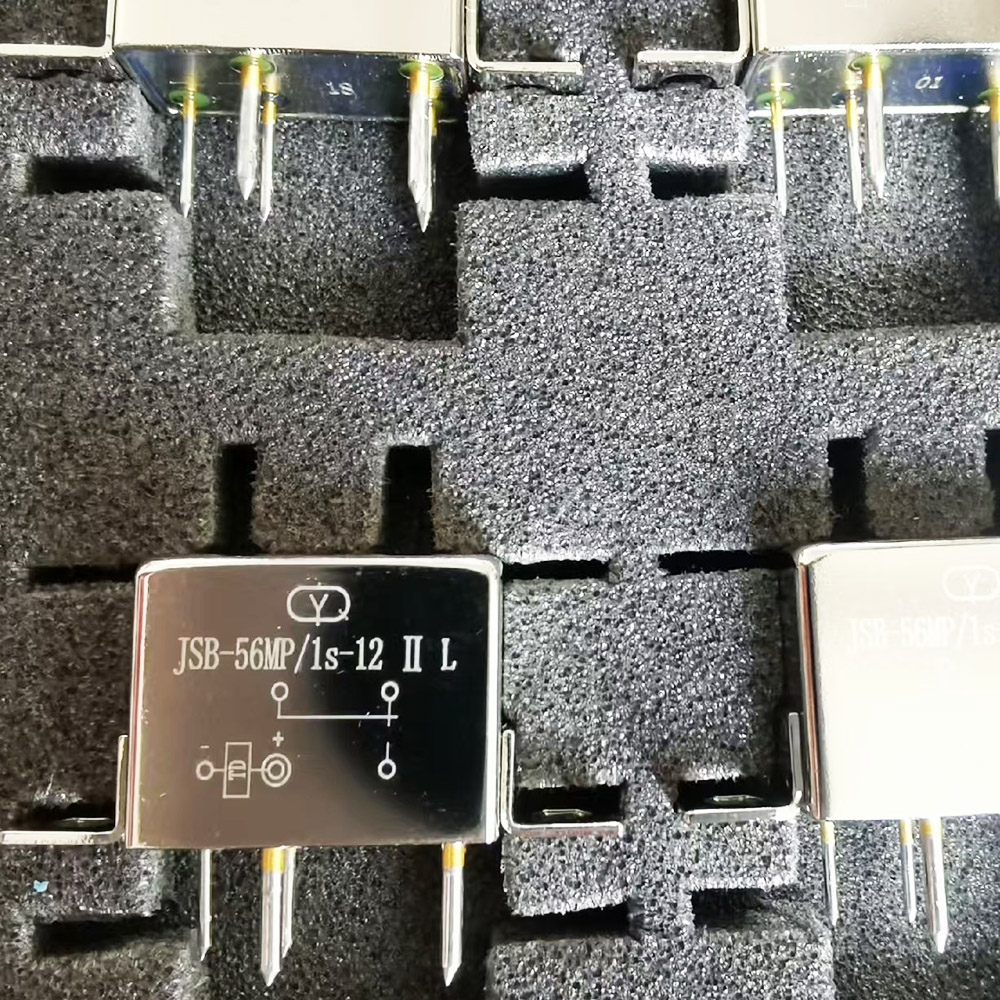

Images du produit

Spécifications techniques

Bobine et alimentation : conçue pour un fonctionnement en 12 V CC. La consommation électrique de la bobine est faible, comprise entre 0,3 W et 0,43 W.

Performances des contacts :

• Charge et durée de vie électrique : gère des charges résistives de 1 A à 28 V CC pendant un minimum de 1 000 000 de cycles.
• Commutation de bas niveau : gère de manière fiable les signaux sensibles de (10 à 50) μA à (10 à 50) mV pour 1 000 000 d'opérations.
• Résistance de contact : Excellente conductivité avec une résistance initiale ≤ 50 mΩ et ≤ 200 mΩ après un test de durée de vie complète.

Paramètres de synchronisation et de retard : comporte une commutation de base rapide avec un temps d'action ≤ 4 ms et un temps de relâchement ≤ 4 ms. La fonction de retard intégrée fournit un contrôle de synchronisation précis comme spécifié par variante de modèle. La largeur minimale d’impulsion d’incitation est de (10 à 50) ms pour une activation fiable.

Isolation électrique et robustesse :

• Rigidité diélectrique : 500 Vr.ms, 50 Hz à pression atmosphérique normale ; maintient 250 Vr.ms, 50 Hz dans des conditions de basse pression.
• Résistance d'isolation : dépasse 500 MΩ initialement et reste supérieure à 50 MΩ après des tests d'endurance de haut niveau.

Physique et environnemental :

• Poids : Conçu pour les applications sensibles au poids, à moins de 3 grammes.
• Étanchéité hermétique : présente une construction de relais d'étanchéité métallique avec un taux de fuite ≤ 1,0 x 10⁻¹ Pa·cm³/s, garantissant l'immunité à l'humidité, à la poussière et aux variations de pression.

Caractéristiques et avantages du produit

Le JSB-56P se distingue comme un relais à retard mixte d'aviation de premier ordre en raison de sa conception intégrée et de son pedigree militaire :

1. Fonction de retard intégrée : élimine le besoin de circuits de synchronisation externes, économisant ainsi de l'espace sur la carte et augmentant la fiabilité du système dans les applications compactes de relais de carte PCB .
2. Construction de qualité militaire : logé dans un boîtier métallique durable, il offre une résistance supérieure aux chocs, aux vibrations et aux températures extrêmes par rapport aux relais de puissance industriels standard.
3. Haute fiabilité et longue durée de vie : évalué pour plus de 1 000 000 d’opérations à pleine charge, garantissant la longévité et réduisant les besoins de maintenance dans les systèmes de relais d’avions militaires inaccessibles.
4. Hermétiquement scellé : la conception du relais d'étanchéité métallique garantit des performances stables dans les environnements à basse pression, à haute altitude et corrosifs critiques pour l'aviation.
5. Compétence double signal : gère parfaitement à la fois les charges d'alimentation standard (1 A/28 V CC) et les signaux sensibles de bas niveau, ce qui en fait un relais de signal PCB polyvalent.
6. Précision et cohérence : le timing du retard est précis et reproductible, une caractéristique cruciale pour les opérations séquentielles des systèmes dans l'avionique et les drones.

Comment implémenter le relais temporisé JSB-56P

Suivez ces étapes clés pour une intégration réussie dans votre système :

1. Examen de la conception du circuit : confirmez que l'alimentation de la bobine 12 V CC de votre système correspond aux exigences du relais. Concevez le circuit de commande pour fournir la largeur d'impulsion d'activation minimale (> 10 ms).
2. Montage : en tant que relais de carte PCB , assurez-vous d'un alignement correct de l'empreinte sur votre PCB. Utiliser des techniques de soudure appropriées pour éviter d'endommager le joint hermétique.
3. Configuration du retard : identifiez le timing de retard spécifique (par exemple, On-Delay, Off-Delay) et la durée selon la fiche technique de la variante JSB-56P. Intégrez ce timing dans la logique de votre système.
4. Connexion de charge : connectez la charge (jusqu'à 1 A/28 V CC résistif) aux contacts de sortie du relais, en respectant les directives de commutation de bas niveau, le cas échéant.
5. Intégration et tests du système : alimentez la bobine pour vérifier la fonction de retard et le fonctionnement des contacts. Effectuer des tests fonctionnels en circuit dans des conditions environnementales simulées (vibration, température).
6. Validation : effectuez une validation complète, y compris des tests de précision de synchronisation, de résistance d'isolation et de performance de contact pour garantir la préparation à la mission.

Scénarios d'application

Ce relais est vital pour les systèmes nécessitant des séquences contrôlées et temporisées :

• Avions et avionique : mise sous tension/arrêt séquentiel des baies avioniques, activation retardée des systèmes de secours et fonctions de réinitialisation temporisée dans les réseaux d'avions relais de communication .
• Systèmes aériens sans pilote (UAS/UAV) : déploiement par étapes de charges utiles, armement retardé des systèmes pour des raisons de sécurité et démarrage séquencé des suites de propulsion et de capteurs dans les drones.
• Électronique des véhicules militaires : verrouillages temporisés pour les systèmes d’armes, éclairage séquentiel et initialisation contrôlée des équipements de communication.
• Équipements de test et de support au sol : fournir un timing précis pour les séquences de tests automatisés et le cycle des équipements.
• Contrôles industriels de haute fiabilité : processus critiques pour la sécurité où un délai de sécurité est nécessaire avant de lancer une action secondaire.

Valeur d'approvisionnement : Le JSB-56P réduit la complexité de conception et le nombre de pièces en intégrant la fonction de retard, réduit le coût total du cycle de vie grâce à une durabilité extrême et améliore la fiabilité et la sécurité du système, facteurs clés pour les responsables des achats dans la défense et l'aérospatiale.

Certifications et conformité

Fabriqué dans une usine dotée d'un système de gestion de la qualité rigoureux, le relais JSB-56P est conçu et testé pour répondre aux normes de performance militaires (MIL) et aérospatiales strictes en matière de contraintes environnementales, électriques et mécaniques. Des données de qualification spécifiques sont disponibles pour examen par les partenaires et intégrateurs autorisés.

Options de personnalisation

La marque YM fournit un support technique pour des solutions sur mesure basées sur la plate-forme JSB-56P. Les personnalisations potentielles incluent :

• Ajustement des plages de temporisation pour répondre à des fenêtres d'application spécifiques.
• Variations de tension de bobine dans une plage CC spécifiée.
• Brochage personnalisé ou configurations de bornes pour les configurations de circuits imprimés spécialisées ou les montages sur panneau.
• Criblage et tests supplémentaires (déverminage, cycles de température étendus) selon les spécifications du client.
• Étiquetage et documentation spécifiques aux lots.

Processus de production et d’assurance qualité

Chaque relais temporisé de qualité militaire est construit selon un processus contrôlé en plusieurs étapes garantissant une qualité élevée et constante :

1. Assemblage de composants de précision : insertion et assemblage automatisés de circuits à retard et de mécanismes de relais dans un environnement contrôlé.
2. Étanchéité hermétique : processus de soudage critique des métaux effectué avec un test d'étanchéité ultérieur à 100 % pour garantir l'intégrité du joint.
3. Étalonnage et test fonctionnel : chaque unité subit un étalonnage de sa fonction de retard et un test de tous les paramètres de base du relais (bobine, résistance de contact, temps de fonctionnement/libération).
4. Dépistage du stress environnemental : exposition par lots à des températures extrêmes, aux vibrations et aux contraintes électriques excessives pour éliminer la mortalité infantile.
5. Audit de qualité final : vérification visuelle, dimensionnelle et électrique complète avant emballage protecteur antistatique.
