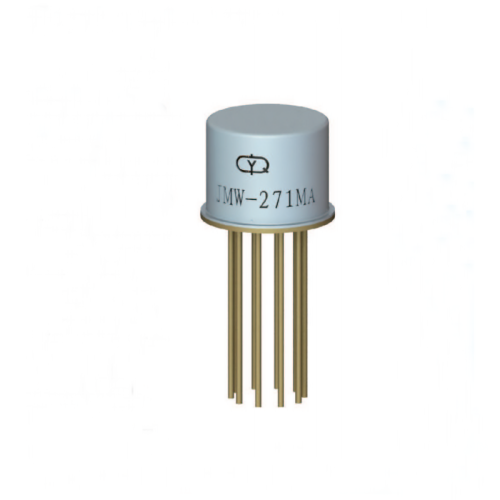

Relais métallique d'aviation militaire JMW-271MA TO-5

Relais métallique militaire JMW-271MA TO-5 | Double remplacement pour Teledyne 422D et Deutsch TLS

Présentation du produit

Le JMW-271MA est un relais de scellement métallique militaire polyvalent et de haute fiabilité, logé dans une boîte métallique TO-5 standard de l'industrie. Conçu pour remplacer directement les relais des séries Teledyne 422D et Deutsch TLS, ce relais CC d'aviation à double compatibilité simplifie l'inventaire et assure la continuité des systèmes critiques de l'aérospatiale et de la défense nécessitant une solution de commutation DPDT robuste.

Spécifications techniques

• Modèle : JMW-271MA (boîte métallique TO-5, DPDT)
• Tension de bobine : versions 12 V CC et 27 V CC disponibles
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale des contacts : 1 A à 28 V CC
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Contenu : joint hermétique standard TO-5.
• Poids : <3g

Principales caractéristiques et avantages

• Remplacement double source : compatible uniquement avec les séries Teledyne 422D et Deutsch TLS, réduisant ainsi la complexité des achats et atténuant les risques liés à la chaîne d'approvisionnement.
• Emballage TO-5 éprouvé : le boîtier métallique hermétique offre une protection environnementale supérieure, un blindage EMI et une durabilité mécanique, une référence pour les relais électromagnétiques militaires .
• Tension de bobine flexible : disponible en versions 12 V CC et 27 V CC pour répondre à diverses exigences du système, offrant plus de flexibilité que de nombreux relais de signal PCB monotension.
• Compatible haute densité : l'empreinte standard TO-5 est idéale pour les applications de relais de carte PCB limitées dans l'espace dans les drones, l'avionique et l'électronique militaire compacte.
• Fiabilité à long terme : conçu pour plus de 100 000 opérations sous charge nominale, garantissant une durée de vie prolongée et un coût total de possession réduit.

Guide d'installation

1. Identifiez le relais cible : déterminez si votre système utilise un relais Teledyne 422D ou Deutsch TLS et notez la tension de la bobine (12 V ou 27 V).
2. Sélectionnez la version correcte : choisissez le JMW-271MA avec la tension de bobine correspondante (12 V ou 27 V).
3. Préparez l'installation : mettez l'équipement hors tension et suivez les procédures de manipulation sécurisées contre les décharges électrostatiques.
4. Montage précis : alignez les broches TO-5 avec l'empreinte PCB existante. Assurez-vous de la bonne orientation (notez le marquage de la broche 1).
5. Connexion sécurisée : Soudez en utilisant des techniques appropriées pour garantir des liaisons électriques et mécaniques fiables sans surchauffer le joint.
6. Valider le fonctionnement : mettre sous tension et tester la fonction de commutation du relais dans le circuit.

Scénarios d'application

Ce relais est conçu pour les tâches de commutation les plus exigeantes. Il offre une valeur exceptionnelle en fournissant un numéro de pièce unique et fiable pour la maintenance de deux systèmes existants différents. Les applications idéales incluent : les systèmes de contrôle de vol et de navigation des drones, les unités de surveillance et de contrôle des moteurs d'avion (applications de relais sur carte PCB ), les équipements de communication et radar militaires, les systèmes électroniques des véhicules terrestres et les commandes industrielles nécessitant un équivalent de relais DPDT 8 broches 27 V hermétiquement fermé. Sa robustesse le rend adapté là où les relais de puissance industriels standard peuvent ne pas répondre aux spécifications environnementales.

Relais militaire scellé en métal JMW-271MA TO-5

Relais métallique militaire JMW 271MA TO-5 27V, remplacement de Teledyne 422D

Relais DPDT 2C scellé en métal JMW 271MA TO 5, remplacement de Deutsch TLS

Relais d'aviation militaire JMW-271MA 12V pour drone, carte PCB de moteur d'avion

Relais métallique conçu pour les applications aéronautiques et militaires

Relais d'aviation avec conception en métal de qualité militaire

Relais d'aviation militaire pour drone, carte PCB de moteur d'avion

Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Assurance qualité

Fabriqué dans notre usine certifiée ISO 9001 sous un système de gestion de qualité rigoureux. Chaque JMW-271MA est soumis à des tests électriques à 100 %, à une vérification de l'herméticité et à un contrôle des contraintes environnementales au niveau des lots pour garantir qu'il répond aux normes de haute fiabilité attendues dans les applications militaires et aéronautiques, conformément à l'ensemble de notre gamme de relais métalliques militaires .

Services de personnalisation

Nous offrons un support OEM/ODM complet. Bien que le JMW-271MA soit un remplacement standard, des tensions de bobine personnalisées, des configurations de câbles, des niveaux de blindage ou un marquage peuvent être développés pour des projets en volume, similaires aux solutions sur mesure que nous proposons pour notre relais polarisé JH-2S .

FAQ

Q : Un modèle JMW-271MA convient-il à la fois aux empreintes Teledyne 422D et Deutsch TLS ?
R : Oui, il est conçu avec un brochage TO-5 standard compatible avec les configurations de circuits imprimés des séries Teledyne 422D et Deutsch TLS.

Q : Quel est le principal avantage de la boîte métallique TO-5 ?
R : Il offre une excellente étanchéité hermétique contre l'humidité et les contaminants, une dissipation thermique supérieure et un blindage efficace contre les interférences électromagnétiques, essentiels pour un fonctionnement fiable dans des environnements difficiles.

Q : Puis-je utiliser la version 27 V dans un système 12 V (ou vice versa) ?
R : Non. Vous devez sélectionner la tension de bobine (12 V ou 27 V) qui correspond à la tension de fonctionnement de votre système pour un fonctionnement correct et fiable.

Q : Ce relais est-il adapté aux applications à haute altitude ?
R : Oui, le joint hermétique TO-5 le rend adapté aux applications à pression atmosphérique réduite, une caractéristique clé d'une véritable alternative aux relais de verrouillage d'aviation dans sa catégorie.
