Attributs du produit

Modèle: JMW-270MA TO-5

marque: YM

Ambient Temperature: -55℃~85℃

Sinusoidalvibration: 15g,(10～2000)Hz

Random Vibration: 0.2g²/Hz,169.1m/s²

Cyclone: 4kPa

Coil Powerconsumption: (0.29～0.43)W

Dielectricwithstandvoltage: Normal atmospheric pressure:300Vr.m.s., 50Hz Under low pressure: 125Vr.m.s., 50Hz

Contact Load Andlife: Resistance, 1A,28 Vd.c., 2×10⁴ times Resistance, 0.5A,28 Vd.c., 1×10⁵ times Low level, (10-50) μA, (10-50) mV,1×10⁵ times

Résistance à L'isolation: ≥ 1 0 0 0 0 MQ

Résistance Aux Contacts: Valeur initiale ≤100mQ Test de durée de vie après ≤200mQ

Tension: Taux de fuite ≤10³ Pa ·cm³/s

JMW-270MA Relais métallique militaire TO-5 – Remplacement direct pour les séries Teledyne 422 et Deutsch TL

Présentation du produit

Le JMW-270MA est un relais d'étanchéité métallique militaire haut de gamme dans un emballage compact TO-5, conçu pour remplacer à double compatibilité les composants des séries Teledyne 422 et Deutsch TL. Ce relais CC d'aviation avancé est doté d'un boîtier métallique TO-5 standard avec une configuration DPDT 2C, ce qui le rend idéal pour les applications aérospatiales limitées en espace. En tant que relais électromagnétique militaire de précision fonctionnant en 27 V CC, il offre des performances de commutation fiables dans les systèmes critiques de commande de vol et de gestion moteur. Fabriqué par YM avec plus de 18 ans d'expertise spécialisée, ce relais DPDT 8 broches 27 V au format TO-5 offre une fiabilité et une disponibilité améliorées pour les systèmes conçus avec ces composants standard de l'industrie.

Images du produit

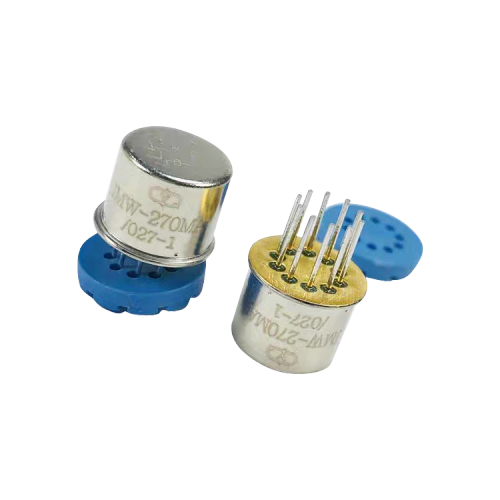

Présentation et caractéristiques du relais du package JMW-270MA TO-5

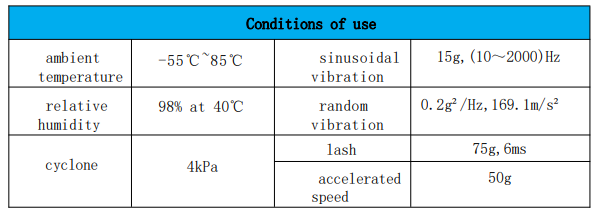

Compatibilité JMW-270MA avec la série Teledyne 422

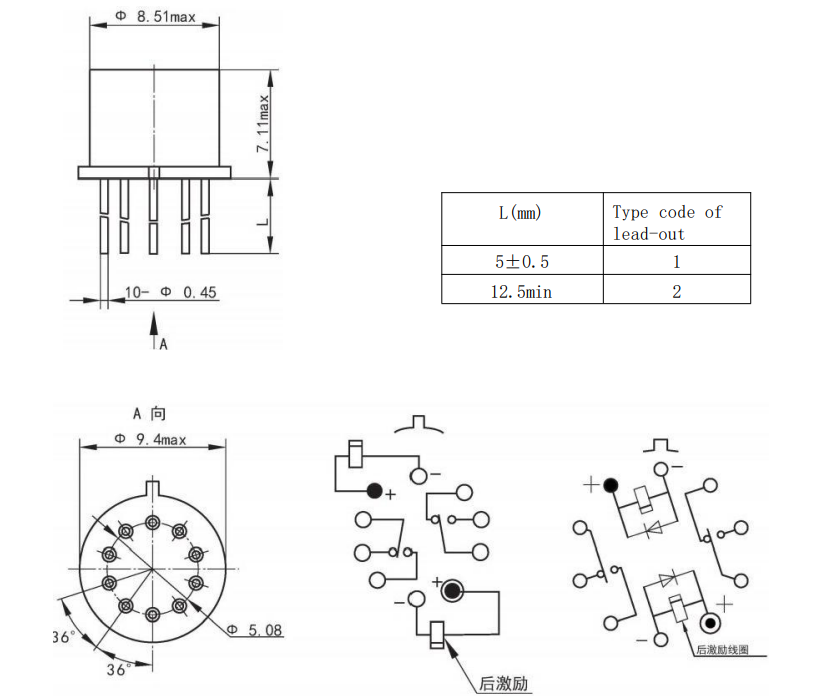

Configuration des broches JMW-270MA et conception interne

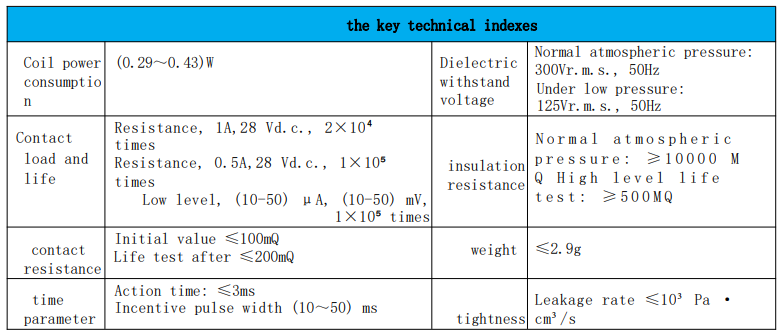

Spécifications techniques

Type d'emballage : boîte métallique TO-5 (norme industrielle)
Configuration des contacts : DPDT (double pôle double jet) 2C
Tension nominale de la bobine : 27 VDC Standard
Valeur nominale du contact : 1 A à charge résistive de 28 V CC
Consommation électrique de la bobine : 0,3-0,43 W
Capacité de contact de bas niveau : (10-50)μA, (10-50)mV, 1×10⁶ opérations
Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200mΩ
Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique)
Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
Poids : <3g
Scellage de l'emballage : boîte métallique hermétique TO-5 ; Taux de fuite ≤10⁻³ Pa·cm³/s
Nombre de broches : configuration à 8 broches (disposition TO-5 standard)
Température de fonctionnement : -65°C à +125°C
Double remplacement pour : série Teledyne 422 et série Deutsch TL

Principales caractéristiques et avantages

Emballage TO-5 conforme aux normes industrielles : emballage en boîte métallique compacte avec une fiabilité éprouvée et d'excellentes caractéristiques thermiques pour les applications haute densité.
Compatibilité double fabricant : un seul composant remplace les séries Teledyne 422 et Deutsch TL, simplifiant ainsi l'inventaire pour les opérateurs de systèmes mixtes.
Performance thermique améliorée : la boîte métallique TO-5 offre une dissipation thermique supérieure par rapport aux emballages en plastique, améliorant ainsi la fiabilité dans les environnements à haute température.
Empreinte standardisée : la disposition TO-5 à 8 broches standard de l'industrie garantit la compatibilité avec les conceptions de circuits imprimés existantes et les équipements d'assemblage automatisés.
Fiabilité de qualité militaire : l'étanchéité entièrement hermétique et la construction en acier inoxydable SUS304/316 résistent à des conditions environnementales extrêmes.
Intégration optimisée du relais sur carte PCB : boîtier TO-5 conçu pour une excellente soudabilité et stabilité mécanique dans les applications sujettes aux vibrations.

Scénarios d'application

Ce relais métallique militaire standardisé est conçu pour les systèmes aérospatiaux soumis à des contraintes spatiales :

Avionique haute densité : ordinateurs de commande de vol, systèmes de navigation et équipements de communication avec un espace de bord limité
Systèmes de drones miniatures : contrôleurs de vol compacts, gestion de la charge utile et interfaces de capteurs dans les petits drones
Commandes de moteur d'avion : unités de gestion du moteur, commandes du système de carburant et gestion de la puissance auxiliaire
Electronique par satellite : systèmes satellitaires à espace limité nécessitant une commutation fiable dans un boîtier de taille minimale
Équipement militaire portable : systèmes de communication portables, équipements de surveillance et appareils électroniques déployables sur le terrain
Maintenance de systèmes mixtes : remplacement direct des systèmes existants basés sur Teledyne 422 et Deutsch TL

Étapes d'installation et d'intégration

Identification du système : Déterminez s'il faut remplacer les composants Teledyne 422 ou Deutsch TL.
Vérification de l'emballage : confirmez que les dimensions de l'emballage TO-5 correspondent à l'empreinte PCB existante.
Vérification de la configuration des broches : vérifiez que la disposition à 8 broches est conforme à la conception du circuit Teledyne/Deutsch existant.
Retrait des composants : dessoudez soigneusement le relais TO-5 existant en utilisant le profil de température approprié.
Préparation des tampons : nettoyez soigneusement les tampons du PCB et assurez-vous d'une bonne soudabilité pour le boîtier TO-5.
Alignement de l'orientation : alignez le JMW-270MA avec l'orientation correcte de la broche 1 (généralement marquée par une languette ou une encoche).
Soudure TO-5 : Utiliser une technique de soudure appropriée pour les emballages de boîtes métalliques afin d'assurer la gestion thermique.
Inspection post-installation : vérifiez la bonne assise et la qualité du joint de soudure pour les 8 broches.

Proposition de valeur d'approvisionnement

Consolidation des stocks : un relais TO-5 prend en charge deux séries de fabricants différents, réduisant ainsi la complexité des pièces de rechange.
Optimisation de l'espace : le boîtier compact TO-5 permet des conceptions de circuits imprimés haute densité sans sacrifier la fiabilité.
Efficacité de fabrication : package standardisé compatible avec les équipements et processus d’assemblage automatisés TO-5.
Performance thermique : la construction en métal offre une dissipation thermique supérieure par rapport aux alternatives en plastique.
Prise en charge du cycle de vie : disponibilité continue pour les systèmes existants où les composants d'origine peuvent être abandonnés.
Relais militaire scellé en métal JMW-270MA
Relais métallique militaire JMW-270MA TO-5, remplacement de Teledyne 422
Relais militaire DPDT 2C JMW-270MA, remplacement de Deutsch TL
Relais d'aviation militaire JMW-270MA 27V pour carte PCB de moteur d'avion de drone
Relais métallique conçu pour les applications aéronautiques et militaires
Relais d'aviation avec conception en métal de qualité militaire
Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Certifications et conformité

Composants et matériaux certifiés CE et UL
Conforme aux spécifications des relais militaires MIL-PRF-6106
Processus de fabrication et systèmes qualité audités par SGS
Matériaux et méthodes de production conformes RoHS
Système de gestion de la qualité certifié ISO 9001 : 2015
Normes de package TO-5 selon JEDEC et spécifications industrielles pertinentes

Options de personnalisation

Bien qu'optimisé pour la double compatibilité, YM offre une personnalisation complète du TO-5 :

Tensions de bobine alternatives (5 V, 12 V, 24 V, 48 V CC) en boîtier TO-5
Configurations de broches personnalisées pour les applications TO-5 spécialisées
Valeurs nominales de contact ou caractéristiques de commutation modifiées
Étanchéité améliorée pour répondre à des exigences environnementales spécifiques
Tests et criblage spéciaux pour les applications à températures extrêmes
Étiquetage privé et documentation compatible avec le fabricant

Notre expertise couvre les technologies de relais automobile , de relais de puissance industriel et de relais de signal PCB , avec une vaste expérience dans le TO-5 et d'autres formats de boîtiers standardisés.

Processus d'assurance qualité

Chaque JMW-270MA est soumis à une vérification de qualité rigoureuse en 7 étapes :

Certification des matériaux entrants pour la boîte TO-5 et les composants internes
Assemblage de boîtier TO-5 de précision avec inspection optique automatisée
Vérification de l'étanchéité hermétique avec test de fuite à l'hélium
Tests de performances électriques sur toute la plage de températures
Test d'intégrité mécanique du boîtier TO-5 et des broches
Cyclage thermique pour vérifier la fiabilité du package TO-5
Double vérification de compatibilité avec les spécifications Teledyne 422 et Deutsch TL

Foire aux questions

Q1 : Quels sont les avantages du boîtier TO-5 par rapport aux autres boîtiers de relais ?

A1 : TO-5 offre d'excellentes performances thermiques (le métal peut dissiper efficacement la chaleur), une fiabilité éprouvée dans les environnements difficiles, une empreinte standardisée pour une cohérence de conception et une compatibilité avec les équipements d'assemblage automatisés.

Q2 : Comment les performances thermiques du TO-5 profitent-elles aux applications haute densité ?

A2 : La construction du boîtier métallique agit comme un dissipateur thermique intégré, permettant un espacement plus étroit des composants sans problèmes d'interférence thermique courants avec les boîtiers en plastique, permettant ainsi des conceptions de circuits imprimés plus compactes.

Q3 : Les broches Teledyne 422 et Deutsch TL sont-elles compatibles au format TO-5 ?

A3 : Bien que les deux utilisent des packages TO-5, les configurations des broches peuvent varier. Le JMW-270MA est conçu avec un brochage universel qui s'adapte aux deux normes grâce à une analyse technique minutieuse des applications courantes.

Q4 : Quelles techniques de soudure sont recommandées pour les boîtiers TO-5 ?

A4 : Nous recommandons le soudage par refusion avec un profil thermique approprié ou le soudage manuel avec contrôle de la température. La boîte métallique nécessite une gestion thermique minutieuse pour éviter d'endommager les composants internes lors du soudage.

Q5 : Des échantillons sont-ils disponibles pour les tests de compatibilité TO-5 ?

A5 : Oui, nous fournissons jusqu'à 3 échantillons gratuits aux clients B2B qualifiés. Les packages TO-5 sont particulièrement adaptés au prototypage et à la vérification de compatibilité.

Q6 : Quel est le délai de livraison pour la production du relais TO-5 ?

A6 : Produits standard TO-5 : 2-3 semaines. Configurations TO-5 personnalisées : 3-4 semaines. Les commandes groupées bénéficient de l’efficacité de l’assemblage automatisé TO-5.
