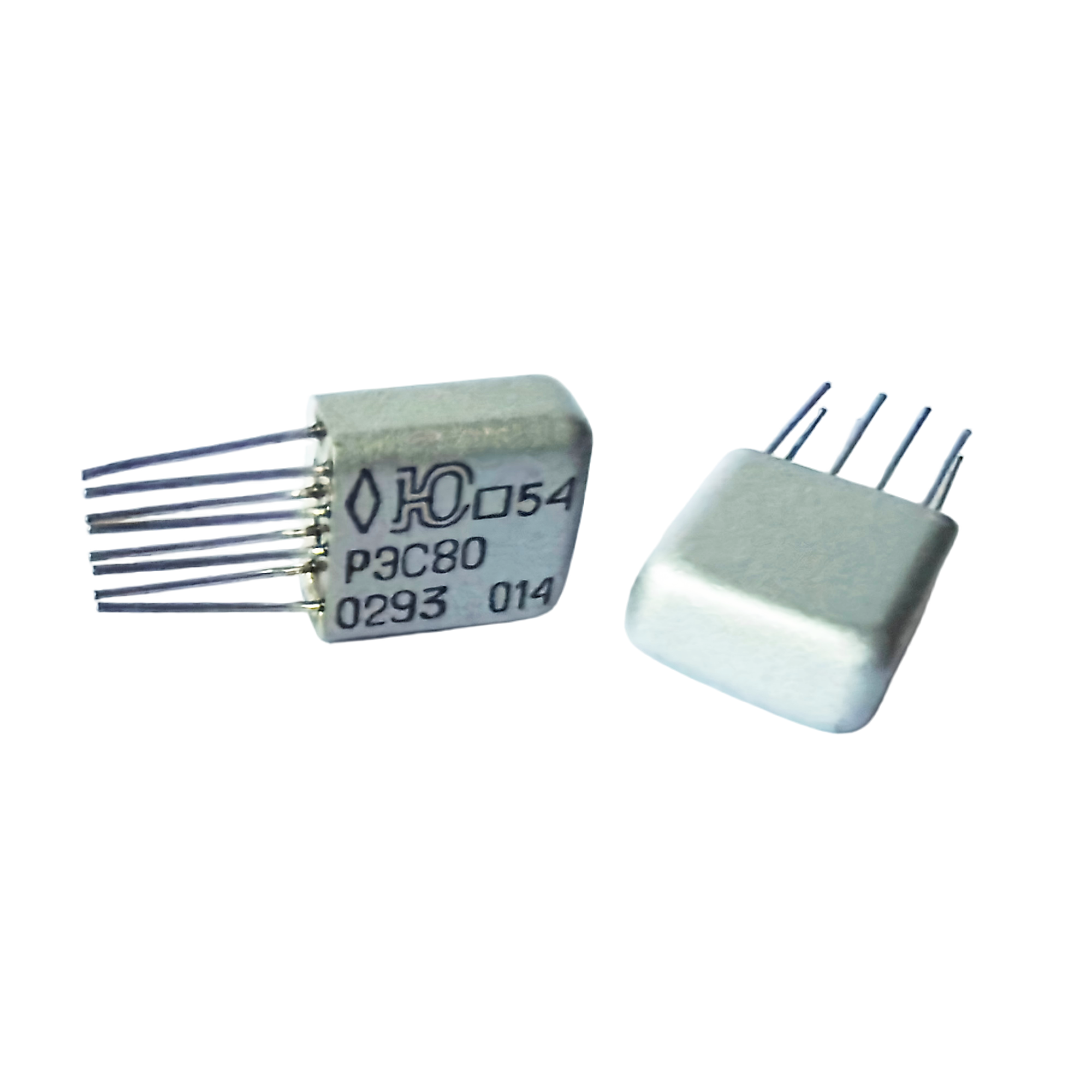

Relais militaire en métal DC 27 V P3C80

Relais scellé en métal militaire série russe P3C80

Présentation du produit

La série JRC est un relais d'étanchéité métallique militaire de haute fiabilité conçu pour remplacer exactement les anciens relais d'aviation russes de la série P3C80. Conçu pour maintenir l'intégrité et les performances du système dans les équipements critiques d'origine russe, ce relais CC d'aviation 27 V CC assure la continuité opérationnelle des drones, des moteurs d'avion et des systèmes militaires où les composants P3C80 d'origine sont spécifiés.

Spécifications techniques

• Modèle : P3C80)
• Tension de bobine : 27 V CC Standard
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale du contact : 1 A à 28 V CC (résistif)
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Résistance d'isolation : > 500 MΩ
• Poids : <3g
• Étanchéité : boîtier hermétique en métal

Principales caractéristiques et avantages

• Remplacement exact de la série P3C80 : forme, ajustement et compatibilité fonctionnelle garantis pour une maintenance transparente des équipements aéronautiques et militaires russes sans modifications du système.
• Étanchéité hermétique supérieure : le boîtier entièrement métallique offre une protection exceptionnelle contre les risques environnementaux, dépassant les performances de nombreux relais de signal PCB commerciaux et garantissant la longévité dans des conditions difficiles.
• Construction de qualité militaire : construit comme un relais électromagnétique militaire robuste, conçu pour résister aux vibrations, aux chocs et aux températures extrêmes courantes dans les applications aérospatiales.
• Compatibilité PCB haute densité : son encombrement compact le rend idéal pour une installation directe dans les configurations de relais de carte PCB existantes dans les systèmes de contrôle avionique et UAV.
• Performances fiables à long terme : Conçu pour plus de 100 000 cycles de commutation fiables, réduisant ainsi la fréquence de maintenance et le coût total du cycle de vie des systèmes critiques.

Procédure d'installation

1. Vérifiez la pièce d'origine : confirmez que le relais existant est une série russe P3C80 avec une bobine de 27 V CC.
2. Sécurité du système : Mettez l’équipement hors tension et sécurisez-le conformément aux protocoles de sécurité.
3. Retrait prudent : dessoudez ou débranchez le relais P3C80 d'origine de son empreinte PCB.
4. Installation de précision : assurant un alignement parfait broche à broche avec l'orientation d'origine.
5. Sécurisez et validez : soudez les connexions en toute sécurité et effectuez des tests fonctionnels complets du circuit.

Scénarios d'application

Ce relais est essentiel pour maintenir la disponibilité opérationnelle des systèmes dépendants de composants russes. Il offre une valeur critique en fournissant une alternative fiable et de haute qualité. Les principales applications comprennent : les mises à niveau de l'avionique et du contrôle moteur des avions russes et soviétiques, les systèmes de contrôle de vol des drones militaires (UAV), les équipements de soutien au sol et de test pour les plates-formes du bloc de l'Est et les systèmes de contrôle industriels conçus à l'origine avec des relais P3C80. Il constitue une alternative robuste et scellée là où un relais DPDT 8 broches 27 V standard ou un relais de puissance industriel dans un boîtier différent ne serait pas compatible.

Assurance qualité

Fabriqué dans notre usine certifiée ISO 9001 sous un système de gestion de qualité rigoureux. subit des tests électriques à 100 % et une validation au niveau des lots pour garantir que les performances respectent ou dépassent les spécifications originales du P3C80, conformément aux normes de notre gamme de relais métalliques militaires .

Services de personnalisation

Nous offrons un support OEM/ODM pour les projets spécialisés. Bien qu'il soit conçu comme un remplacement direct, des personnalisations telles que des formes de câbles spécifiques, un marquage ou un contrôle environnemental supplémentaire peuvent être organisées pour un achat en volume, similaire aux services pour notre relais polarisé JH-2S .

FAQ

Q : Quelle est la principale application de ce relais ?
R : Son rôle principal est de maintenir et de mettre à niveau les systèmes initialement conçus avec le relais russe P3C80, en particulier dans les domaines aéronautique, militaire et de haute fiabilité connexes.

Q : Ce relais peut-il être utilisé dans de nouvelles conceptions non basées sur des équipements russes ?
R : Bien que son héritage soit un remplacement, sa construction et sa fiabilité de qualité militaire en font un candidat viable pour les nouvelles conceptions de relais sur carte PCB de haute fiabilité où son facteur de forme et ses performances spécifiques sont requis.

Q : Des échantillons sont-ils disponibles pour la vérification de la compatibilité ?
R : Oui, nous fournissons des échantillons à des clients B2B qualifiés pour évaluation et test par rapport à leurs relais P3C80 spécifiques et aux exigences de leurs applications.
