Commutateur de bande d'onde militaire KCT 4X11P-
Routage de signaux et RF multicanaux de précision pour les systèmes critiques
Le commutateur de bande d'onde d'aviation KCT 4X11P de YM représente le summum de la précision dans le routage de signaux multicanaux pour les applications exigeantes de l'aérospatiale, de la défense et des communications. Conçu spécifiquement pour les systèmes de communication de drones, les équipements radio d'avion et autres plates-formes à forte intensité RF, ce commutateur à 4 pôles et 11 positions permet une sélection complexe de bandes de fréquences et une gestion du chemin du signal avec une fiabilité sans compromis. Construit avec des technologies affinées grâce à notre production de commutateurs d'encodage pour l'aviation et de commutateurs de bande pour l'aviation militaire , le KCT 4X11P garantit des performances constantes dans les environnements RF les plus difficiles.
En tant que composant sophistiqué au sein du portefeuille aéronautique complet de YM, ce commutateur de bande d'ondes complète notre gamme de connecteurs pour l'aviation militaire et d'interrupteurs à bascule pour l'aviation , offrant aux intégrateurs de systèmes une solution complète pour les exigences avancées de gestion des signaux.

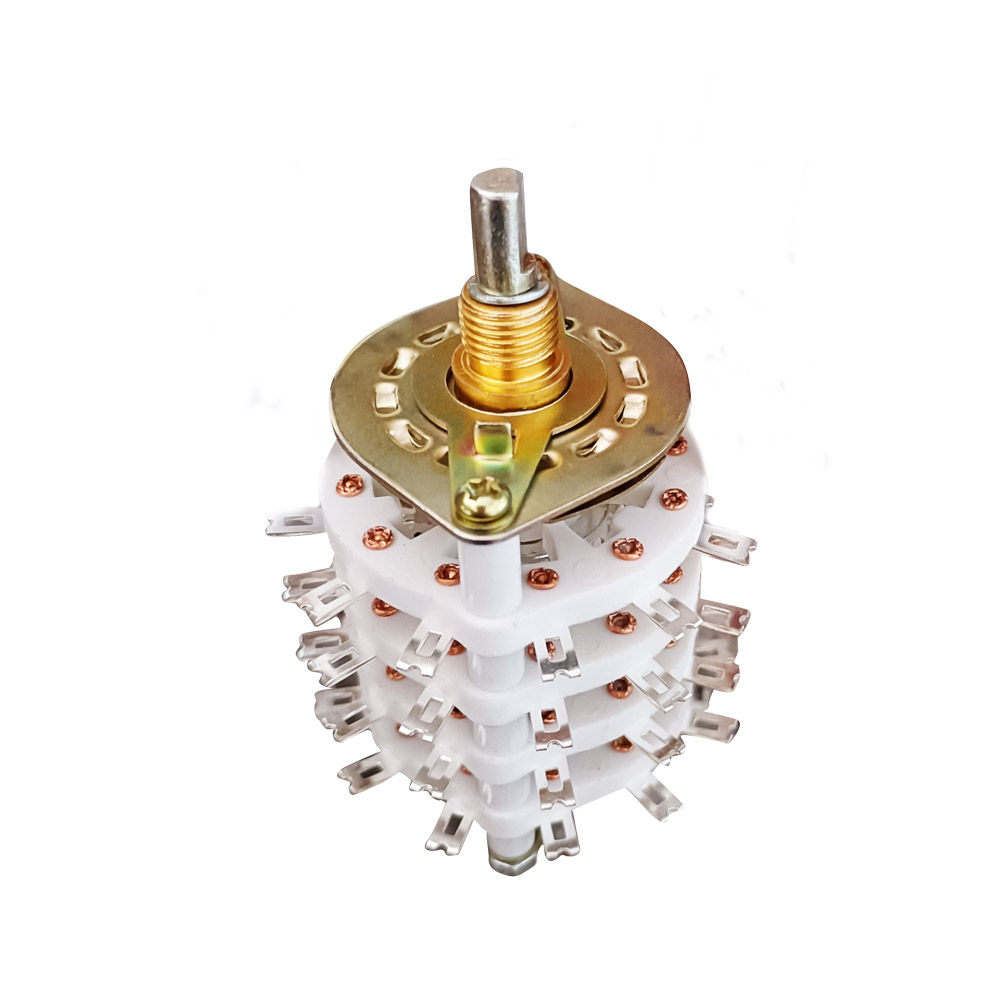

Imagerie de produits
Spécifications techniques
Performances électriques et du signal
- Configuration : 4 pôles x 11 positions pour un routage complexe de signaux multicanaux.
- Consommation électrique de la bobine : fonctionnement efficace entre 0,3 W et 0,43 W par section de bobine.
- Capacités de charge des contacts :
- Commutation standard : 1 A à charge résistive de 28 V CC, adaptée aux circuits de contrôle et RF de faible puissance.
- Intégrité du signal de bas niveau : capable de gérer des signaux (10-50) μA à (10-50) mV avec précision, essentiel pour les applications sensibles RF et de communication.
- Résistance de contact : intégrité exceptionnelle du signal avec une résistance de contact initiale ≤50 mΩ par pôle. Maintient ≤ 200 mΩ après un test de cycle de vie complet, garantissant une perte de signal minimale.
- Caractéristiques de commutation : positionnement rapide et précis avec un temps d'action ≤ 4 ms et un temps de relâchement ≤ 4 ms entre les positions.
- Rigidité diélectrique :
- Conditions standard : 500 V RMS à une tension de tenue de 50 Hz entre les pôles et les positions.
- Conditions de basse pression : 250 V RMS à 50 Hz, garantissant la sécurité des opérations à haute altitude.
- Isolation et isolation : isolation supérieure pôle à pôle et position à position avec > 500 MΩ initialement et > 50 MΩ après des tests rigoureux.
Spécifications mécaniques et environnementales
- Précision de positionnement : le mécanisme de détente positif garantit une sélection précise et reproductible de 11 positions.
- Poids : Conception légère de moins de 3 grammes, essentielle pour les systèmes de communication aéroportés et portables.
- Étanchéité hermétique : Étanchéité environnementale avancée avec un taux de fuite maximal ≤10⁻³ Pa·cm³/s. Cette protection de qualité valve scellée à l'huile d'aviation garantit la fiabilité dans les environnements RF contaminés.
- Interface de contrôle : compatible avec les signaux de contrôle standard, fonctionnant avec des largeurs d'impulsion incitatives de 10 ms à 50 ms.
- Température de fonctionnement : spécifications de performances caractérisées à 25 °C avec un fonctionnement validé sur toutes les plages de température.
Caractéristiques et avantages techniques
- Capacité de routage complexe des signaux : une configuration à 4 pôles et 11 positions permet une sélection sophistiquée de bandes de fréquences et une gestion du chemin du signal dans des systèmes de communication compacts.
- Performance RF de qualité militaire : conçu avec une faible capacité interpolaire et une géométrie de contact optimisée pour une dégradation minimale du signal aux fréquences RF, sur la base de notre expertise en matière de commutateur de bande d'aviation .
- Mécanisme de positionnement de précision : le système de détente conçu permet une sélection de position positive et reproductible avec retour tactile, garantissant un fonctionnement fiable dans des environnements à fortes vibrations.
- Intégrité supérieure du signal : les contacts plaqués or et la géométrie de commutation optimisée maintiennent d'excellentes caractéristiques de signal dans toutes les positions et tous les pôles.
- Étanchéité environnementale : utilise une technologie d'étanchéité exclusive issue de notre production de relais d'étanchéité métallique , protégeant les composants internes de l'humidité, de la poussière et des contaminants.
- Contacts haute fiabilité : système de contact conçu pour une durée de vie prolongée dans les applications de commutation, avec des matériaux et une conception éprouvés dans la fabrication de nos composants de klaxon électronique militaire .
- Emballage compact et dense : plusieurs pôles et positions emballés dans un espace minimal, idéal pour les équipements avioniques et de communication dans des espaces restreints.
- Considérations EMI/RFI : La conception intègre des fonctionnalités de blindage et de disposition pour minimiser les interférences électromagnétiques dans les systèmes RF sensibles.
Directives d'installation et d'intégration du système
- Analyse des exigences du système : vérifiez que la configuration à 4 pôles et 11 positions correspond à vos besoins de routage de signal pour la sélection de bande de fréquence, la commutation d'antenne ou la gestion de signal multicanal.
- Planification des performances RF : tenez compte de l'adaptation d'impédance, du budget de perte de signal et des exigences EMI dans la conception de votre système, en particulier pour les applications haute fréquence.
- Montage mécanique : montez solidement le commutateur à l'aide du matériel approprié. Assurez-vous que le montage ne déforme pas le boîtier de l'interrupteur et n'affecte pas la précision du mécanisme de positionnement.
- Connexion de signal de précision : utilisez des connecteurs RF appropriés ou des configurations de circuits imprimés à impédance contrôlée pour les connexions de signal. Assurez une mise à la terre et un blindage appropriés pour des performances RF optimales.
- Interface du système de contrôle : connectez les signaux de contrôle conformément aux spécifications, en garantissant des largeurs d'impulsion (10-50 ms) et des niveaux de tension appropriés pour une sélection de position fiable.
- Vérification pré-opérationnelle : testez toutes les positions pour une commutation correcte, mesurez la résistance de contact sur tous les pôles et toutes les positions et vérifiez l'intégrité du signal via le commutateur.
- Tests RF au niveau du système : intégrez-le au système final et effectuez des tests RF complets, notamment des mesures de perte d'insertion, d'isolation, de VSWR et de vitesse de commutation.
Scénarios d'application et valeur commerciale
Domaines d'application principaux
- Systèmes de communication pour drones militaires et commerciaux : sélection de bandes de fréquences pour les radios multibandes, commutation d'antennes pour les systèmes de diversité et gestion du chemin du signal dans les charges utiles de communication des drones.
- Avionique et communication d'avion : systèmes de réglage radio, sélection de fréquence d'équipement de navigation et commutation de système de communication d'urgence dans les avions à voilure fixe et tournante.
- Équipement de communication au sol : systèmes de communication portables et fixes nécessitant un fonctionnement multibande et des capacités complexes de routage des signaux.
- Systèmes de guerre électronique : routage des signaux dans les systèmes agiles en fréquence, sélection de bandes d'équipement de brouillage et applications de commutation de récepteurs de surveillance.
- Équipements de test et de mesure : routage des signaux dans les équipements de test RF, commutation multicanal dans les systèmes de test de communication et instrumentation de laboratoire.
Valeur pour les intégrateurs de systèmes et les achats
- Réduit la complexité du système : la capacité à 4 pôles et 11 positions remplace plusieurs commutateurs unipolaires, simplifiant les conceptions et réduisant le nombre de composants dans les systèmes RF complexes.
- Améliore l'intégrité du signal : les performances RF optimisées maintiennent la qualité du signal via plusieurs chemins de commutation, améliorant ainsi les performances globales du système.
- Améliore la fiabilité du système : une construction de qualité militaire et un mécanisme de commutation de précision garantissent un fonctionnement fiable dans des conditions environnementales exigeantes.
- Coût total réduit : le nombre réduit de composants et l'assemblage simplifié réduisent les coûts de fabrication, tandis que la fiabilité élevée réduit les coûts de maintenance et de cycle de vie.
- Accélère les cycles de développement : des performances éprouvées dans des applications similaires réduisent le temps de test et de validation des nouvelles conceptions de systèmes.
- Simplifie la chaîne d'approvisionnement : l'approvisionnement auprès de YM, avec une expertise dans la fabrication de commutateurs de codage pour l'aviation militaire et de commutateurs à bascule pour l'aviation , garantit une qualité et un support technique constants.
Excellence de la fabrication et assurance qualité
Le KCT 4X11P est fabriqué selon un processus de précision conçu spécifiquement pour les composants de commutation multipositions complexes.
- Fabrication de contacts de précision : les assemblages de contacts multipositions sont fabriqués avec une précision de l'ordre du micron à l'aide d'équipements d'estampage et de formage spécialisés.
- Intégration d'assemblages complexes : mécanisme à 4 pôles et 11 positions assemblé dans des conditions de salle blanche avec un alignement précis de tous les jeux de contacts et composants de positionnement.
- Application d'étanchéité environnementale : étanchéité hermétique appliquée à l'aide d'une technologie perfectionnée grâce à la production de vannes scellées à l'huile d'aviation , garantissant la protection de l'environnement.
- Tests électriques complets : chaque unité subit des tests automatisés des 44 positions de contact (4 pôles x 11 positions) pour la résistance de contact, la résistance d'isolation et la fonctionnalité de commutation.
- Validation du positionnement de précision : les tests mécaniques vérifient la force de détente, la précision du positionnement et la fluidité de la rotation dans les 11 positions.
- Tests de cycle de vie prolongé : les échantillons statistiques sont soumis à des tests de cycle de commutation accélérés pour valider la durabilité des contacts et la fiabilité du mécanisme de positionnement.
- Certification de qualité finale : chaque interrupteur subit une inspection et des tests finaux avant d'être emballé avec une protection ESD et un scellement environnemental appropriés.
Capacités de conformité et de personnalisation
Normes et conformité réglementaire
Le KCT 4X11P est conçu et fabriqué pour répondre aux exigences de performances relatives aux équipements de communication militaires, à l'avionique aérospatiale et aux normes de composants RF. Notre système de gestion de la qualité garantit une traçabilité complète et un contrôle des processus tout au long de la fabrication.
Services de personnalisation
YM propose de nombreuses options de personnalisation pour la série KCT, en tirant parti de notre expérience en matière de relais de signal PCB personnalisés et de solutions de commutation spécialisées :
- Variations de configuration : nombre de pôles et de positions personnalisés (par exemple, 2x8, 3x12, etc.) pour les exigences spécifiques de routage du signal.
- Options de matériaux de contact : placage de contact spécialisé (or, argent, etc.) pour des exigences RF ou environnementales spécifiques.
- Configuration des terminaux : types de terminaux personnalisés, dispositions ou interfaces de connecteurs pour des exigences de montage spécifiques.
- Mécanisme de positionnement : variations de la force de détente, de la précision du positionnement ou des caractéristiques de rotation pour les besoins spécifiques de l'interface homme-machine.
- Étanchéité environnementale : options d'étanchéité améliorées pour les conditions environnementales extrêmes ou la protection contre des contaminants spécifiques.
- Tests spécifiques à l'application : capacité à effectuer des tests de performances RF personnalisés, des tests environnementaux ou une validation du cycle de vie selon les besoins d'applications spécifiques.
