Commutateur civil militaire KA1-1

Commutateur civil militaire KA1-1 – Commutation haute performance à double usage pour l'aviation et la défense

Le commutateur civil militaire KA1-1 est un commutateur scellé polyvalent et hautes performances conçu pour répondre aux exigences exigeantes des plates-formes militaires et de l'aviation civile. Doté d'un boîtier métallique robuste, de contacts bifurqués plaqués or et d'une consommation électrique de bobine ultra faible (0,3 ~ 0,43 W), le KA1‑1 offre une commutation fiable pour les commandes du cockpit, l'avionique, les systèmes de communication et les équipements d'assistance au sol. Que vous ayez besoin d'une solution durable pour les applications d'interrupteurs à bascule pour avions ou d'un interrupteur de qualité militaire pour les environnements difficiles, le KA1‑1 combine une étanchéité de qualité militaire avec une préparation à la certification civile. Faisant partie de la famille complète de la marque YM – qui comprend également des interrupteurs à bascule d'aviation de qualité militaire , des interrupteurs à bascule d'avion certifiés et des commutateurs rotatifs de qualité militaire – le KA1‑1 offre un choix rentable et fiable pour les OEM et MRO mondiaux.

Spécifications techniques

Le commutateur civil militaire KA1‑1 est fabriqué pour répondre à des critères rigoureux de performances aérospatiales et militaires. Les paramètres clés comprennent :

• Consommation électrique de la bobine : 0,3 ~ 0,43 W (à une tension nominale de 25 °C)
• Charge de contact et durée de vie électrique : charge résistive 1 A à 28 V CC, 1 × 10⁵ opérations ; bas niveau (10~50) μA, (10~50) mV, 1×10⁵ opérations
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms (fonctionnement), ≤4 ms (relâchement) ; option haute vitesse temps d'action ≤ 3 ms
• Largeur d'impulsion incitative : (10 ~ 50) ms
• Tension de tenue diélectrique : Atmosphère normale : 500 Vr.ms à 50 Hz ; pression réduite : 250 Vr.ms à 50 Hz
• Résistance d'isolation : atmosphère normale > 500 MΩ ; après test de durée de vie de haut niveau > 50 MΩ
• Poids : <3 g (ultra-léger pour les équipements aéroportés)
• Étanchéité (taux de fuite) : ≤1×10⁻³ Pa·cm³/s (testé par spectromètre de masse à hélium)
• Spécifications de la bobine de fil : 28 V c.c. standard ; autres tensions (5 V, 12 V, 24 V) disponibles sur demande
• Plage de températures de fonctionnement : -65°C à +125°C
• Résistance aux vibrations : 10 g, 10 ~ 2 000 Hz (MIL‑STD‑202 méthode 204)
• Résistance aux chocs : 50 g, 11 ms demi-sinusoïdal (MIL‑STD‑202 méthode 213)
• Type de commutateur : bouton-poussoir (momentané ou verrouillable) – également configurable comme sélecteur de bande

Ces spécifications rendent le KA1‑1 idéal pour les applications nécessitant des interrupteurs à bascule militaires ou des interrupteurs à bascule de qualité aéronautique . La faible résistance de contact et l'étanchéité hermétique garantissent un fonctionnement sans problème dans les soutes d'avions, les compartiments moteurs et les magasins externes non pressurisés.

Images et visuels du produit

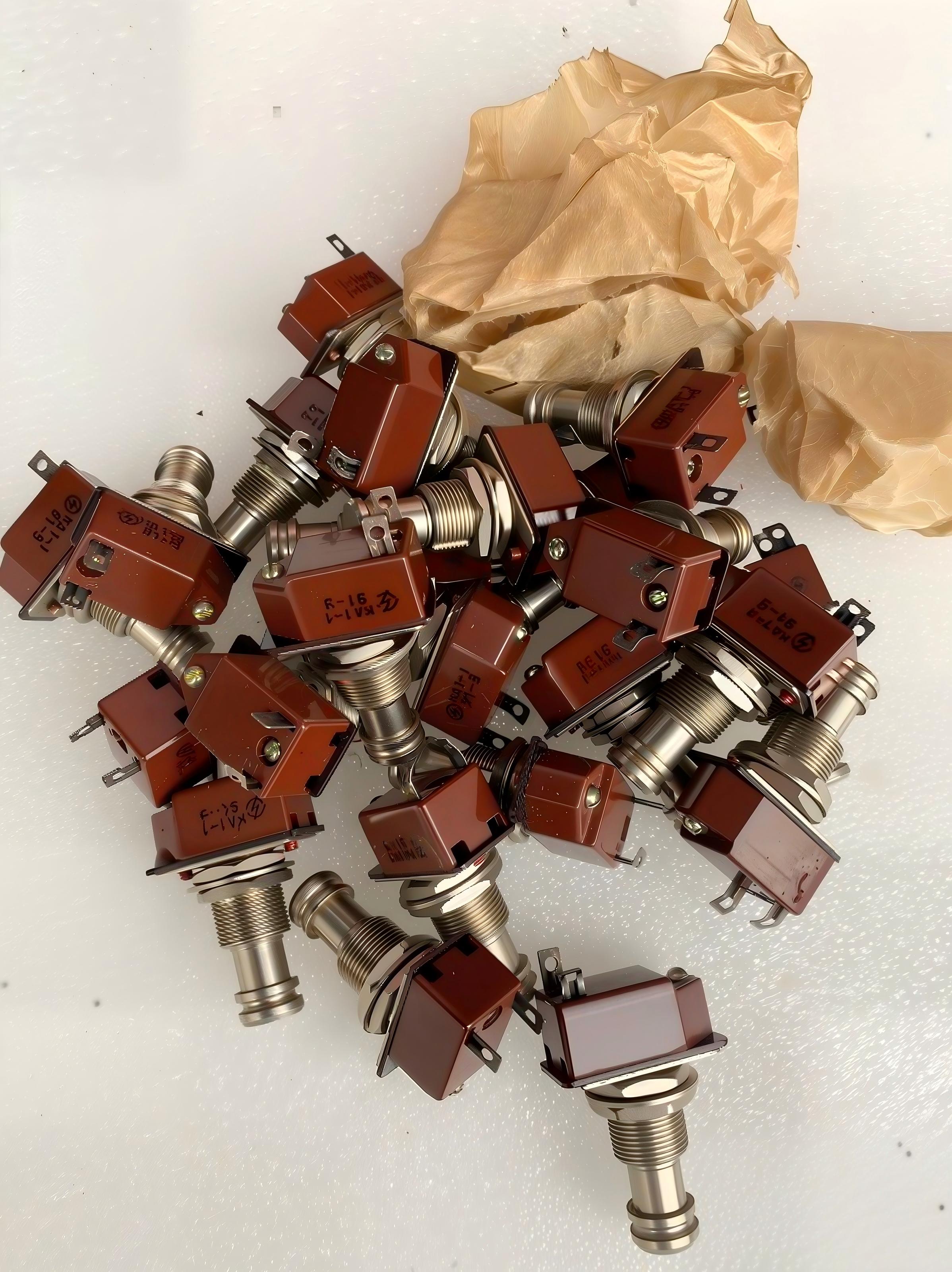

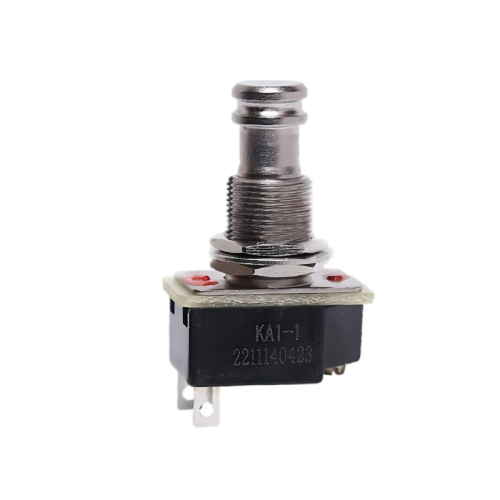

Les images haute résolution mettent en valeur le boîtier métallique robuste, l'actionneur tactile et les bornes plaquées or. Des dessins d'encombrement, des empreintes de PCB et des modèles STEP 3D sont disponibles sur demande.

Principales caractéristiques et avantages

Par rapport aux commutateurs commerciaux standard, le KA1‑1 offre des avantages distincts pour les applications aéronautiques à double usage (militaire/civil) :

• Scellement métallique hermétique (≤1×10⁻³ Pa·cm³/s) : empêche la pénétration de l'humidité, des vapeurs de carburant, du brouillard salin et du sable – essentiel pour les opérations militaires sur le terrain et les avions régionaux civils. Cette technologie d'étanchéité est également appliquée dans nos gammes de produits d' interrupteurs d'aviation avec des interrupteurs de qualité militaire et de protection .
• Puissance de bobine ultra faible (0,3 W typique) : minimise l'échauffement dans les racks avioniques et permet un entraînement direct à partir de sorties logiques 28 V sans pilotes externes – une exigence clé pour les systèmes 28 V de commutateur de codage d'aviation moderne.
• Commutation rapide et cohérente (≤4 ms) : permet une synchronisation précise des séquences d'armement, de la sélection du mode et des circuits de protection contre les pannes.
• Contacts bifurqués plaqués or : maintiennent une résistance de contact stable (<50 mΩ) sur 100 000 opérations, prenant en charge à la fois les signaux de puissance (1 A) et de bas niveau (10 μA) – idéal pour les boucles de rétroaction d'encodeur statique de l'aviation .
• Large plage de températures (-65°C à +125°C) : fonctionne de manière fiable dans des conditions climatiques extrêmes, de l'Arctique au désert, sans dégradation des performances.
• Tolérance élevée aux vibrations et aux chocs : testé à 10 g de vibrations et 50 g de chocs, dépassant les exigences DO‑160G pour les hélicoptères et les plates-formes à voilure fixe.
• Certification à double usage : qualifié pour les applications militaires (MIL‑PRF‑8805) et civiles (RTCA DO‑160G), réduisant ainsi les coûts de qualification pour les programmes hybrides.

Comment intégrer le KA1‑1 dans votre système :
Étape 1 : Sélectionnez le style d'actionneur approprié (bouton-poussoir momentané ou verrouillable) et la configuration des contacts (SPST, SPDT ou multiposition).
Étape 2 : Montez l'interrupteur à l'aide de la douille filetée (norme M9 × 0,75) ou de la bride en option. Serrez à 2 N·m.
Étape 3 : Soudez ou sertissez les fils aux bornes plaquées or – ne dépassez pas 260 °C pendant 5 secondes.
Étape 4 : Pour les versions à bobine, connectez l'alimentation 28 V CC (respectez la polarité si protégée par diode).
Étape 5 : Effectuez un test fonctionnel : actionnez l'interrupteur et vérifiez la résistance de contact (<50 mΩ) et le retour tactile.

En choisissant le KA1‑1 de la marque YM, vous bénéficiez de coûts de cycle de vie réduits (l'étanchéité hermétique élimine le nettoyage par contact) et d'une disponibilité améliorée du système. Nos processus de qualité produisent également des composants d'encodeur d'aviation et de connecteur d'aviation gx , garantissant la cohérence dans l'ensemble de la conception de votre panneau de commande.

Scénarios d'application

Le commutateur civil militaire KA1‑1 est largement déployé dans les applications aérospatiales et de défense suivantes :

• Panneaux de commande du cockpit (civils et militaires) : réinitialisation générale des précautions, contrôle de l'éclairage, sélection du mode de pilote automatique et commutation de bande de fréquence radio.
• Systèmes de refroidissement et de surveillance de l'avionique : contrôle de la vitesse du ventilateur et commutation de l'alimentation des capteurs.
• Systèmes de contrôle des armes (militaires) : sélection d'armement/sécurité et activation du largage – entièrement compatibles avec les exigences roc-v de l'aviation militaire .
• Équipement d'assistance au sol (GSE) : sélection des fonctions du banc d'essai, commandes du chargeur de batterie et activation de la pompe hydraulique.
• Stations au sol pour véhicules aériens sans pilote (UAV) : circuits de sélection de mode et d'arrêt d'urgence.
• Panneaux utilitaires pour hélicoptère : lorsque des interrupteurs à bras oscillant pour avion ou des interrupteurs à bouton pour l'aviation sont utilisés, le KA1‑1 offre une solution compacte et étanche.

Pour les ingénieurs en approvisionnement, le KA1‑1 réduit la complexité des stocks : un type de commutateur remplit plusieurs fonctions sur différentes cellules et peut être utilisé dans les flottes militaires et civiles. Sa longue durée de vie électrique (100 000 cycles) réduit le coût total de possession et sa conception hermétique élimine les pannes dues à l'humidité et au sable/poussière, courantes dans les opérations dans le désert ou avec les transporteurs. De plus, le KA1‑1 peut être directement intégré à un commutateur de codage aéronautique doté de systèmes basés sur des interrupteurs à bascule de qualité militaire et militaires pour un retour de position numérique.

Certifications et conformité

Le KA1‑1 est conçu et testé pour répondre aux normes aérospatiales militaires et civiles internationales suivantes :

• Usine de fabrication certifiée AS9100D (marque YM)
• MIL-PRF-8805/4 (Spécification générale pour les interrupteurs hermétiques, qualité militaire)
• RTCA DO-160G (Sections 4, 5, 8, 11 – température, altitude, vibrations, sensibilité aux fluides pour la certification civile)
• MIL-STD-202 (Méthodes de tests environnementaux : vibrations, chocs, brouillard salin, altitude, humidité)
• MIL-DTL-83731 (interrupteurs à bascule et à bouton-poussoir, spécifications générales)
• Conforme RoHS 3 (2015/863/UE) et REACH (avec exemptions aérospatiales approuvées)
• Marquage CE pour une utilisation sur des équipements civils (directive CEM et basse tension)

Chaque commutateur KA1‑1 est numéroté en série et accompagné d'un certificat de conformité (CoC) avec des données de test détaillées : résistance de contact, résistance d'isolement, rigidité diélectrique, résistance de bobine et taux de fuite d'hélium. Les rapports d'inspection du premier article (FAI) selon AS9102 sont disponibles pour la qualification du programme.

Options de personnalisation

Pour répondre aux divers besoins des programmes de l'aviation militaire et civile, la marque YM propose une personnalisation approfondie de la plate-forme KA1‑1 :

• Type et couleur de l'actionneur : bouton-poussoir (momentané ou verrouillable) ou sélecteur à bande rotative (2 à 6 positions) ; couleurs personnalisées et légendes gravées au laser (par exemple, « ON/OFF », « BAND 1-4 », « ARM », « TEST »).
• Configuration des contacts : SPST, SPDT, DPST, DPDT ou multi-positions (jusqu'à 6 lancers).
• Style de terminal : cosse à souder (standard), broche PCB, connexion rapide de 0,110" ou 0,187", ou fils avec pré-assemblage de connecteur d'aviation gx .
• Tension de bobine : 5 V, 12 V, 24 V, 28 V CC ou 115 V 400 Hz CA (pour circuits secs).
• Matériau du contact : argent plaqué or (standard) ; Palladium plaqué or en option pour une commutation de niveau ultra-bas (<10 mV).
• Amélioration de l'étanchéité : taux de fuite ≤1×10⁻⁵ Pa·cm³/s pour les plateformes spatiales ou de longue endurance à haute altitude.
• Matériel de montage : douille standard M9 × 0,75 ou longueurs personnalisées pour différentes épaisseurs de panneau.

Notre équipe d'ingénierie fournit des dessins d'encombrement 2D, des modèles CAO 3D (STEP/IGES) et des notes d'application. Pour les contrats MRO ou OEM à grande échelle, nous pouvons co-concevoir une variante optimisée pour l'architecture de votre système d' interrupteur à bascule d'avion ou d'interrupteur à ondes militaires 28 V 10 A.

Processus de production et assurance qualité

Chaque interrupteur civil militaire KA1‑1 est soumis à un protocole de fabrication et de test rigoureux en 10 étapes pour garantir l'absence de défaut :

1. Estampage de précision des ressorts de contact et des bornes en alliage de cuivre-béryllium ou d'argent.
2. Dorure sélective des surfaces de contact (épaisseur ≥0,5 μm) en bain contrôlé.
3. Bobinage avec fil magnétique de classe H haute température – testé à 100 % pour la résistance et l'isolation tour à tour.
4. Assemblage de contacts et d'armatures dans une salle blanche ISO classe 7 pour éviter la contamination par les particules.
5. Soudage par résistance de l'enceinte métallique sous purge d'azote sec.
6. Test d'étanchéité au spectromètre de masse à l'hélium – chaque unité doit atteindre ≤1×10⁻³ Pa·cm³/s.
7. Tests 100 % électriques (tension de fonctionnement/déclenchement, résistance de contact, résistance d'isolement, rigidité diélectrique).
8. Cycle de rodage – 50 opérations à charge nominale pour chaque commutateur.
9. Tests d'échantillons de vibrations et de chocs selon MIL‑STD‑202 (5 unités par lot).
10. Inspection visuelle finale sous grossissement 20x et marquage laser du numéro de pièce, du code de date et du logo de la marque YM.

Notre usine est certifiée IATF 16949 et applique le contrôle statistique des processus (SPC) aux dimensions critiques. Ce même système de qualité régit toute notre gamme de produits de micro-interrupteurs , d'interrupteurs en pouces et d'interrupteurs à pression , garantissant que le KA1-1 répond aux attentes les plus élevées en matière de sécurité et de fiabilité dans l'aviation militaire et civile.
