Connecteur aviation militaire H33K12TP2 : solution robuste haute performance pour les environnements extrêmes

Présentation du produit

Le commutateur d'aviation militaire H33K12TP2 est conçu comme un composant critique pour les systèmes où la panne n'est pas une option. Faisant partie de la gamme élite de systèmes de relais métalliques militaires et de connecteurs d'aviation de YM, ce commutateur offre une fiabilité sans faille pour les drones, les moteurs d'avion, le contrôle des trains et les instruments aérospatiaux. Il est conçu pour fonctionner de manière constante sous des vibrations, des chocs et des fluctuations de température extrêmes, garantissant ainsi son intégrité opérationnelle dans les conditions les plus exigeantes.

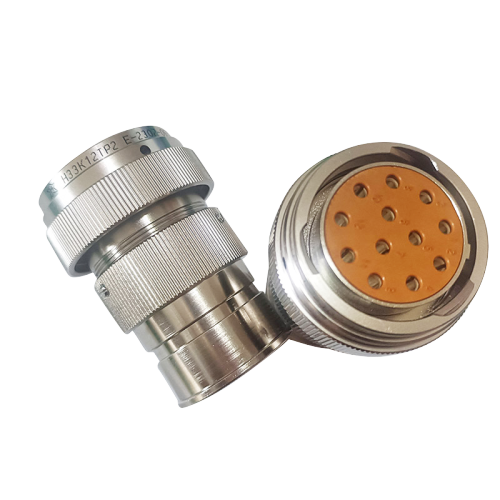

H33K12TP2 Military Aviation Switch front view

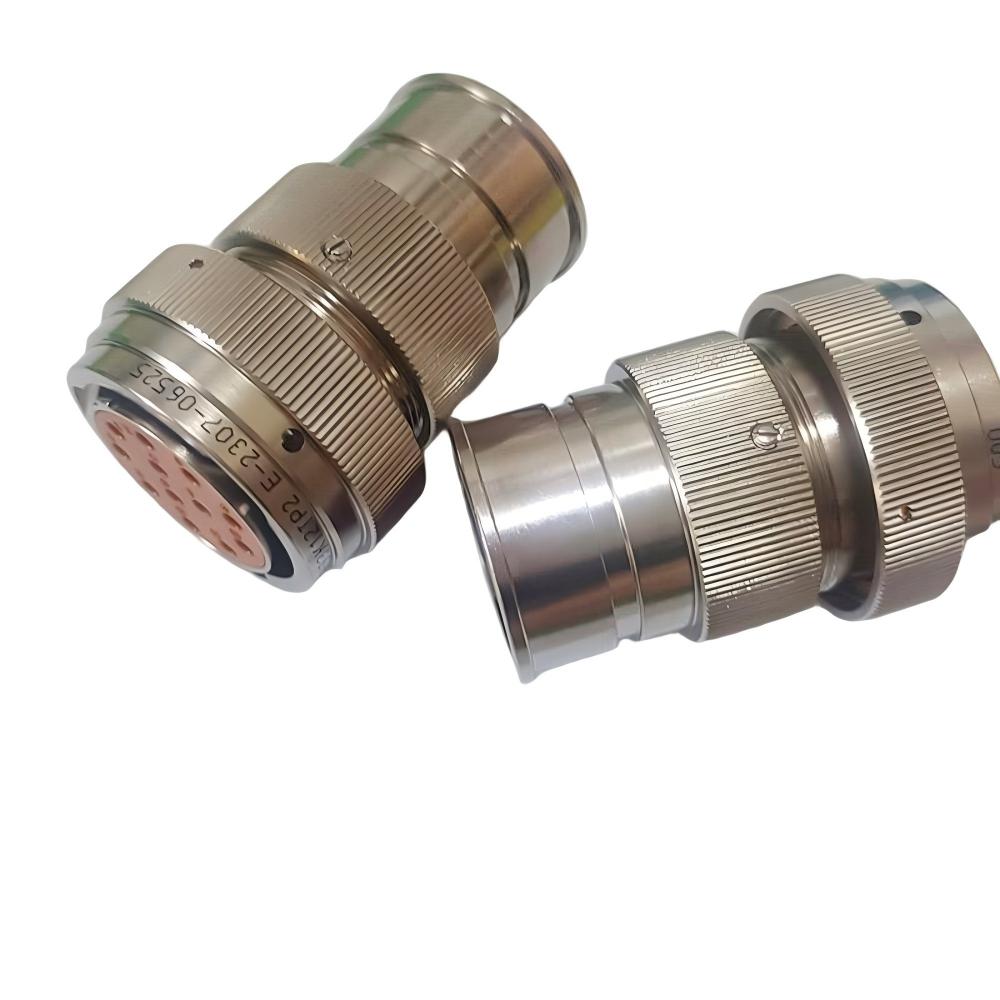

H33K12TP2 Military Aviation Switch side and detail view

Spécifications techniques

Modèle : H33K12TP2
Consommation électrique de la bobine : 0,3 à 0,43 watts
Charge de contact et durée de vie électrique : charge résistive, 1 A à 28 V CC, minimum 100 000 opérations. Gère également les signaux de bas niveau de (10-50) μA à (10-50) mV pendant 100 000 cycles.
Résistance de contact : initiale ≤50 mΩ ; Test post-vie ≤200mΩ
Vitesse de commutation : temps d'action ≤ 4 ms ; Temps de libération ≤4 ms ; Largeur d'impulsion incitative 10-50 ms.
Rigidité diélectrique : 500 V RMS à 50 Hz (pression normale) ; 250 V RMS à 50 Hz (basse pression).
Résistance d'isolation : >500 MΩ (standard) ; >50 MΩ après des tests de durée de vie de haut niveau.
Poids : <3 grammes
Performance d'étanchéité : Taux de fuite maximal ≤ 1,0 x 10⁻³ Pa·cm³/s.
Référence Opérationnelle : Performance validée à 25°C, assurant la compatibilité avec les systèmes utilisant des Capteurs de Température Aviation .

Caractéristiques du produit et avantages concurrentiels

Résilience environnementale de qualité militaire : résiste aux vibrations, aux chocs et aux températures extrêmes, correspondant à la robustesse des klaxons électroniques militaires et des systèmes de défense.
Étanchéité hermétique avancée : une étanchéité supérieure (≤10⁻³ Pa·cm³/s) protège contre l'humidité, la poussière et les éléments corrosifs, une norme essentielle pour les applications critiques de relais de puissance industriels .
Fonctionnement ultra-rapide et à faible consommation : vitesse de commutation ≤ 4 ms combinée à une consommation de bobine minimale (0,3-0,43 W), idéale pour les conceptions sensibles à l'énergie utilisant des architectures de relais à nouvelle énergie .
Stabilité de contact exceptionnelle : maintient une faible résistance de contact pour une intégrité fiable du signal pendant toute sa durée de vie opérationnelle.
Rapport poids/performance optimisé : Avec moins de 3 grammes, il minimise l'impact de masse dans les conceptions aérospatiales et UAV sans sacrifier la capacité.
Durée de vie opérationnelle prolongée : plus de 100 000 cycles sous charge nominale réduisent la maintenance et le coût total de possession.

Procédure d'installation et d'intégration

Vérification de la compatibilité du système : vérifiez que les paramètres électriques correspondent aux spécifications du commutateur (28 V CC, 1 A résistif).
Montage sécurisé : installez à l'aide de fixations de qualité aéronautique, garantissant un dégagement et un amortissement des vibrations appropriés.
Câblage de précision : suivez les normes de câblage de l'aviation pour la soudure ou la fixation des connecteurs afin de maintenir l'intégrité du signal.
Vérification du joint : vérifiez que le joint hermétique du commutateur et les joints du panneau/boîtier sont correctement engagés.
Test complet du système : effectuez des tests fonctionnels sur le fonctionnement de la commutation, la synchronisation et l'isolation. Pour une validation complète du système, intégrez les tests avec des composants associés tels que des disjoncteurs hydrauliques ou des capteurs de pression d'aviation .

Scénarios d'application

Le H33K12TP2 est déployé dans des environnements divers et à forts enjeux :

Véhicules aériens sans pilote (UAV) : actionnement des commandes de vol, déploiement de la charge utile, gestion du moteur.
Systèmes critiques des avions habités : surveillance du moteur, commandes du groupe auxiliaire de puissance (APU), instrumentation du cockpit.
Sécurité du transport ferroviaire : équipement de signalisation, commandes de freins d'urgence, commutation du système de communication.
Sous-systèmes aéronautiques : intégration dans les commandes des vannes d'oxygène de l'aviation , la gestion du carburant et les unités de contrôle environnemental.
Plateformes militaires et de défense : commandes de systèmes d'armes, équipements de communication, électronique de centre de commandement mobile.
Commandes industrielles haute fiabilité : idéales pour les applications nécessitant la fiabilité des relais statiques mais où une commutation électromécanique est spécifiée.

Valeur pour les équipes d'approvisionnement

Fiabilité améliorée du système : la construction de qualité militaire minimise les pannes sur le terrain, protégeant ainsi les actifs et le succès de la mission.
Coût total de possession réduit : une durée de vie de plus de 100 000 cycles réduit la fréquence de remplacement et les coûts de maintenance à long terme.
Chaîne d'approvisionnement simplifiée : procurez-vous un composant certifié et hautes performances auprès d'un expert de confiance dans la fabrication de relais de cartes PCB et de composants aéronautiques.
Certification accélérée : conçue pour assurer la conformité aux normes aéronautiques (par exemple, DO-160), militaires et ferroviaires pertinentes.

Certifications et conformité

Le H33K12TP2 est conçu pour satisfaire ou dépasser les exigences de performance des normes internationales pour les applications aéronautiques, militaires et ferroviaires. Notre fabrication est régie par un système de gestion de la qualité certifié. Nous fournissons une documentation technique complète pour soutenir vos processus de qualification et de certification.

Capacités de personnalisation et OEM/ODM

YM propose une personnalisation approfondie pour répondre aux besoins précis de vos applications, soutenue par notre expertise éprouvée dans les projets de relais automobiles et de connecteurs à bascule pour l'aviation .

Tensions de bobine et valeurs de résistance personnalisées
Configurations de bornes ou longueurs de câbles spéciales
Étanchéité modifiée pour des défis environnementaux uniques
Protocoles de test et de validation spécifiques aux applications
Étiquetage privé et emballage personnalisé

Processus de production et assurance qualité

Validation de la conception : les performances sont vérifiées grâce à une simulation et un prototypage avancés.
Fabrication de précision : l'estampage et le moulage à haute tolérance garantissent la cohérence des composants.
Assemblage automatisé : l'assemblage robotisé garantit précision et répétabilité.
Tests 100 % électriques : chaque unité est testée pour la résistance de contact, le timing, la rigidité diélectrique et la résistance d'isolation.
Vérification de l'étanchéité : les tests par lots confirment que l'intégrité du joint hermétique répond au taux de fuite strict.
Audit final et traçabilité : une inspection finale rigoureuse et un marquage permanent garantissent une traçabilité totale et la conformité aux spécifications.

Foire aux questions

Q : À quelles normes le H33K12TP2 est-il conforme ?
R : Il est conçu pour répondre aux critères de performance des principales normes aéronautiques (y compris les tests environnementaux similaires au DO-160), militaires et ferroviaires.
Q : Ce commutateur peut-il être personnalisé pour une tension spécifique ?
R : Oui. Dans le cadre de nos services OEM/ODM, nous proposons des tensions de bobine personnalisées et d'autres paramètres électriques.
Q : Comment les performances d’étanchéité profitent-elles à mon application ?
R : Le joint hermétique avancé (≤10⁻³ Pa·cm³/s) protège les composants internes de l'humidité, de la poussière et des atmosphères corrosives, ce qui est essentiel pour la longévité dans des environnements difficiles comme ceux impliquant des capteurs de pression d'aviation .
Q : Quel est le délai de livraison pour les commandes personnalisées ?
R : Les délais de livraison varient en fonction de la complexité de la personnalisation. Nous fournissons des calendriers de projet détaillés une fois les spécifications finalisées.
Q : Fournissez-vous des échantillons pour évaluation ?
R : Oui, les partenaires d'approvisionnement qualifiés peuvent demander des échantillons d'évaluation pour vérifier les performances dans leur configuration de test spécifique.
