Commutateur d'aviation militaire MJK2-2A pour utilisation de drones

Présentation du produit

Le commutateur d'aviation militaire MJK2-2A est un interrupteur à bascule robuste et léger spécialement conçu pour les applications de drones (UAV) et de véhicules aériens sans pilote. Cet interrupteur à bascule de qualité militaire offre un contrôle marche/arrêt fiable pour les contrôleurs de vol, l'alimentation de la charge utile, les systèmes de caméra et les modules de télémétrie. Conçu pour une charge résistive de 28 V CC/10 A et capable de commuter des signaux de bas niveau jusqu'à 10 μA/10 mV, le MJK2-2A offre une faible résistance de contact (≤50 mΩ), une isolation élevée (>500 MΩ) et une excellente rigidité diélectrique (500 Vrms). Sa construction scellée (panneau avant IP67) protège contre l'humidité, la poussière et les vibrations, éléments essentiels pour les opérations de drones dans des environnements difficiles. En tant que produit principal de la gamme de commutateurs pour l'aviation de YM – qui comprend des commutateurs à bascule pour avions , un commutateur à bras oscillant pour aviation , un micro-commutateur , un commutateur à bouton pour aviation et un commutateur de codage pour aviation de qualité militaire – le MJK2-2A offre des performances sans compromis pour les stations de contrôle au sol des drones, les systèmes de terminaison de vol et les commandes de cardan.

Spécifications techniques

Caractéristiques électriques

• Configuration des contacts : SPST, SPDT ou DPST (2-4 broches) – à préciser lors de la commande
• Tension maximale : 28 V CC / 115 V CA 400 Hz
• Courant nominal (résistif) : 10 A à 28 V CC ; 5A à 115V CA 400Hz
• Capacité de commutation de bas niveau : 10 μA – 50 μA, 10 mV – 50 mV (contacts plaqués or disponibles)
• Résistance de contact initiale : ≤50 mΩ
• Résistance d'isolation (atmosphère normale) : >500 MΩ à 500 V CC ; après test de durée de vie > 50 MΩ
• Rigidité diélectrique (atmosphère normale) : 500 Vrms, 50 Hz entre bornes et boîtier ; sous basse pression (altitude drone) : 250Vrms

Mécanique et environnemental

• Durée de vie mécanique : 50 000 cycles minimum
• Durée de vie électrique (charge nominale) : 25 000 cycles minimum
• Force d'actionnement : 4 – 7 N (course de la bascule 25°)
• Etanchéité (étanchéité) : face avant IP67 – taux de fuite ≤10⁻³ Pa·cm³/s (joint silicone)
• Température de fonctionnement : -40°C à +85°C (extension -55°C en option)
• Résistance aux vibrations : 10 g RMS, 10-2 000 Hz selon MIL-STD-810
• Choc : 30 g, 11 ms demi-sinusoïdal
• Poids : <3 g – ultra léger pour les applications de drones
• Style de borne : 0,250" à connexion rapide ou cosse à souder
• Options d'actionneur : non lumineux, lumineux par LED (rouge, vert, orange, blanc) ou compatible NVIS

Matériaux et finitions

• Boîtier : nylon chargé de verre (UL94 V-0)
• Actionneur : Polycarbonate avec revêtement dur
• Contacts : Oxyde d'argent et de cadmium (standard) ou plaqués or (faible niveau)
• Bornes : Laiton avec placage en étain ou en or
• Spécifications de la bobine de fil (pour les versions éclairées) : tension de bobine de ligne 28 V CC, référence 25 °C

Tous les paramètres sont validés à 25°C ambiant. Le MJK2-2A est conçu et testé pour répondre aux exigences MIL-PRF-8805 et RTCA/DO-160G pour les équipements aéroportés.

Images et visuels du produit

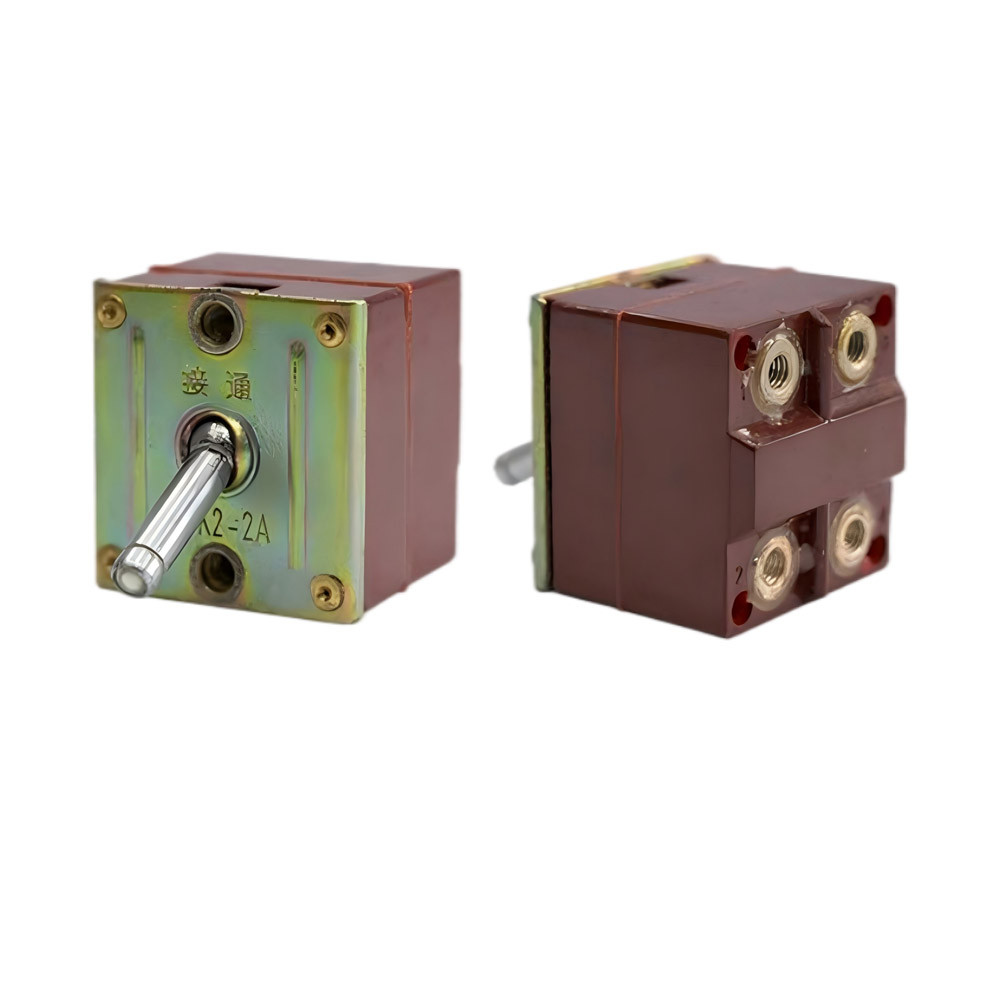

Ci-dessus : interrupteur à bascule série MJK2-2A (illustré avec éclairage LED et joint de panneau). Contactez YM pour obtenir des dessins dimensionnels, des options de couleur d'actionneur et des rapports de qualification environnementale.

Principales caractéristiques et avantages pour les applications de drones et d'UAV

• Ultra-léger (<3 g) : impact minimal sur la capacité de charge utile du drone – idéal pour les drones de petite et moyenne taille et les systèmes lancés manuellement.
• Durabilité de qualité militaire : conçu selon la norme MIL-PRF-8805, le MJK2-2A résiste à des vibrations élevées (10 g RMS), aux chocs (30 g) et aux températures extrêmes (-40 °C à +85 °C) – fiable pour les opérations de drones en extérieur.
• Retour tactile positif : le mécanisme à bascule offre une sensation d'actionnement distincte et un clic audible, réduisant ainsi les erreurs du pilote lors des missions très stressantes.
• Construction scellée (IP67) : L'étanchéité et l'étanchéité du panneau avant ≤10⁻³ Pa·cm³/s empêchent la pénétration de l'humidité, de la poussière et du sable – essentiels pour les opérations de drones dans le désert ou en mer.
• Faible résistance de contact et isolation élevée : une résistance initiale ≤50 mΩ et une isolation >500 MΩ garantissent une commutation fiable des contrôleurs de vol et de la puissance des capteurs.
• Éclairage LED en option : LED rouge, verte, orange ou blanche pour les opérations de nuit et compatibilité NVIS (Night Vision Imaging System) – améliore la connaissance de la situation.

L'avantage technique de YM : le MJK2-2A partage une technologie éprouvée d'étanchéité et de contact avec nos familles d'interrupteurs à bascule militaires et d'interrupteurs à bascule certifiés pour avions , adaptés aux plates-formes de drones légers. Pour les systèmes complets de contrôle de drones, YM propose également un interrupteur à bascule d'aviation avec des commutateurs rotatifs de qualité militaire, un commutateur de codage d'aviation de qualité militaire et un connecteur d'aviation gx - une solution unique pour les stations de contrôle au sol d'UAV et les systèmes de terminaison de vol aéroportés.

Comment installer et utiliser l'interrupteur à bascule du drone MJK2-2A – étape par étape

1. Sélectionnez la configuration correcte : déterminez le type de circuit (SPST, SPDT, etc.) et les exigences d'éclairage en fonction du contrôleur de vol et du tableau de distribution d'énergie de votre drone.
2. Préparation de la découpe du panneau : Taille de découpe standard : 19 mm x 27 mm (bascule simple). Utilisez un routeur CNC ou un perforateur de panneau pour un trou précis. Ébavurez les bords.
3. Montage : Insérez l'interrupteur depuis l'avant de la station de contrôle au sol ou de la baie de charge utile du drone. Sécurisé à l’aide de clips encliquetables (standard) – aucun matériel supplémentaire n’est nécessaire.
4. Câblage : connectez les fils aux bornes (cosses à connexion rapide ou à souder de 0,250"). Pour le SPST, connectez une borne au positif de la batterie (28 V CC) et l'autre à la charge (par exemple, caméra, alimentation du contrôleur de vol). Pour les interrupteurs lumineux, connectez les fils LED (observez la polarité). Utilisez un fil de silicone léger et flexible (22 AWG).
5. Étanchéité (facultatif) : Si vous utilisez un joint d'étanchéité en silicone, étirez-le sur l'actionneur avant d'insérer le panneau. Assurez-vous que la bride du coffre repose contre le panneau.
6. Test fonctionnel : Mettez l'appareil sous tension et placez l'interrupteur en position ON. Vérifiez la continuité entre les bornes à l’aide d’un multimètre. Pour les versions éclairées, vérifiez la luminosité des LED.
7. Entretien : Inspectez périodiquement le boîtier fissuré ou les bornes desserrées. Nettoyer avec une brosse douce et de l'alcool isopropylique – ne pas immerger.

Conseil de pro pour les intégrateurs de drones : pour les systèmes de terminaison de vol (FTS), utilisez une configuration SPST avec un capot de protection pour éviter toute activation accidentelle. YM peut fournir une gravure de légende personnalisée sur le culbuteur (par exemple, « ARM », « FTS », « CAMERA »).

Scénarios d'application et principaux avantages pour l'acheteur

Utilisations typiques des drones et des drones

• Commutation de puissance des commandes de vol : alimentation principale pour les modules de contrôleur de vol, de GPS et de télémétrie – légère et fiable.
• Contrôle de la charge utile : commutation marche/arrêt pour les caméras, le LiDAR, les cardans et les mécanismes de largage du fret.
• Systèmes de terminaison de vol (FTS) : interrupteur de commande manuelle pour la coupure d'urgence du moteur – répond aux exigences de la FAA et des drones militaires.
• Stations de contrôle au sol (GCS) : commutateurs montés sur panneau pour l'alimentation vidéo, la sélection d'antenne et la surveillance de la batterie.
• Gestion des batteries de drones : isolation des parcs de batteries et des circuits de précharge – les contacts scellés empêchent les arcs électriques.

Valeur directe pour les acheteurs internationaux (fabricants d'UAV, fournisseurs de services de drones, entrepreneurs de la défense)

• Fiabilité de mission améliorée : une construction scellée et une faible résistance de contact empêchent les pannes de commutateur dans des environnements poussiéreux, humides ou à fortes vibrations – réduisent les pannes en vol.
• Poids et taille réduits : ultra-léger (<3 g) et encombrement compact permettent l'intégration dans de petits drones sans sacrifier la capacité de charge utile.
• Mise à niveau facile : la découpe standard du panneau et l'espacement des bornes permettent le remplacement direct des commutateurs commerciaux avec une fiabilité de niveau militaire.
• Consolidation de la chaîne d'approvisionnement : le MJK2-2A complète la gamme complète d' interrupteurs à bascule pour avions , d'interrupteurs à bras oscillant pour l'aviation , d'interrupteurs à pression et d'interrupteurs de protection de YM – une source qualifiée pour tous les besoins de contrôle des drones.

Pour les programmes d'UAV de nouvelle génération, YM propose la personnalisation des couleurs des actionneurs, de la gravure des légendes et de l'assemblage des faisceaux de câbles. Échantillons d'ingénierie disponibles pour les tests de qualification.

Certifications et conformité

• MIL-PRF-8805 (interrupteurs, sensibles, à action brusque, spécifications générales).
• MIL-STD-810G (environnement – ​​température, humidité, vibrations, chocs, brouillard salin, altitude).
• RTCA/DO-160G (équipement aéroporté – catégories A2, S et R).
• AS9100D (gestion de la qualité aérospatiale).
• Conforme RoHS et REACH – déclaration complète des matériaux disponible.

Chaque commutateur MJK2-2A est testé à 100 % pour la résistance de contact, la rigidité diélectrique, la résistance d'isolation et le fonctionnement mécanique. La traçabilité des lots selon AS9100 est maintenue. Les rapports d'inspection du premier article (FAI) selon AS9102 sont fournis sur demande.

Options de personnalisation

YM prend en charge les variantes MJK2-2A sur mesure pour les commandes OEM d'UAV en volume. Les personnalisations incluent :

• Circuit et action : SPST, SPDT, DPST, DPDT ; momentanée ou maintenue.
• Éclairage : Non lumineux, LED (rouge, vert, ambre, blanc, bleu), incandescent (5 V, 14 V, 28 V) ou compatible NVIS.
• Couleur et marquage de l'actionneur : Noir, blanc, gris, rouge, jaune ; texte ou symboles gravés au laser (par exemple, « ON-OFF », « ARM », « CAM »).
• Niveau d'étanchéité : IP67 en façade (standard), IP68 (avec boot), ou non scellé (pour les drones d'intérieur).
• Style de borne : connexion rapide de 0,250 pouces (standard), cosse à souder ou fils conducteurs (pré-dénudés).
• Matériau du contact : oxyde d'argent et de cadmium (standard, 10 A), plaqué or (faible niveau, 1 A) ou palladium (circuit sec).

Notre équipe d'ingénierie fournit une analyse de faisabilité gratuite et des modèles 3D pour l'intégration. Des quantités minimales de commande pour les options personnalisées s’appliquent – ​​contactez YM avec votre fiche technique.

Processus de production et assurance qualité (certifié AS9100D)

La ligne de production de commutateurs pour l'aviation de YM suit un processus zéro défaut et entièrement traçable, conçu pour répondre aux exigences strictes des fabricants de drones et d'UAV.

• Contrôle des matières premières : certification à 100 % des résines plastiques, des estampages métalliques, des contacts et des fils – traçable jusqu'aux rapports de tests d'usine et aux certificats de lots.
• Moulage et estampage de précision : moulage par injection automatisé (UL94 V-0) et estampage par contact à grande vitesse avec inspection visuelle en cours de processus.
• Rivetage et assemblage des contacts : rivetage de précision des contacts en alliage d'argent ; test de force dynamique pour garantir une résistance ≤50 mΩ.
• Application du joint : installation d'un joint en caoutchouc de silicone et test d'étanchéité du joint du panneau selon IP67 (spectrométrie de masse à l'hélium, taux de fuite ≤10⁻³ Pa·cm³/s).
• Test fonctionnel à 100 % : le système de test automatisé mesure la résistance de contact, la résistance d'isolation (500 V CC), la rigidité diélectrique (500 Vrms) et la force de l'actionneur.
• Tests environnementaux sur échantillons : chaque lot est soumis à des cycles thermiques (-40 °C à +85 °C, 20 cycles), des vibrations (10 g RMS) et des tests de cycle de vie (25 000 cycles à charge nominale).
• Documentation finale : rapport dimensionnel, dossier de test électrique, C de C et FAI (si nécessaire) fournis avec chaque expédition.

Avec des décennies d'expérience dans la fabrication de commutateurs de qualité militaire et de commutateurs de codage pour l'aviation , YM a fourni des commutateurs aux principaux fabricants de drones et entrepreneurs de la défense. Le MJK2-2A est conçu pour dépasser les attentes en matière de fiabilité des systèmes de commande de vol modernes des drones.
