Commutateur d'aviation commutateur série ZKP

Présentation du produit

L' interrupteur à bascule pour aviation de la série ZKP est une solution de commutation robuste et de haute fiabilité conçue pour les applications aérospatiales et avioniques exigeantes. Cet interrupteur à bascule d'aviation de qualité militaire offre un retour tactile positif, une construction scellée contre l'humidité et la poussière et une longue durée de vie mécanique (plus de 50 000 cycles). Conçue pour 28 V CC/10 A et capable de commuter des signaux de bas niveau (10 μA – 50 μA), la série ZKP est disponible dans plusieurs configurations de circuits (SPST, SPDT, DPST, DPDT) avec des actionneurs lumineux ou non lumineux. Son joint IP67 sur le panneau avant et son boîtier robuste garantissent un fonctionnement fiable dans des températures extrêmes (-55°C à +85°C), des vibrations élevées et des changements de pression en altitude. En tant que produit principal de la gamme de commutateurs pour l'aviation de YM – qui comprend des commutateurs à bascule pour avions , des commutateurs à bascule militaires , des commutateurs à bascule pour avions certifiés , des commutateurs rotatifs de qualité militaire et des commutateurs de codage pour aviation de qualité militaire – la série ZKP offre des performances sans compromis pour les panneaux de cockpit, les systèmes de commande de vol et les équipements de soutien au sol.

Spécifications techniques

Caractéristiques électriques

• Configuration des contacts : SPST, SPDT, DPST, DPDT (momentané ou maintenu)
• Tension maximale : 28 V CC / 115 V CA 400 Hz
• Courant nominal (résistif) : 10 A à 28 V CC ; 5A à 115V CA 400Hz
• Capacité de commutation de bas niveau : 10 μA – 50 μA, 10 mV – 50 mV (contacts plaqués or)
• Résistance de contact initiale : ≤50 mΩ
• Résistance d'isolation : > 500 MΩ à 500 V CC
• Rigidité diélectrique : 1 000 Vrms entre les bornes et le boîtier ; 500 Vrms entre contacts ouverts

Mécanique et environnemental

• Durée de vie mécanique : 50 000 cycles minimum
• Durée de vie électrique (charge nominale) : 25 000 cycles
• Force d'actionnement : 4 – 7 N (course de la bascule 25°)
• Étanchéité : panneau avant IP67 (résistant aux éclaboussures et à la poussière) ; Botte en silicone en option pour une immersion totale
• Température de fonctionnement : -55°C à +85°C
• Résistance aux vibrations : 10 g RMS, 10 ‑ 2 000 Hz selon RTCA/DO‑160
• Choc : 50 g, 11 ms demi-sinusoïdal
• Altitude : 50 000 pieds (15 240 m)
• Poids : ≤20g
• Style de borne : connexion rapide de 0,250 pouce ou cosse à souder
• Options d'actionneur : Non éclairé, illuminé par LED (rouge, vert, orange, blanc) ou compatible NVIS

Tous les paramètres sont validés selon MIL‑PRF‑8805 et RTCA/DO‑160G. La série ZKP répond aux normes les plus élevées en matière d'équipement aéroporté.

Images et visuels du produit

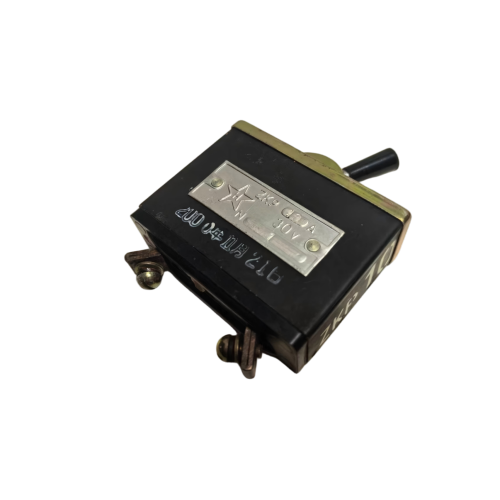

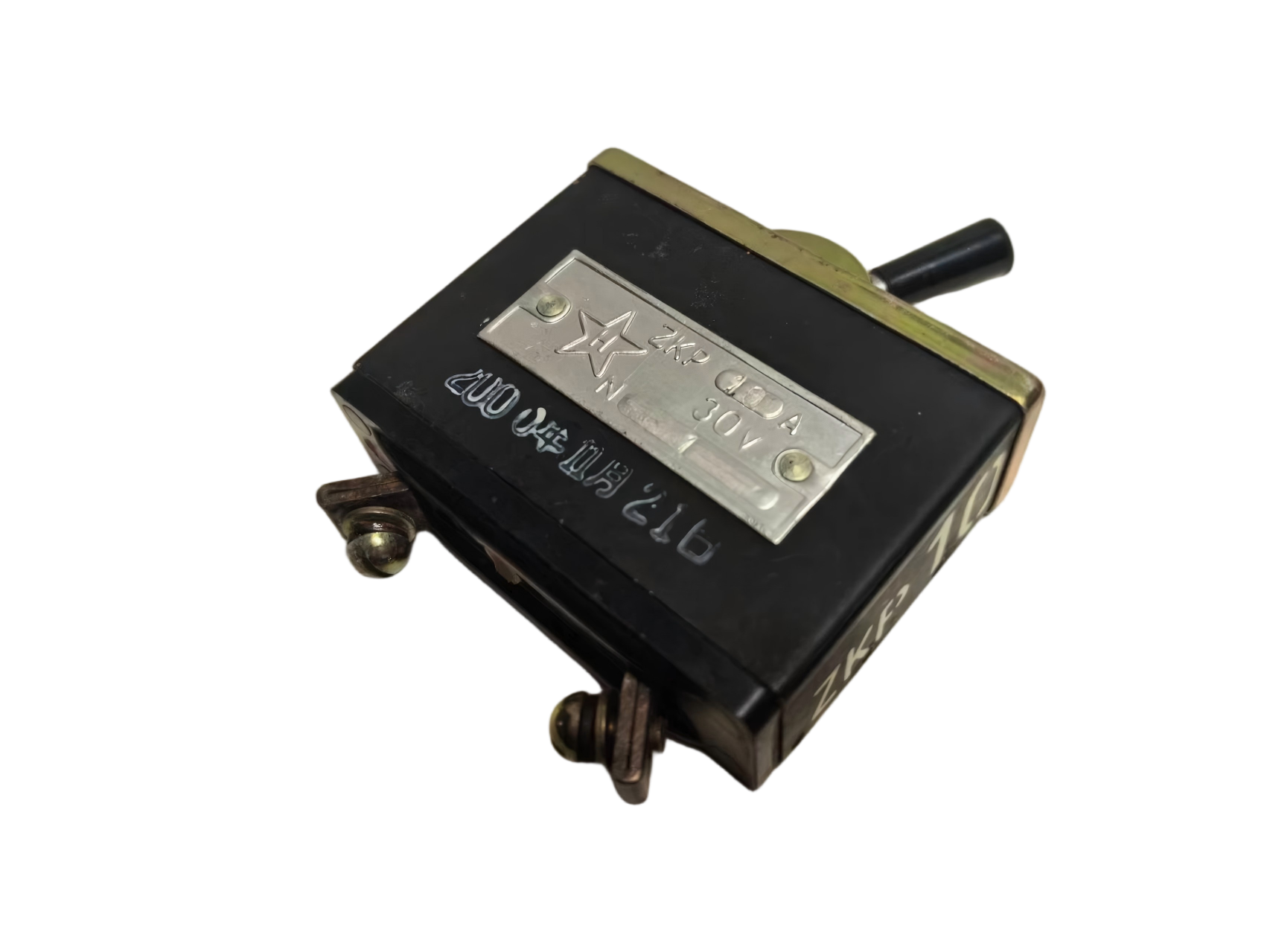

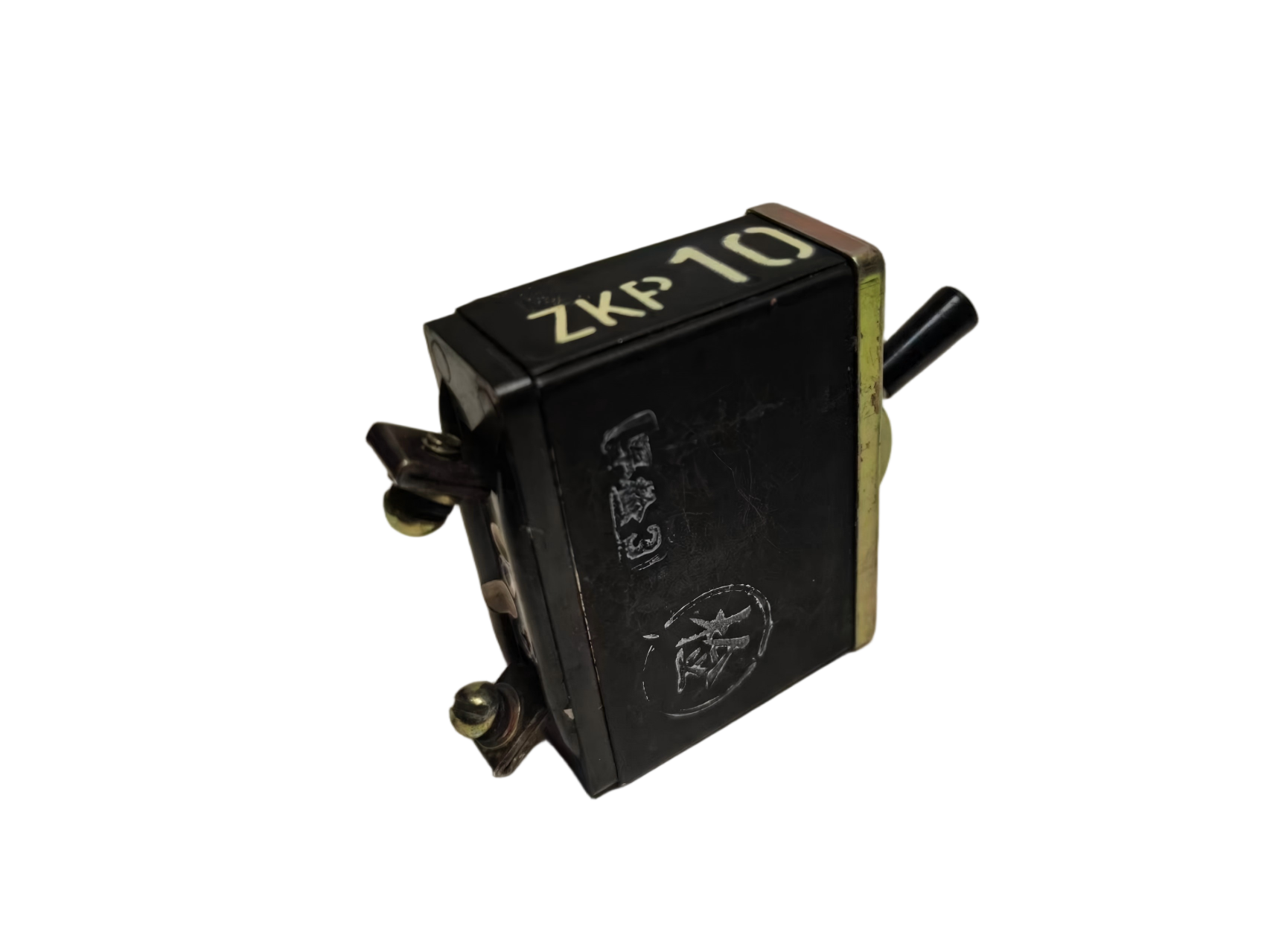

Ci-dessus : interrupteur à bascule pour l'aviation série ZKP (illustré avec éclairage LED et joint de panneau). Contactez YM pour obtenir des dessins dimensionnels, des options de couleur d'actionneur et des rapports de qualification environnementale.

Principales caractéristiques et avantages pour les applications aérospatiales

• Durabilité de qualité militaire : conçue selon la norme MIL‑PRF‑8805, la série ZKP résiste aux vibrations élevées (10 g RMS), aux chocs (50 g) et aux températures extrêmes (-55 °C à +85 °C) – idéale pour le montage dans le cockpit et à l'extérieur d'un avion.
• Retour tactile positif : le mécanisme à bascule offre une sensation d'actionnement distincte et un clic audible, réduisant ainsi les erreurs de pilotage dans les environnements très stressants.
• Construction scellée (IP67) : le joint du panneau avant empêche la pénétration de l'humidité, de la poussière et des vapeurs de carburant, ce qui est essentiel pour les baies non pressurisées et les équipements de support au sol.
• Faible résistance de contact et isolation élevée : une résistance initiale ≤50 mΩ et une isolation >500 MΩ garantissent une commutation fiable des signaux avioniques et des circuits d'alimentation.
• Configurations de circuits flexibles : disponibles en SPST, SPDT, DPST, DPDT avec action momentanée ou maintenue – s'adapte à toutes les exigences de contrôle du cockpit.
• Éclairage LED en option : LED rouge, verte, orange ou blanche pour la compatibilité avec la vision nocturne (options conformes NVIS disponibles).

L'avantage technique de YM : la série ZKP partage une technologie éprouvée d'étanchéité et de contact avec nos interrupteurs à bascule certifiés pour avions et nos familles d'interrupteurs de qualité militaire . Pour une intégration complète du panneau, YM propose également des commutateurs rotatifs de qualité militaire , un commutateur de codage aviation de qualité militaire et un connecteur aviation gx – une solution unique pour les commandes du cockpit et de l'avionique des avions.

Comment installer et utiliser l'interrupteur à bascule ZKP Aviation – étape par étape

1. Sélectionnez la configuration correcte : déterminez le type de circuit (SPST, SPDT, etc.), l'action (momentanée ou maintenue) et l'éclairage (si nécessaire). Vérifiez que les valeurs nominales de tension et de courant correspondent à votre charge.
2. Préparation de la découpe du panneau : Taille de découpe standard : 21 mm x 31 mm (pour bascule simple). Utilisez un poinçon de panneau ou un routeur CNC pour un trou précis. Ébavurer les bords.
3. Montage : Insérez l'interrupteur par l'avant du panneau. Fixez-le à l'aide des clips encliquetables (standard) ou des oreilles de montage. Aucun matériel supplémentaire n'est nécessaire.
4. Câblage : connectez les fils aux bornes à connexion rapide de 0,250" conformément au schéma de circuit. Utilisez un fil conforme aux spécifications MIL (18 à 20 AWG) et des bornes isolées.
5. Étanchéité (facultatif) : Si vous utilisez un joint d'étanchéité en silicone, étirez-le sur l'actionneur avant d'insérer le panneau. Assurez-vous que la bride du coffre repose contre le panneau.
6. Test fonctionnel : Mettez sous tension et actionnez la bascule. Vérifiez la continuité entre les contacts à l’aide d’un multimètre. Pour les versions éclairées, vérifiez la luminosité des LED.
7. Entretien : Inspectez périodiquement le boîtier fissuré ou les bornes desserrées. Nettoyer avec une brosse douce et un détergent doux – ne pas immerger.

Conseil de pro pour les ingénieurs avioniques : pour la compatibilité NVIS (Night Vision Imaging System), spécifiez l'option « N » avec LED filtrée (verte ou rouge à 590 - 670 nm). YM peut fournir une gravure de légende personnalisée sur le culbuteur (par exemple, « ON/OFF », « MASTER », « FUEL PUMP »).

Scénarios d'application et principaux avantages pour l'acheteur

Utilisations typiques de l'aviation militaire et civile

• Panneaux de commande du cockpit : interrupteur de bras principal, commande du train d'atterrissage, sélecteur de pompe à carburant et alimentation principale de l'avionique.
• Systèmes d'armes : armement de missiles, commandes de largage et sélecteurs d'armes à feu – action momentanée avec capot de protection.
• Équipement d'assistance au sol (GSE) : générateurs mobiles, chariots pneumatiques et bancs d'essai hydrauliques – durables pour les environnements de terrain.
• Stations de contrôle au sol pour hélicoptères et drones : alimentation de la caméra, libération de la charge utile et commutation de communication – légères et étanches.
• Véhicules militaires et systèmes navals : contrôle de l'éclairage, sélection de l'interphone et commutation de l'alimentation auxiliaire.

Valeur directe pour les acheteurs internationaux (équipementiers de défense, MRO, constructeurs de panneaux)

• Sécurité et fiabilité améliorées : un cran positif et une isolation élevée empêchent les actionnements accidentels et les arcs électriques – répondent aux exigences MIL‑STD‑1472 en matière de facteurs humains.
• Coût du cycle de vie réduit : la construction étanche et les bornes résistantes à la corrosion éliminent les pannes de commutateur causées par l'humidité et la poussière et réduisent la consommation de pièces de rechange.
• Mise à niveau facile : la découpe standard du panneau et l'espacement des bornes permettent le remplacement direct des anciens commutateurs (par exemple, Honeywell, Eaton, Carling) – aucune retouche du panneau.
• Consolidation de la chaîne d'approvisionnement : la série ZKP complète la gamme complète d' interrupteurs à bascule pour avions , d'interrupteurs à bras oscillant pour l'aviation , d'interrupteurs à pression et d'interrupteurs de protection de YM – une source qualifiée pour tous les besoins de contrôle du cockpit.

Pour les nouveaux programmes d'avions, YM propose des couleurs d'actionneurs personnalisées, une gravure de légende et un assemblage de faisceaux de câbles. Échantillons d'ingénierie disponibles pour les tests de qualification.

Certifications et conformité

• MIL-PRF-8805 (interrupteurs, sensibles, à action brusque, spécifications générales).
• RTCA/DO-160G (conditions environnementales pour les équipements aéroportés – catégories A2, S et R).
• MIL-STD-810G (environnement – ​​température, humidité, vibrations, chocs, brouillard salin, altitude).
• MIL-STD-202 (méthodes de test pour les composants électroniques et électriques).
• AS9100D (gestion de la qualité aérospatiale).
• Conforme RoHS et REACH – déclaration complète des matériaux disponible.

Chaque commutateur ZKP est testé à 100 % pour la résistance de contact, la rigidité diélectrique, la résistance d'isolation et le fonctionnement mécanique. La traçabilité des lots selon AS9100 est maintenue. Les rapports d'inspection du premier article (FAI) selon AS9102 sont fournis sur demande.

Options de personnalisation

YM prend en charge les variantes personnalisées de la série ZKP pour les commandes OEM en volume. Les personnalisations incluent :

• Circuit et action : SPST, SPDT, DPST, DPDT ; momentané, maintenu ou centré.
• Éclairage : non lumineux, LED (rouge, vert, ambre, blanc, bleu), à incandescence (5 V, 14 V, 28 V) ou compatible NVIS.
• Couleur et marquage de l'actionneur : Noir, blanc, gris, rouge, jaune ; texte ou symboles gravés au laser (par exemple, « ON‑OFF », « ARM », « START »).
• Niveau d'étanchéité : IP67 en façade (standard), IP68 (avec coffre) ou non scellé (pour applications sèches).
• Style de borne : connexion rapide de 0,250", cosse à souder ou fils (pré-dénudés).
• Matériau du contact : oxyde d'argent et de cadmium (standard, 10 A), plaqué or (faible niveau, 1 A) ou palladium (circuit sec).

Notre équipe d'ingénierie fournit une analyse de faisabilité gratuite et des modèles 3D pour l'intégration. Des quantités minimales de commande pour les options personnalisées s’appliquent – ​​contactez YM avec votre fiche technique.

Processus de production et assurance qualité (certifié AS9100D)

La chaîne de production de commutateurs pour l'aviation de YM suit un processus zéro défaut et entièrement traçable, conçu pour répondre aux exigences strictes des clients de l'aérospatiale militaire et commerciale.

• Contrôle des matières premières : certification à 100 % des résines plastiques, des estampages métalliques, des contacts et des fils – traçable jusqu'aux rapports de tests d'usine et aux certificats de lots.
• Moulage et estampage de précision : moulage par injection automatisé (UL94 V‑0) et estampage par contact à grande vitesse avec inspection visuelle en cours de processus.
• Rivetage et assemblage des contacts : rivetage de précision des contacts en alliage d'argent ; test de force dynamique pour garantir une résistance ≤50 mΩ.
• Application du joint : installation d'un joint en caoutchouc de silicone et test d'étanchéité du joint du panneau selon IP67.
• Test fonctionnel à 100 % : le système de test automatisé mesure la résistance de contact, la résistance d'isolation (500 V CC), la rigidité diélectrique (1 000 V CA) et la force de l'actionneur.
• Tests environnementaux sur échantillons : chaque lot est soumis à des cycles thermiques (-55 °C à +85 °C, 20 cycles), des vibrations (10 g RMS) et un test de cycle de vie (25 000 cycles à charge nominale).
• Documentation finale : rapport dimensionnel, dossier de test électrique, C de C et FAI (si nécessaire) fournis avec chaque expédition.

Avec des décennies d'expérience dans la fabrication de commutateurs de qualité militaire et de commutateurs de codage pour l'aviation , YM a fourni plus de 500 000 commutateurs à des clients mondiaux de la défense et de l'aviation commerciale. La série ZKP est conçue pour dépasser les attentes en matière de fiabilité des systèmes de cockpit et d'armes modernes.
