Commutateur d'aviation militaire KN1-202DM 28V 10A

Commutateur d'aviation militaire KN1-202DM 28V 10A - Bascule robuste pour les missions exigeantes

Le commutateur d'aviation militaire KN1-202DM 28 V 10 A est un interrupteur à bascule à courant élevé conçu spécifiquement pour les plates-formes d'aviation militaire et civile. Évalué à 28 V CC et 10 A de charge résistive, cet interrupteur à bascule scellé offre un contrôle marche/arrêt fiable pour l'éclairage du cockpit, l'armement des systèmes d'armes, la distribution d'énergie et les bus avioniques. En tant que composant éprouvé de notre famille d'interrupteurs à bascule pour avions , le KN1-202DM combine un facteur de forme compact (poids <3 g) avec une résistance environnementale extrême, notamment un faible taux de fuite et une large température de fonctionnement. Pour les ingénieurs spécifiant un commutateur d'aviation de qualité militaire , ce modèle répond aux exigences les plus strictes en matière de vibrations, d'humidité et d'altitude.

Spécifications techniques

Le KN1-202DM est construit selon les critères de performances de niveau MIL. Ci-dessous les paramètres vérifiés :

• Tension et courant nominal : 28 V cc/10 A (charge résistive)
• Consommation électrique de la bobine : 0,3 ~ 0,43 W (faible dissipation thermique)
• Charge de contact et durée de vie électrique : 10 A, 28 V CC, 1 × 10⁵ opérations (résistive) ; également conçu pour les signaux de bas niveau (10~50)μA, (10~50)mV, 1×10⁵ cycles
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200 mΩ
• Temps d'action/relâchement : ≤4 ms (action), ≤4 ms (relâchement) ; version haute vitesse en option temps d'action ≤ 3 ms
• Largeur d'impulsion incitative : (10 ~ 50) ms
• Tension de tenue diélectrique : Atmosphère normale : 500 Vr.ms à 50 Hz ; Pression réduite : 250 Vr.ms à 50 Hz
• Résistance d'isolation : atmosphère normale > 500 MΩ ; après test de durée de vie de haut niveau > 50 MΩ
• Poids : <3 g (idéal pour les drones et les panneaux de cockpit sensibles au poids)
• Étanchéité (taux de fuite) : ≤1×10⁻³ Pa·cm³/s (fuite à l'hélium testée)
• Options de tension de bobine de ligne : 12 V, 24 V, 28 V CC (personnalisable)
• Température de fonctionnement : -55°C à +85°C

Cette capacité de 28 V 10 A fait du KN1-202DM un remplacement direct des anciennes applications de commutateur à ondes militaires 28 V 10 A , offrant une stabilité de contact améliorée et une durée de vie mécanique plus longue.

Images et visuels du produit

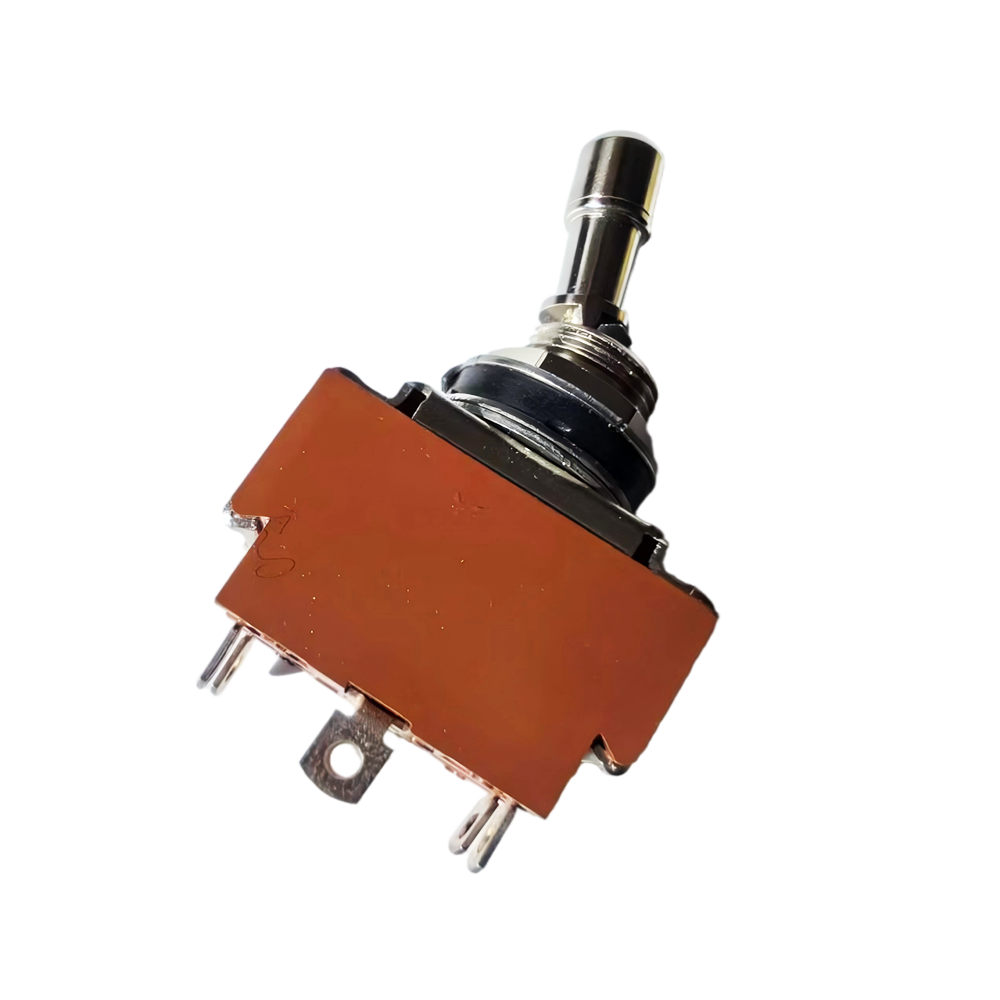

Les images haute résolution présentent l'actionneur à bascule robuste, le corps scellé et les bornes à souder/à connexion rapide. Contactez-nous pour des fichiers d'étapes 3D ou des vidéos d'installation.

Principales caractéristiques et avantages

Par rapport aux interrupteurs à bascule commerciaux standard, le KN1-202DM offre quatre avantages distincts aux ingénieurs de l'aviation militaire :

• Véritable capacité de commutation de 10 A à 28 V CC : gère des courants d'appel plus élevés pour les pompes, les ventilateurs et les solénoïdes sans soudage par contact.
• Étanchéité hermétique (≤1e-3 Pa·cm³/s) : empêche la corrosion et le suivi d'arc dans les environnements humides ou exposés au carburant – essentiel pour les applications de commutateurs à bras oscillant d'avion .
• Résistance de contact ultra faible et stable : les contacts plaqués or garantissent une valeur initiale ≤ 50 mΩ, maintenant l'intégrité du signal pour les circuits d'alimentation et de bas niveau.
• Réponse rapide (≤4 ms) : idéal pour la logique d'armement et de contrôle à temps critique dans les systèmes de commutateurs à bascule de l'aviation militaire .
• Léger (<3 g) et compact : réduit la densité des panneaux et prend en charge l'optimisation SWaP (taille, poids et puissance) pour les drones et les hélicoptères.
• Large tolérance de tension de bobine : fonctionne de manière fiable de 0,3 W à 0,43 W, compatible avec l'alimentation primaire 28 V des avions.

Comment intégrer le KN1-202DM dans votre conception :
Étape 1 : Vérifiez la découpe du panneau (ouverture à bascule standard de 19,2 x 13,0 mm).
Étape 2 : Connectez les bornes selon le schéma de câblage à 2 circuits et à 2 positions (options normalement ouvertes/normalement fermées disponibles).
Étape 3 : Scellez le cadre de montage avec le joint inclus pour une protection IP54 du panneau avant.
Étape 4 : Effectuez un test fonctionnel – le commutateur fournit un retour tactile avec une action « instantanée » claire.

Lorsque vous choisissez notre KN1-202DM, vous bénéficiez d'un système de gestion de la qualité strict qui produit également des interrupteurs à bascule et des interrupteurs à bascule de qualité aéronautique certifiés , garantissant ainsi la cohérence d'un lot à l'autre.

Scénarios d'application

Le commutateur KN1-202DM 28 V 10 A est largement déployé dans les systèmes militaires et aérospatiaux suivants :

• Panneaux supérieurs de cockpit à voilure fixe : commande prioritaire du train d'atterrissage, activation du système anti-givrage.
• Postes de contrôle de l'armement des hélicoptères : sélection des armes et activation du tir – entièrement conformes aux normes roc-v de l'aviation militaire .
• Stations de contrôle au sol pour véhicules aériens sans pilote (UAV) : fonctions principales d'alimentation et d'arrêt d'urgence.
• Véhicules terrestres militaires et abris radar : distribution d'énergie 28V DC et contrôle de l'éclairage.
• Équipement de test avionique : simulation de relais et de solénoïdes où des commutateurs rotatifs de qualité militaire sont également utilisés.

En déployant le KN1-202DM, les équipes d'approvisionnement bénéficient de coûts de cycle de vie réduits : sa durée de vie électrique de 100 000 cycles minimise la fréquence de remplacement, tandis que la construction scellée réduit la maintenance due à la contamination des contacts. Pour les intégrateurs de systèmes, les paramètres de synchronisation prévisibles du commutateur (<4 ms) simplifient la conception logique et améliorent la réactivité globale du système.

Certifications et conformité

Le KN1-202DM est fabriqué sous AS9100D (gestion de la qualité aérospatiale) et testé pour atteindre ou dépasser :

• MIL-PRF-8805/4 – Spécification générale pour les interrupteurs à bascule et à bascule, de type scellé.
• MIL-STD-810G – Tests environnementaux (vibration, humidité, brouillard salin, altitude).
• RTCA DO-160G – Section 10 (sensibilité aux fluides) et section 13 (puissance absorbée).
• Conforme RoHS 3 (2015/863/UE) et REACH SVHC.

Chaque lot de production comprend un certificat de conformité (CoC) et est traçable jusqu'aux certificats de matières premières. Notre programme interne d’évaluation des techniciens en électronique aéronautique garantit que chaque unité est testée pour sa rigidité diélectrique et sa résistance de contact avant expédition.

Options de personnalisation

Comprenant que les projets militaires et aéronautiques nécessitent souvent des configurations uniques, nous proposons des modifications flexibles sur la conception de la base KN1-202DM :

• Couleur et marquage de l'actionneur : choisissez parmi des culbuteurs rouges, jaunes, blancs ou noirs avec des légendes gravées au laser (par exemple, « ON-ARM », « MASTER CAUTION », « FIRE EXT »).
• Style de terminal : cosse à souder, connexion rapide de 0,250" ou broches à angle droit pour PCB. Également disponible avec des tresses de connecteur d'aviation gx pré-attachées pour une installation plug-and-play.
• Mise à niveau du niveau d'étanchéité : option d'étanchéité IP67 sur le panneau avant pour les applications de nacelle ou d'aile exposées.
• Matériau de contact : Or standard sur argent ; palladium-argent en option pour la commutation de signal de niveau ultra-faible (μV).
• Bobines de tension spéciales : 12 V, 5 V ou valeurs de résistance de bobine personnalisées sur demande.

Notre équipe d'ingénierie fournit des dessins 2D et des modèles 3D pour le support de l'intégration. Pour les programmes à grande échelle, nous pouvons co-concevoir une variante optimisée pour votre commutateur de codage aéronautique avec des sous-systèmes aéronautiques de qualité militaire ou d'encodeur statique .

Processus de production et assurance qualité

Chaque commutateur KN1-202DM est soumis à un protocole de fabrication et de test rigoureux en 8 étapes :

1. Estampage de haute précision des bornes en alliage de cuivre avec placage à l'or sélectif.
2. Assemblage moulé du mécanisme à bascule et de la bobine pour garantir une sensation tactile constante.
3. Soudage par contact automatisé pour la barre transversale en alliage argent/or – élimine la variation manuelle.
4. Nettoyage par ultrasons de toutes les pièces métalliques avant l'assemblage final.
5. Tests 100% électriques (résistance de contact, rigidité diélectrique, résistance d'isolement).
6. Test d'étanchéité à l'hélium sur unités scellées (≤1×10⁻³ Pa·cm³/s).
7. Cycle de rodage (200 opérations à charge nominale) pour un échantillon de chaque lot.
8. Inspection visuelle finale sous un grossissement 20x – pas de bavures ni de désalignement.

Notre usine est certifiée IATF 16949 et nous appliquons le contrôle statistique des processus (SPC) aux dimensions critiques. Ce niveau de discipline s'étend à toutes nos gammes de produits, y compris les familles de micro-interrupteurs , d'interrupteurs en pouces et d'interrupteurs à bouton aviation , vous garantissant ainsi de recevoir un composant sans défaut à chaque fois.
