Commutateur d'avion d'aviation KN6A-102DM

Commutateur pour avions d'aviation KN6A-102DM – Interrupteur à bascule de précision pour systèmes d'avions haute fiabilité

Le commutateur pour avions d'aviation KN6A-102DM est un interrupteur à bascule scellé haute performance conçu pour les applications aéronautiques et aérospatiales exigeantes. Conçu pour répondre aux exigences rigoureuses de l'aviation civile et militaire, le KN6A‑102DM est doté d'un boîtier métallique robuste, de contacts bifurqués plaqués or et d'une consommation électrique de bobine ultra faible (0,3 ~ 0,43 W). Conçu pour des charges résistives de 1 A à 28 V CC, il fournit une commutation fiable pour les commandes du cockpit, l'avionique, la distribution d'énergie et les systèmes d'actionnement de vol. En tant que membre clé de la famille d' interrupteurs à bascule et d'interrupteurs d'aviation de qualité militaire de la marque YM, le KN6A‑102DM offre une durabilité exceptionnelle sous des températures, des vibrations et une humidité extrêmes. Que vous ayez besoin d'une solution pour un interrupteur à bascule militaire pour l'aviation ou un interrupteur à bascule certifié pour l'aviation , ce modèle combine une réponse rapide (≤4 ms) avec une étanchéité hermétique pour garantir des performances ininterrompues dans les environnements les plus difficiles.

Spécifications techniques

Le KN6A‑102DM est fabriqué pour répondre à des critères de performance aérospatiaux et militaires stricts. Les paramètres clés comprennent :

• Consommation électrique de la bobine : 0,3 ~ 0,43 W (à une tension nominale de 25 °C)
• Charge de contact et durée de vie électrique : charge résistive 1 A à 28 V CC, 1 × 10⁵ opérations ; bas niveau (10~50) μA, (10~50) mV, 1×10⁵ opérations
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms (fonctionnement), ≤4 ms (relâchement) ; option haute vitesse temps d'action ≤ 3 ms
• Largeur d'impulsion incitative : (10 ~ 50) ms
• Tension de tenue diélectrique : Atmosphère normale : 500 Vr.ms à 50 Hz ; pression réduite : 250 Vr.ms à 50 Hz
• Résistance d'isolation : atmosphère normale > 500 MΩ ; après test de durée de vie de haut niveau > 50 MΩ
• Poids : <3 g (ultra-léger pour les équipements aéroportés)
• Étanchéité (taux de fuite) : ≤1×10⁻³ Pa·cm³/s (testé par spectromètre de masse à hélium)
• Spécifications de la bobine de fil : 28 V c.c. standard ; autres tensions (5 V, 12 V, 24 V) disponibles sur demande
• Plage de températures de fonctionnement : -65°C à +125°C
• Résistance aux vibrations : 10 g, 10 ~ 2 000 Hz (MIL‑STD‑202 méthode 204)
• Résistance aux chocs : 50 g, 11 ms demi-sinusoïdal (MIL‑STD‑202 méthode 213)
• Type de commutateur : bascule unipolaire ou bipolaire (configurations SPST, SPDT, DPST, DPDT disponibles)

Ces spécifications rendent le KN6A‑102DM idéal pour les applications nécessitant également des commutateurs rotatifs de qualité militaire ou des commutateurs à bascule de qualité aéronautique . Sa faible résistance de contact et son étanchéité hermétique garantissent un fonctionnement sans problème dans les soutes d'avions non pressurisées, les compartiments moteurs et les interfaces externes des magasins.

Images et visuels du produit

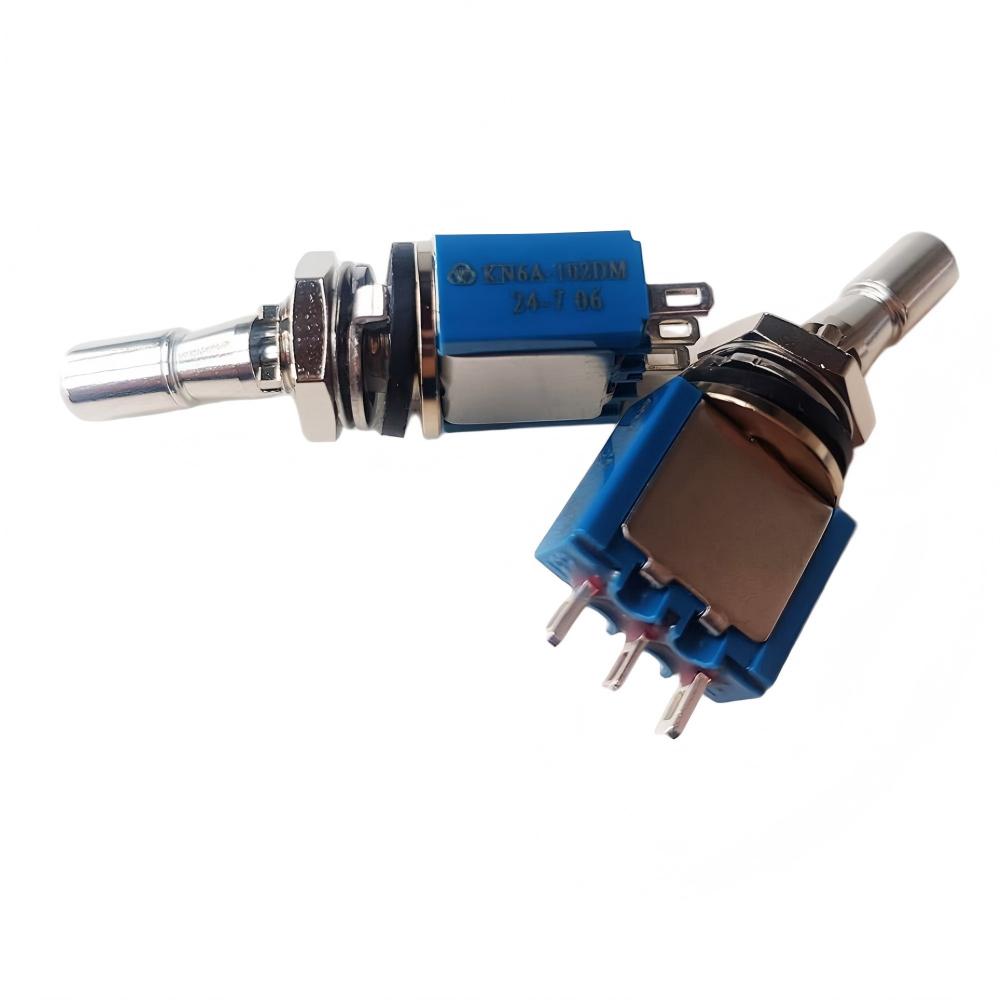

Les images haute résolution montrent le boîtier métallique robuste, l'actionneur à bascule ergonomique et les bornes plaquées or. Des dessins d'encombrement, des empreintes de PCB et des modèles STEP 3D sont disponibles sur demande.

Principales caractéristiques et avantages

Comparé aux interrupteurs à bascule commerciaux standard, le KN6A‑102DM offre des performances supérieures pour les applications de l'aviation et de la défense :

• Scellement métallique hermétique (≤1 × 10⁻³ Pa·cm³/s) : empêche la pénétration de l'humidité, des vapeurs de carburant, du brouillard salin et du sable – essentiel pour les installations d'ailes, de nacelle et de magasin externe. Cette technologie d'étanchéité est également appliquée dans nos gammes de produits d'interrupteurs à bascule militaires et d'interrupteurs de protection .
• Puissance de bobine ultra faible (0,3 W typique) : réduit la charge thermique dans les racks avioniques et permet un entraînement direct à partir de sorties logiques 28 V sans pilotes externes – une exigence clé pour les systèmes 28 V de commutateur de codage d'aviation moderne.
• Commutation rapide et cohérente (≤4 ms) : permet une synchronisation précise des séquences d'armement, de la sélection du mode et des circuits de protection contre les pannes.
• Contacts bifurqués plaqués or : maintiennent une résistance de contact stable (<50 mΩ) sur 100 000 opérations, prenant en charge à la fois les signaux de puissance (1 A) et de bas niveau (10 μA) – idéal pour les boucles de rétroaction d'encodeur statique de l'aviation .
• Large plage de températures (-65°C à +125°C) : fonctionne de manière fiable dans des conditions climatiques extrêmes, de l'Arctique au désert, sans dégradation des performances.
• Tolérance élevée aux vibrations et aux chocs : testé à 10 g de vibrations et 50 g de chocs, dépassant les exigences DO‑160G pour les hélicoptères et les plates-formes à voilure fixe.
• Conception de l'actionneur à bascule : fournit un retour tactile clair et est compatible avec les découpes de panneau standard (19,2 x 13,0 mm) – un remplacement immédiat pour de nombreux interrupteurs existants.

Comment intégrer le KN6A‑102DM dans votre système d'avion :
Étape 1 : Sélectionnez la configuration de contact appropriée (SPST, SPDT, DPST ou DPDT) et la couleur de la bascule (noir, blanc, rouge ou personnalisé).
Étape 2 : Montez le commutateur à l'aide du cadre encliquetable ou de la bague filetée en option. Serrez à 2 N·m si vous utilisez un écrou.
Étape 3 : Sertissez ou soudez les fils aux bornes – utilisez du calibre 20-22 AWG pour les circuits d'alimentation.
Étape 4 : Pour les versions à bobine, connectez l'alimentation 28 V CC (respectez la polarité si protégée par diode).
Étape 5 : Effectuez un test fonctionnel : faites basculer l'actionneur dans chaque position et vérifiez la résistance de contact (<50 mΩ) et la sensation de détente mécanique.

En choisissant le KN6A‑102DM de la marque YM, vous bénéficiez de coûts de cycle de vie réduits (l'étanchéité hermétique élimine le nettoyage des contacts) et d'une disponibilité améliorée du système. Nos processus de qualité produisent également des composants d'encodeur d'aviation et de connecteur d'aviation gx , garantissant la cohérence dans l'ensemble de la conception de votre panneau de commande.

Scénarios d'application

Le commutateur pour avions aéronautiques KN6A‑102DM est largement déployé dans les applications aérospatiales et de défense suivantes :

• Panneaux supérieurs du cockpit : commande du train d'atterrissage, activation du système anti-givrage et éclairage de la cabine.
• Distribution d'énergie avionique : commutation à distance des systèmes de navigation, de communication et de surveillance.
• Systèmes de contrôle des armes (militaires) : sélection d'armement/sécurité et activation du largage – entièrement compatibles avec les exigences roc-v de l'aviation militaire .
• Panneaux utilitaires pour hélicoptère : lorsque des alternatives de commutateur à bras oscillant pour avion ou de commutateur à bouton pour aviation sont utilisées, le KN6A‑102DM fournit une solution à bascule compacte et étanche.
• Équipement d'assistance au sol (GSE) : sélection des fonctions du banc d'essai, commandes du chargeur de batterie et activation de la pompe hydraulique.
• Stations au sol pour véhicules aériens sans pilote (UAV) : circuits de sélection de mode et d'arrêt d'urgence.

Pour les ingénieurs en approvisionnement, le KN6A‑102DM réduit la complexité des stocks : un type de commutateur remplit plusieurs fonctions sur différentes cellules. Sa longue durée de vie électrique (100 000 cycles) réduit le coût total de possession et sa conception hermétique élimine les pannes dues à l'humidité et au sable/poussière, courantes dans les opérations dans le désert ou avec les transporteurs. De plus, la faible puissance de la bobine du commutateur (<0,43 W) réduit la charge thermique sur les systèmes de refroidissement de l'avionique, contribuant ainsi à l'efficacité globale de l'avion. Pour les applications nécessitant un retour de position numérique, le KN6A‑102DM peut être commandé avec une sortie micro-commutateur intégrée, compatible avec le commutateur de codage aéronautique doté d'interfaces de qualité militaire .

Certifications et conformité

Le KN6A‑102DM est conçu et testé pour répondre aux normes aérospatiales militaires et civiles internationales suivantes :

• Usine de fabrication certifiée AS9100D (marque YM)
• MIL-PRF-8805/4 (Spécification générale pour les interrupteurs hermétiques, qualité militaire)
• RTCA DO-160G (Sections 4, 5, 8, 11 – température, altitude, vibrations, sensibilité aux fluides pour la certification civile)
• MIL-STD-202 (Méthodes de tests environnementaux : vibrations, chocs, brouillard salin, altitude, humidité)
• MIL-DTL-83731 (interrupteurs à bascule et à bascule, spécifications générales)
• Conforme RoHS 3 (2015/863/UE) et REACH (avec exemptions aérospatiales approuvées)
• Marquage CE pour une utilisation sur des équipements civils (directive CEM et basse tension)

Chaque commutateur KN6A‑102DM est numéroté en série et accompagné d'un certificat de conformité (CoC) avec des données de test détaillées : résistance de contact, résistance d'isolation, rigidité diélectrique, résistance de bobine et taux de fuite d'hélium. Les rapports d'inspection du premier article (FAI) selon AS9102 sont disponibles pour la qualification du programme.

Options de personnalisation

Pour répondre aux besoins spécifiques des constructeurs d'avions, des MRO et des entrepreneurs de la défense, la marque YM propose une personnalisation étendue pour la plate-forme KN6A‑102DM :

• Couleur et marquage de l'actionneur : choisissez parmi des couleurs noires, blanches, rouges, jaunes ou personnalisées avec des légendes gravées au laser (par exemple, « ON/OFF », « MASTER », « FUEL PUMP »).
• Configuration des contacts : SPST (normalement ouvert/fermé), SPDT, DPST, DPDT ou multi-position maintenu/momentané.
• Style de terminal : cosse à souder (standard), broche PCB, connexion rapide de 0,187" ou 0,250", ou fils avec pré-assemblage de connecteur d'aviation gx .
• Tension de bobine (pour les versions relais) : 5 V, 12 V, 24 V, 28 V DC ou 115 V 400 Hz AC
• Matériau du contact : argent plaqué or (standard) ; Palladium plaqué or en option pour une commutation de niveau ultra-bas (<10 mV).
• Amélioration de l'étanchéité : taux de fuite ≤1×10⁻⁵ Pa·cm³/s pour les plateformes spatiales ou de longue endurance à haute altitude.
• Adaptation de la découpe du panneau : tailles de cadre personnalisées pour s'adapter aux ouvertures de panneau non standard.

Notre équipe d'ingénierie fournit des dessins d'encombrement 2D, des modèles CAO 3D (STEP/IGES) et des notes d'application. Pour les contrats MRO ou OEM à grande échelle, nous pouvons co-concevoir une variante optimisée pour l'architecture de votre système d' interrupteur à bascule d'avion ou d'interrupteur à ondes militaires 28 V 10 A.

Processus de production et assurance qualité

Chaque commutateur d'avion KN6A‑102DM est soumis à un protocole de fabrication et de test rigoureux en 10 étapes pour garantir l'absence de défaut :

1. Estampage de précision des ressorts de contact et des bornes en alliage de cuivre-béryllium ou d'argent.
2. Dorure sélective des surfaces de contact (épaisseur ≥0,5 μm) en bain contrôlé.
3. Bobinage avec fil magnétique de classe H haute température – testé à 100 % pour la résistance et l'isolation tour à tour.
4. Ensemble de mécanisme de contact et de bascule dans une salle blanche ISO classe 7 pour éviter la contamination par les particules.
5. Soudage par résistance de l'enceinte métallique sous purge d'azote sec.
6. Test d'étanchéité au spectromètre de masse à l'hélium – chaque unité doit atteindre ≤1×10⁻³ Pa·cm³/s.
7. Tests 100 % électriques (tension de fonctionnement/déclenchement, résistance de contact, résistance d'isolement, rigidité diélectrique).
8. Cycle de rodage – 50 opérations à charge nominale pour chaque commutateur.
9. Tests d'échantillons de vibrations et de chocs selon MIL‑STD‑202 (5 unités par lot).
10. Inspection visuelle finale sous grossissement 20x et marquage laser du numéro de pièce, du code de date et du logo de la marque YM.

Notre usine est certifiée IATF 16949 et applique le contrôle statistique des processus (SPC) aux dimensions critiques. Ce même système de qualité régit toute notre gamme de produits de micro-interrupteurs , d'interrupteurs en pouces et d'interrupteurs à pression , garantissant que le KN6A‑102DM répond aux attentes les plus élevées en matière de sécurité et de fiabilité dans les applications d'aviation et de défense.
