Relais de verrouillage DC pour l'aviation militaire JMW-270MA TO-5 : remplacement pour les séries Teledyne 422 et Deutsch TL
Présentation du produit
Le JMW-270MA TO-5 est un relais de verrouillage CC avancé pour l'aviation militaire, conçu pour remplacer en double série les anciens composants de la série Teledyne 422 et de la série Deutsch TL. Ce relais de verrouillage magnétique scellé combine une capacité de maintien de puissance nulle avec une construction de qualité militaire, offrant une solution de mise à niveau économe en énergie pour les systèmes aérospatiaux. Avec son mécanisme de verrouillage et sa puissance nominale de 0,41 W, il constitue une alternative idéale pour les commandes de moteurs d'avion , la gestion de l'alimentation des drones et les applications nécessitant des états de commutation maintenus sans consommation d'énergie continue.

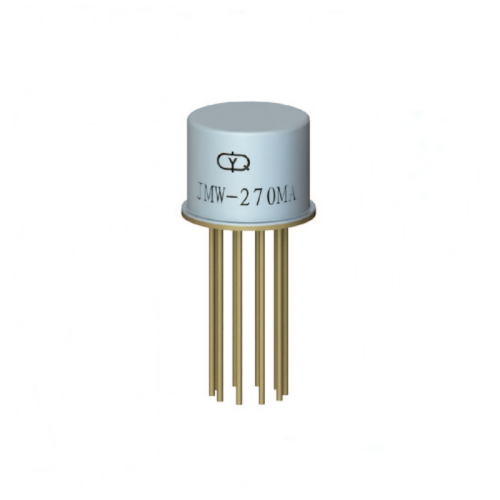

Relais militaire scellé en métal JMW-270MA TO-5
Relais de verrouillage DC d'aviation militaire JMW-270MA TO-5, remplacement du relais série eledyne 422
Relais de verrouillage DC JMW-270MA TO-5 pour utilisation aéronautique comme relais allemand alternatif TL
Relais de verrouillage d'aviation TO-5 JMW-270MA avec puissance de 0,41 W de qualité militaire
Relais métallique conçu pour les applications aéronautiques et militaires
Relais d'aviation avec conception en métal de qualité militaire
Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions
Caractéristiques et avantages du produit
Le JMW-270MA offre les avantages de la technologie de verrouillage tout en conservant la compatibilité double série :
- Remplacement double série : compatible avec les relais Teledyne série 422 et Deutsch TL.
- Technologie de verrouillage : maintient l'état de commutation sans alimentation continue, réduisant ainsi la consommation d'énergie.
- Joint hermétique de qualité militaire : joint métallique TO-5 pour une protection supérieure de l'environnement.
- Fonctionnement à faible consommation : puissance nominale de 0,41 W pour une conception de système économe en énergie.
- Performances électriques améliorées : résistance de contact inférieure (≤50 mΩ initiale) et commutation rapide (≤4 ms).
- Capacité à double charge : gère les charges de puissance (1 A à 28 V CC) et les signaux sensibles (10 à 50 µA à 10 à 50 mV).
- Conception optimisée en termes de poids : moins de 3 grammes pour les applications aérospatiales sensibles au poids.
Ce relais de verrouillage d'aviation complète la gamme complète de relais électromagnétiques militaires de YM, partageant la technologie avec notre relais polarisé JH-2S et d'autres solutions économes en énergie.

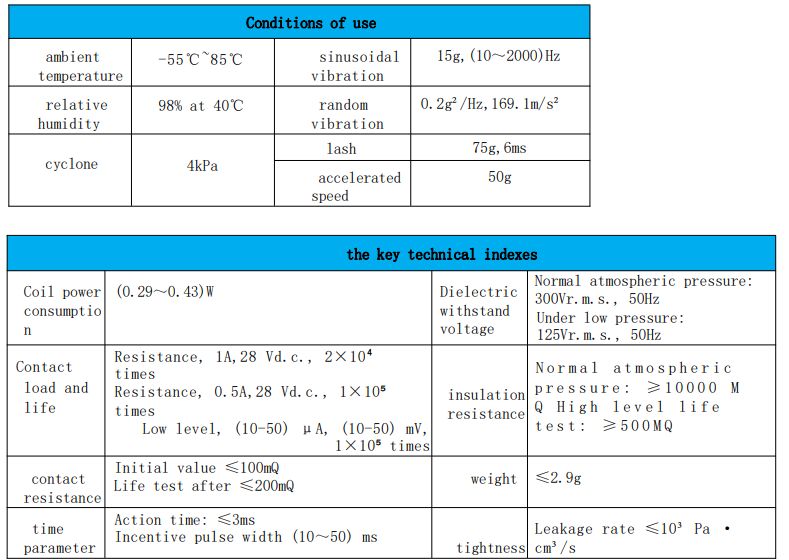

Spécifications techniques
Spécifications électriques
- Tension de bobine : 27 V CC (compatible série 422/TL)
- Indice de contact : 1 A à 28 V CC (plus de 100 000 cycles)
- Niveau de signal : 10-50 µA à 10-50 mV
- Puissance de la bobine : 0,3-0,43 W (0,41 W typique)
- Résistance de contact : ≤50 mΩ initiale, ≤200 mΩ après test de durée de vie
Fonctions de verrouillage
- Maintient sa position sans électricité
- Fonctionnement par impulsion pour le changement d'état
- Mécanisme magnétique bistable
- Fonctionnement économe en énergie
Caractéristiques de performances
- Vitesse de commutation : ≤ 4 ms temps d'action/libération
- Rigidité diélectrique : 500 Vr.ms (normal), 250 Vr.ms (basse pression)
- Résistance d'isolation : > 500 MΩ initiale
- Durée de vie opérationnelle : 100 000+ cycles

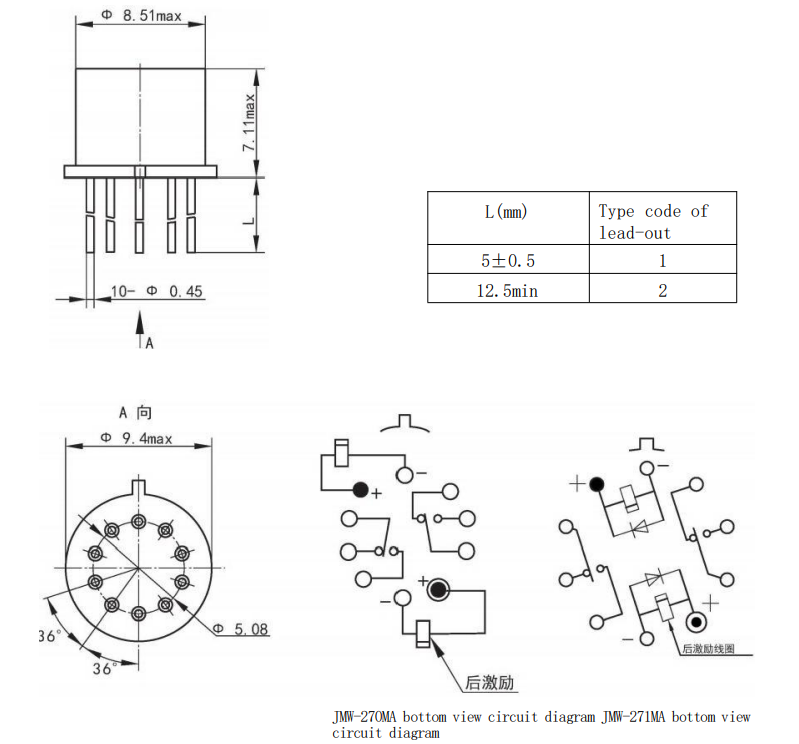

Spécifications physiques
- Emballage : boîte métallique TO-5
- Étanchéité : taux de fuite ≤1,0×10⁻³ Pa·cm³/s
- Poids : <3 grammes
- Plage de température : -65°C à +125°C
Intégration du relais de verrouillage
- Concevoir des circuits de commande d'impulsions pour un fonctionnement de réglage/réinitialisation
- Mettre en œuvre un contrôle de polarité approprié pour la fonction de verrouillage
- Vérifier la compatibilité avec les interfaces système 422/TL existantes
- Tester les performances de verrouillage dans les conditions de fonctionnement prévues
- Mettre à jour la documentation du système avec les spécifications de verrouillage
Scénarios d'application
- Systèmes d’avions et de drones alimentés par batterie
- Circuits d'alimentation de secours et de secours pour avion
- Distribution d'énergie dans les applications sensibles à l'énergie
- Circuits de fonction mémoire en avionique
- Systèmes nécessitant un état maintenu pendant une panne de courant
- Systèmes existants utilisant des composants Teledyne 422 ou Deutsch TL
Proposition de valeur
- Économies d'énergie grâce au maintien d'une puissance nulle
- Fiabilité améliorée avec états de commutation maintenus
- La compatibilité double série maximise les options de remplacement
- Production réduite de chaleur du système
- Durée de vie prolongée de la batterie dans les applications portables
- Chaîne d'approvisionnement stable pour les composants obsolètes
Certifications et conformité
- Les performances répondent/dépassent les spécifications originales du 422/TL
- Fonction de verrouillage validée par des tests
- Fabriqué selon des systèmes de qualité modernes
- Matériaux conformes RoHS
- Documentation sur l'efficacité énergétique disponible
Options de personnalisation
- Variantes de tension pour exigences de verrouillage spécifiques
- Personnalisation de la largeur d'impulsion et de la polarité
- Étanchéité environnementale améliorée
- Tests de performances de verrouillage personnalisés
- Marquage correspondant à l'identification du composant d'origine
Processus de production
- Qualification des matériaux pour les composants de verrouillage
- Fabrication de systèmes magnétiques de précision
- Ensemble mécanisme de verrouillage pour environnement contrôlé
- Processus de scellement hermétique
- Tests électriques et de verrouillage complets
- Validation finale de la qualité et du fonctionnement
Avantages de la technologie de verrouillage
- Aucune puissance de maintien par rapport à une consommation d'énergie continue
- État maintenu pendant les coupures de courant
- Production réduite de chaleur du système
- Fonctionnement économe en énergie
- Fiabilité améliorée dans les circuits critiques
Foire aux questions
Q1 : En quoi la technologie de verrouillage diffère-t-elle des relais standard ?
R : Les relais à verrouillage maintiennent leur position de commutation sans alimentation continue, en utilisant uniquement de brèves impulsions pour changer d'état. Cela réduit la consommation d’énergie et la génération de chaleur.
Q2 : Le JMW-270MA est-il compatible avec toutes les variantes Teledyne 422 et Deutsch TL ?
R : Conçu pour remplacer la forme et la fonction de variantes spécifiques des deux séries. Vérifiez la compatibilité avec vos numéros de pièces exacts à l’aide de nos données de référence croisée.
Q3 : Quels circuits de commande sont requis pour l’opération de verrouillage ?
R : Nécessite un circuit de commande d'impulsions avec un contrôle de polarité approprié pour les fonctions de réglage/réinitialisation. Notre documentation technique fournit des exigences spécifiques en matière de variateur.
Q4 : Ce relais peut-il maintenir sa position pendant une perte de puissance ?
R : Oui, le mécanisme de verrouillage maintient la dernière position de commutation sans alimentation, ce qui le rend idéal pour les circuits critiques nécessitant des états maintenus.
Q5 : Comment l’efficacité énergétique profite-t-elle aux applications aérospatiales ?
R : La consommation d'énergie réduite prolonge la durée de vie de la batterie, minimise la génération de chaleur dans les espaces clos et améliore l'efficacité globale du système dans les applications d'avions et de drones.
