Temps de relais scellé en métal militaire JZC-6Z2CM

Présentation du produit

Le JZC-6Z2CM est un relais métallique militaire hermétiquement fermé, doté d'une rare configuration de contacts 6PDT (6 forme C) : six contacts inverseurs indépendants dans un seul boîtier compact. Conçu pour résister à une accélération extrême de 75 g , ce relais est idéal pour le guidage de missiles, l'armement de munitions, le contrôle de vol de drones et les systèmes d'avions à grande variance là où les relais conventionnels échouent. Le JZC‑6Z2CM sert de remplacement direct par ajustement de forme pour les relais de la série SS de marque CII (par exemple, la série SS‑6), offrant une durée de vie améliorée et une étanchéité hermétique. Avec une consommation d'énergie de bobine ultra-faible (0,3 à 0,43 W), un temps de fonctionnement/libération rapide (≤ 4 ms) et une durée nominale (largeur d'impulsion de 10 à 50 ms), il est optimisé pour les circuits alimentés par batterie et pilotés par impulsions. Sa construction scellée verre-métal garantit des fuites ≤10⁻³ Pa·cm³/s, protégeant contre l'humidité, les vapeurs de carburant et les changements d'altitude. En tant que produit principal de la gamme de relais de YM – qui comprend le relais à scellement métallique , le relais polarisé , le relais à verrouillage , le relais sur carte PCB et le relais de puissance industriel – le JZC‑6Z2CM offre une fiabilité sans compromis pour les programmes de défense et d'aérospatiale.

Spécifications techniques

Paramètres de la bobine (27 V CC nominal)

• Consommation électrique de la bobine : (0,3–0,43) W – ultra faible pour un relais militaire 6PDT
• Tension nominale de la bobine : 27 V CC (compatible avec les systèmes aéronautiques 28 V)
• Tension d'appel (max) : 75 % de la valeur nominale
• Tension de chute (min) : 10 % de la valeur nominale
• Durée de vie (largeur d'impulsion incitative) : (10～50) ms – optimisé pour un fonctionnement pulsé

Évaluations des contacts (6PDT – 6 formulaire C)

• Configuration des contacts : 6 contacts inverseurs indépendants (6PDT)
• Courant de commutation maximum (résistif) : 1 A à 28 V DC (condition de test de référence)
• Capacité de commutation de bas niveau : (10–50)μA, (10–50)mV – 1×10⁵ opérations, idéal pour les circuits secs
• Résistance de contact initiale : ≤50 mΩ ; après test de durée de vie ≤200mΩ

Indice d'accélération et de vitesse élevé

• Résistance à l'accélération (constante / choc) : 75 g (pour 11 ms demi-sinusoïdale) – conçue pour les munitions à g élevé et les environnements de missiles
• Temps d'action (fonctionnement) : ≤4 ms (typique ≤3 ms) – commutation à grande vitesse
• Temps de libération : ≤4 ms

Diélectrique et isolation

• Rigidité diélectrique (atmosphère normale) : 500Vr.ms, 50Hz entre contacts et boîtier ; sous basse pression : 250Vr.ms
• Résistance d'isolation (atmosphère normale) : >500 MΩ à 500 V CC ; après test de durée de vie de haut niveau : > 50 MΩ

Mécanique et environnemental (qualité militaire)

• Poids : <3 g – ultra léger
• Étanchéité (taux de fuite) : ≤10⁻³ Pa·cm³/s (hermétique, joint verre-métal)
• Plage de température de fonctionnement : -65°C à +125°C
• Vibration : 20 g RMS, 10 ‑ 2 000 Hz selon MIL‑STD‑810
• Style de borne : 22 broches ou 24 broches (plaqué or, crochet à souder ou DIP)

Tous paramètres validés à 25°C ambiant. Le JZC‑6Z2CM répond aux exigences MIL‑PRF‑39016 et remplace directement les relais de la série SS‑6 de la marque CII (par exemple, SS‑26, SS‑46).

Images et visuels du produit

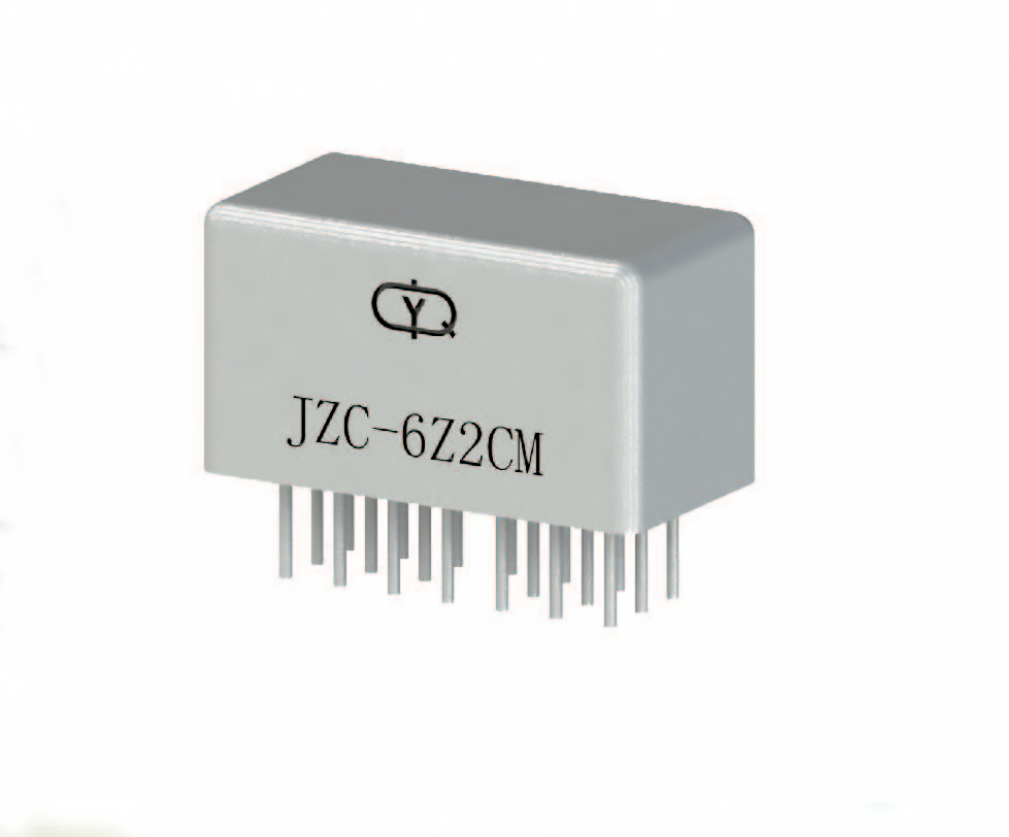

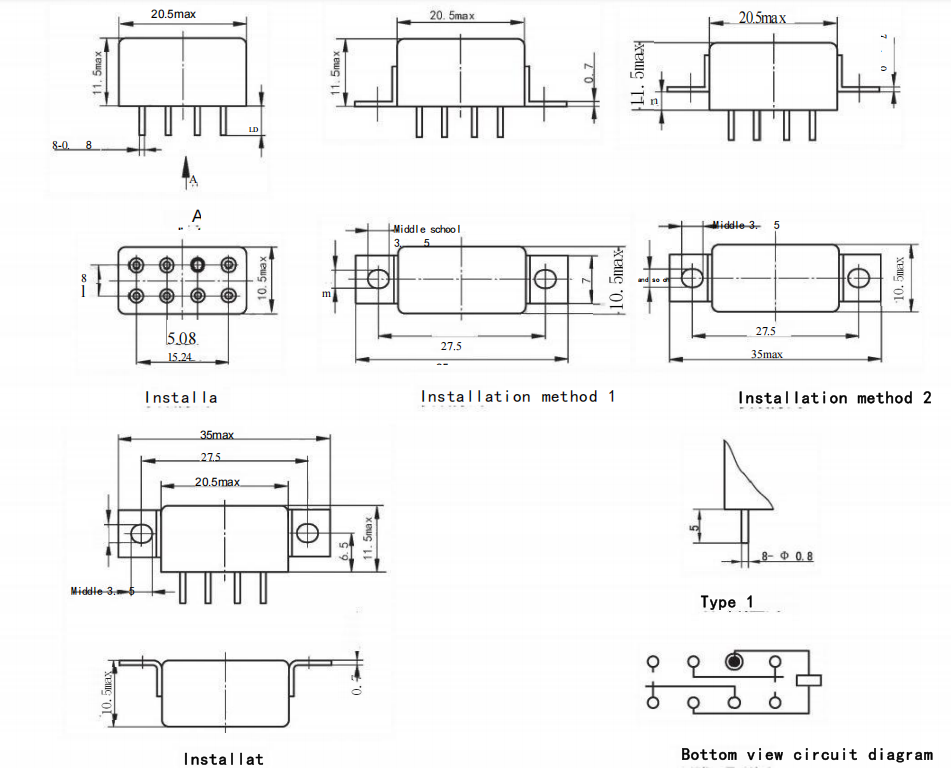

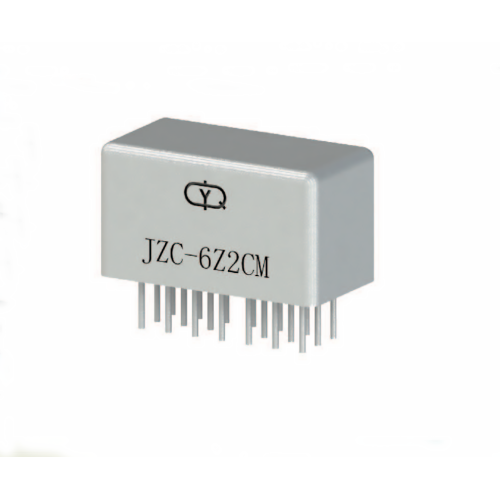

Ci-dessus : relais 6PDT hermétiquement scellé de la série JZC‑6Z2CM. Contactez YM pour obtenir le dessin dimensionnel, la configuration des broches et le guide de référence croisée CII SS.

Principales caractéristiques et avantages – Remplacement direct du CII SS

• Configuration 6PDT (6 forme C) : six contacts inverseurs indépendants dans un seul relais – élimine plusieurs relais et économise de l'espace sur la carte PCB dans les applications complexes de routage de signaux.
• Résistance à l'accélération de 75 g : résiste aux chocs et à l'accélération extrêmes rencontrés dans le guidage de missiles, la fusée d'artillerie et les avions hautes performances – inégalée par les relais commerciaux.
• Joint métallique hermétique (≤10⁻³ Pa·cm³/s) : le joint verre-métal protège contre l'humidité, le brouillard salin et les changements d'altitude – garantit un fonctionnement fiable dans les soutes d'armes et les compartiments moteur non pressurisés.
• Puissance de bobine ultra-faible (0,3 à 0,43 W) : permet un entraînement direct à partir de circuits secourus par batterie ; temps nominal (impulsion de 10 à 50 ms) idéal pour l'armement des munitions où une alimentation continue n'est pas disponible.
• Commutation rapide (≤ 4 ms) et isolation élevée : une rigidité diélectrique de 500 Vrms et une isolation > 500 MΩ empêchent la diaphonie lors de la commutation de signaux haute densité.
• Remplacement direct de la série SS de marque CII : brochage, dimensions de montage et caractéristiques électriques identiques – aucune refonte pour les systèmes existants. Compatible avec les modèles SS‑6, SS‑26, SS‑46 et similaires.

L'avantage technique de YM : le JZC‑6Z2CM exploite la technologie avancée de circuit magnétique de nos familles de relais polarisés et de relais à verrouillage , garantissant une force de contact constante sous une accélération de 75 g. En tant que véritable relais métallique militaire , il surpasse les relais CII SS en termes de durée de vie des contacts et d'herméticité. Pour les systèmes de défense complets, YM propose également un micro-interrupteur pour l'aviation , un connecteur pour l'aviation militaire , un interrupteur à bascule pour l'aviation et un interrupteur à bouton pour l'aviation – une solution unique pour l'électronique des missiles et des avions.

Comment utiliser le JZC-6Z2CM (remplacement CII SS) – étape par étape

1. Vérifiez la compatibilité du brochage : comparez le schéma de brochage JZC‑6Z2CM avec votre relais CII SS existant (par exemple, SS‑26). La disposition à 22 broches est identique, y compris les broches de bobine et six jeux de commun/NO/NC.
2. Retirez l'ancien relais : dessoudez ou débranchez le relais CII SS existant du PCB ou de la prise. Nettoyez les tampons avec de l'alcool isopropylique.
3. Installez JZC‑6Z2CM : insérez le nouveau relais dans la prise ou les trous du PCB. Veiller à la bonne orientation (indicateur broche 1).
4. Soudure (si montage sur PCB) : utilisez une soudure à noyau de colophane 60/40, température du fer ≤260°C, durée ≤5 secondes par broche. Évitez la pénétration du flux – utilisez un flux sans nettoyage.
5. Entraînement de bobine (temps nominal) : pour les applications pulsées, appliquez une impulsion de 27 V CC (10 à 50 ms) aux broches de la bobine. Le relais sera alimenté et restera dans cet état (non verrouillé) tant que la tension est appliquée ; pour les versions à verrouillage, se référer à la fiche technique spécifique.
6. Test fonctionnel en accélération : Utiliser une centrifugeuse ou un banc d'essai de choc pour vérifier le fonctionnement à 75g (si nécessaire). Mesurez la résistance de contact avant et après – elle doit rester ≤50 mΩ.

Conseil de pro pour les concepteurs de munitions : la durée de vie du JZC‑6Z2CM (impulsion de 10 à 50 ms) est idéale pour les circuits de fusées alimentés par batterie. YM peut fournir un guide de références croisées détaillé pour tous les numéros de pièce CII SS.

Scénarios d'application et principaux avantages pour l'acheteur

Applications militaires et aérospatiales typiques

• Systèmes de guidage et de contrôle des missiles : la configuration 6PDT permet la commutation de plusieurs signaux (par exemple, sorties gyroscopiques, commandes d'actionneurs) dans un seul relais – résiste à une accélération de lancement de 75 g.
• Fusée et armement d'artillerie : la bobine à impulsion convient aux circuits de sécurité/armement alimentés par batterie ; le joint hermétique empêche la dégradation de l’environnement.
• Ordinateurs de contrôle de vol des drones : commutation haute densité pour signaux de capteurs redondants – légers et résistants aux vibrations.
• Systèmes de largage d’armes d’avion : achemine les commandes d’armement et de tir vers plusieurs magasins – 6PDT gère jusqu’à six canaux indépendants.
• Modules radar et guerre électronique (GE) : routage des signaux dans des environnements à haute force (par exemple, systèmes podded).

Valeur directe pour les acheteurs internationaux (équipementiers de défense, fabricants de munitions, MRO)

• Élimine l'obsolescence : remplacement direct de la série CII SS – garantit le fonctionnement continu des systèmes de missiles et d'avions existants.
• Espace et poids réduits sur la carte : un JZC‑6Z2CM remplace trois relais DPDT (ou six SPDT) – réduit le nombre de composants et améliore la fiabilité.
• Performance environnementale supérieure : l'étanchéité hermétique et l'indice d'accélération de 75 g dépassent les spécifications originales CII SS - réduit les défaillances sur le terrain.
• Conformité mondiale : qualifié MIL‑PRF‑39016, conforme RoHS/REACH, avec fabrication AS9100D – prêt pour les contrats FMS et directs de défense.

Pour les mises à niveau des systèmes existants, YM propose des kits pré-qualifiés comprenant un relais, une prise et du matériel de montage. Échantillons d'ingénierie disponibles pour les tests de qualification.

Certifications et conformité

• MIL-PRF-39016 (hermétique, relais de signal) – données de qualification disponibles.
• MIL-STD-810G (environnement – ​​température, humidité, vibration, choc, altitude, accélération).
• MIL-STD-202 (méthodes de test – choc, accélération, vibration).
• RTCA/DO-160G (équipement aéroporté – catégories A2, S et R).
• AS9100D (gestion de la qualité aérospatiale).
• Conforme RoHS et REACH – déclaration complète des matériaux disponible.

Chaque relais JZC‑6Z2CM est testé à 100 % pour la résistance de la bobine, la tension d'activation/de chute, la résistance de contact (chacun des 6 pôles), la rigidité diélectrique, la résistance d'isolation et l'herméticité (test de fuite à l'hélium). Les unités d'échantillonnage sont soumises à des tests de centrifugation à 75 g selon MIL‑STD‑202. Des certificats de conformité (CoC) et des données de test sont fournis avec chaque expédition.

Options de personnalisation

YM prend en charge des variantes JZC‑6Z2CM sur mesure pour des programmes militaires, aérospatiaux et de munitions spécifiques. Les commandes en volume peuvent inclure :

• Tension de bobine : 12 V, 24 V, 28 V, 48 V CC – personnalisée pour correspondre aux bus électriques de la plate-forme.
• Matériau de contact : revêtement en or (standard pour niveau bas), oxyde d'argent et de cadmium (puissance 1 A) ou rhodium (niveau ultra bas).
• Style et finition du terminal : crochet à souder, DIP droit (22 broches) ou montage en surface ; placage d'or ou d'étain.
• Niveau de dépistage : commercial (standard), haute fiabilité (déverminage à 100 %, cycles de température, centrifugeuse) ou niveau spatial (DPA, tests de rayonnement).
• Marquage : Gravure laser du numéro de pièce client, du code de date ou du cachet d'inspection.

Notre équipe d'ingénierie fournit une assistance aux applications, notamment des courbes de déclassement thermique, des recommandations sur les circuits de commande et des références croisées aux références CII SS. Des quantités minimales de commande pour les variantes personnalisées s’appliquent – ​​contactez YM avec vos besoins.

Processus de production et assurance qualité (certifié AS9100D)

La ligne de production de relais militaires de YM suit un processus zéro défaut et entièrement traçable, conçu pour répondre aux exigences les plus strictes des programmes aérospatiaux, de munitions et de défense.

• Contrôle des matières premières : vérification à 100 % des alliages magnétiques, des fils de contact, des préformes en verre et des boîtes métalliques, tous provenant de fournisseurs aérospatiaux agréés avec traçabilité des COC et des lots.
• Enroulement et encapsulation de bobines : Enroulement de précision avec contrôle automatisé de la tension ; encapsulation sous vide à l'aide d'époxy à faible dégazage.
• Assemblage de contacts en salle blanche de classe 100 : Alignement des contacts 6PDT sous microscope 40x ; test de force de contact dynamique pour garantir une résistance ≤50 mΩ par pôle.
• Étanchéité hermétique et détection de fuites : Soudage par résistance sous atmosphère d'azote sec ; Test d'étanchéité par spectrométrie de masse 100% hélium (sensibilité 10⁻⁹ Pa·cm³/s).
• Dépistage d'accélération (100 % pour les lots à valeur élevée) : test de centrifugation à 75 g selon MIL‑STD‑202, méthode 212. Également : choc thermique (-65 °C à +125 °C, 10 cycles), accélération constante et déverminage (168 heures à 125 °C).
• Test électrique final : le système de test automatisé (ATS) mesure tous les paramètres selon MIL‑PRF‑39016, y compris la résistance de contact de chacun des six pôles.
• Analyse physique destructive (DPA) : Une unité par lot sectionnée selon MIL‑STD‑1580 pour l'exécution interne.

Avec des décennies d'expérience dans la production de relais à scellement métallique et de relais de signal PCB , YM a fourni des relais aux principaux entrepreneurs de défense et fabricants de missiles. Le JZC‑6Z2CM est conçu pour dépasser la fiabilité des relais CII SS d'origine, garantissant une prise en charge à long terme des systèmes d'armes existants et de nouvelle génération.
