Relais électromagnétique militaire à force équilibrée JQX-QY2M

Présentation du produit

Le JQX-QY2M est un relais d'étanchéité métallique militaire spécialisé doté d'une technologie électromagnétique avancée à force équilibrée pour des performances supérieures dans les environnements à forte intensité de vibrations. Ce relais CC d'aviation haut de gamme sert de remplacement à double compatibilité pour les composants des séries LEACH M320 et DEUTSCH E125, offrant une fiabilité améliorée et une gestion des stocks simplifiée. En tant que relais électromagnétique militaire de précision avec étanchéité de 2,5 Kpa et configuration DPST, il offre des performances de commutation stables dans les applications aérospatiales exigeantes. Fabriquée par YM avec plus de 18 ans d'expertise spécialisée, cette alternative au relais de verrouillage magnétique scellé combine une ingénierie innovante avec une durabilité de niveau militaire pour les systèmes de contrôle critiques.

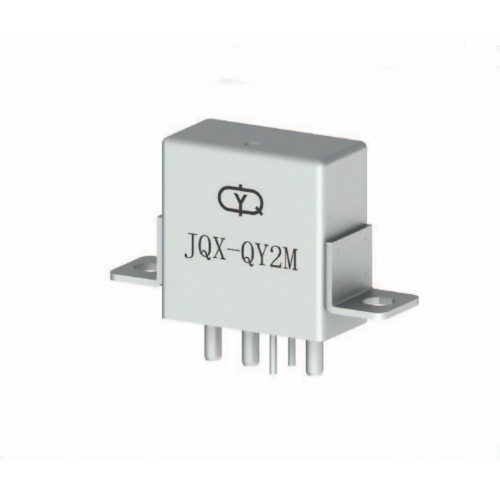

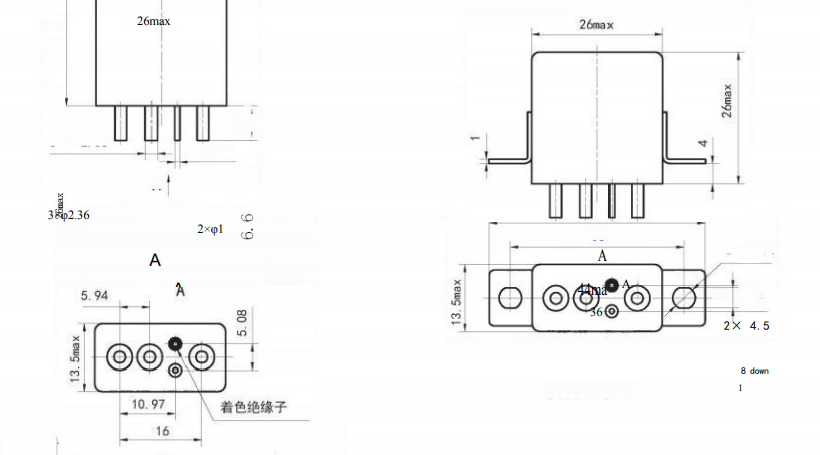

Images du produit

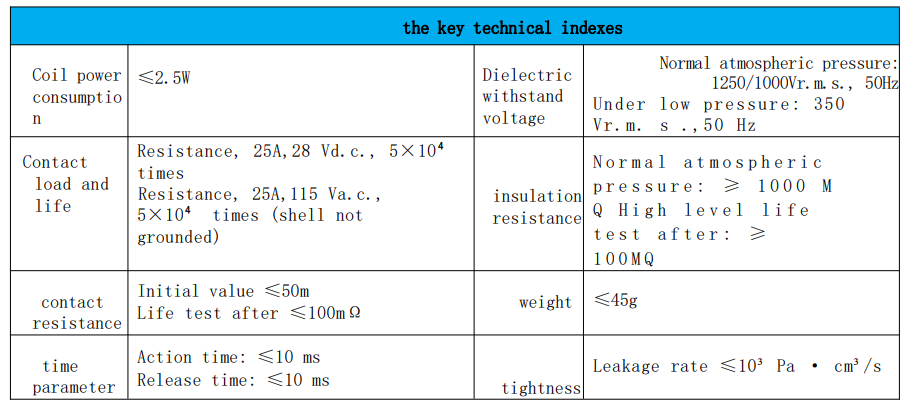

Spécifications techniques

• Configuration des contacts : DPST (bipolaire unidirectionnel)
• Tension nominale de la bobine : 27 VDC Standard
• Valeur nominale du contact : 1 A à charge résistive de 28 V CC
• Consommation électrique de la bobine : 0,3-0,43 W
• Capacité de contact de bas niveau : (10-50)μA, (10-50)mV, 1×10⁶ opérations
• Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique)
• Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
• Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
• Poids : <3g
• Performance d'étanchéité : pression nominale de 2,5 Kpa ; Taux de fuite ≤10⁻³ Pa·cm³/s

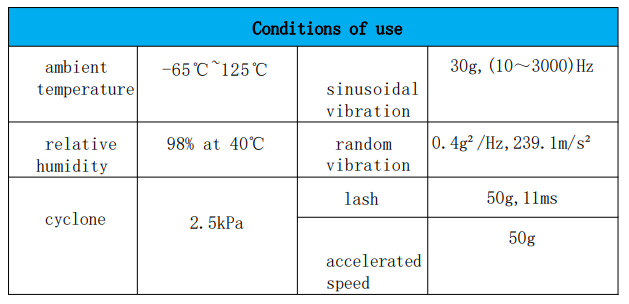

• Température de fonctionnement : -65°C à +125°C
• Double remplacement pour : série LEACH M320 et série DEUTSCH E125
• Caractéristique spéciale : conception électromagnétique à force équilibrée pour la résistance aux vibrations

Principales caractéristiques et avantages

1. Technologie avancée de force équilibrée : la conception électromagnétique brevetée minimise les rebonds de contact induits par les vibrations pour un fonctionnement fiable dans des environnements à fortes vibrations.
2. Compatibilité double série : un relais unique remplace les séries LEACH M320 et DEUTSCH E125, réduisant ainsi la complexité des stocks et les coûts d'approvisionnement.
3. Étanchéité environnementale optimisée : une pression nominale de 2,5 Kpa avec étanchéité hermétique garantit des performances fiables dans les applications à altitude modérée.
4. Durabilité de qualité militaire : la construction en acier inoxydable SUS304/316 résiste aux conditions environnementales difficiles et aux contraintes mécaniques.
5. Fiabilité améliorée : le mécanisme à force équilibrée réduit l'usure des contacts et prolonge la durée de vie opérationnelle dans les installations sujettes aux vibrations.
6. Conception optimisée du relais de carte PCB : conçue pour une excellente soudabilité et des performances thermiques dans les configurations de circuits imprimés compactes de l'aérospatiale.

Scénarios d'application

Ce relais métallique militaire spécialisé est conçu pour les applications aérospatiales sensibles aux vibrations :

• Systèmes avioniques d'avion : interfaces de commandes de vol, équipements de navigation et commutation de systèmes de communication
• Électronique d'hélicoptère : systèmes de contrôle du rotor, gestion du vol à forte intensité de vibrations et interfaces de capteurs
• Véhicules terrestres militaires : équipements de communication, contrôles du système de surveillance et interfaces de gestion de combat
• Commandes de vol du drone : commutation du système de stabilisation, contrôle de la charge utile et interfaces système autonomes
• Environnements vibratoires industriels : équipements de test, commandes de machines et systèmes de mesure
• Maintenance du système existant : remplacement direct dans les installations LEACH M320 et DEUTSCH E125

Étapes d'installation et d'intégration

1. Identification du système : Déterminez s'il faut remplacer les composants LEACH M320 ou DEUTSCH E125.
2. Évaluation des vibrations : évaluer les caractéristiques de vibration de l'environnement d'installation.
3. Vérification de la compatibilité des PCB : vérifiez que l'empreinte correspond à la disposition du système cible (compatible M320 et E125).
4. Retrait des composants : dessoudez soigneusement le relais existant à l'aide d'un équipement à température contrôlée.
5. Préparation de la surface : nettoyez soigneusement les pastilles du PCB et vérifiez les exigences d'intégrité des joints de soudure.
6. Placement de précision : alignez le JQX-QY2M avec l'orientation correcte des broches correspondant au composant d'origine.
7. Soudure résistante aux vibrations : utilisez des techniques de soudure renforcée adaptées aux environnements vibratoires.
8. Vérification fonctionnelle : Testez le fonctionnement du relais dans des conditions de fonctionnement simulées si possible.

Proposition de valeur d'approvisionnement

• Optimisation des stocks : un composant remplace deux numéros de pièces hérités distincts, réduisant ainsi considérablement le nombre de SKU.
• Fiabilité améliorée du système : la technologie de force équilibrée réduit les défaillances liées aux vibrations dans les applications critiques.
• Coûts de qualification réduits : la double compatibilité minimise les exigences de test et d’approbation pour les opérateurs de flottes mixtes.
• Simplification de la chaîne d'approvisionnement : l'approvisionnement consolidé auprès d'un seul fabricant fiable réduit la complexité des achats.
• Réduction des coûts du cycle de vie : une durée de vie prolongée et des besoins de maintenance réduits réduisent les coûts totaux de possession.
• Relais militaire scellé en métal JQX-QY2M
• Relais électromagnétique militaire à force équilibrée JQX-QY2M
• Le relais en métal JQX-QY2M 2.5Kpa de C.C d'aviation militaire remplacent LEACH M320
• Relais DC DPST d'aviation avec JQX-QY2M de qualité militaire , remplacement DEUTSCH E125
• Relais électromagnétique DC scellé à force équilibrée militaire JQX-QY2M
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Certifications et conformité

• Composants et matériaux certifiés CE et UL
• Conforme aux spécifications des relais militaires MIL-PRF-6106
• Processus de fabrication et systèmes qualité audités par SGS
• Matériaux et méthodes de production conformes RoHS
• Système de gestion de la qualité certifié ISO 9001 : 2015
• Tests de vibration selon les normes aérospatiales et militaires pertinentes

Options de personnalisation

Bien qu'optimisé pour une double compatibilité, YM offre une personnalisation complète :

• Tensions de bobine alternatives (12 V, 24 V, 48 V CC) pour les exigences spécifiques du système
• Caractéristiques d'amortissement des vibrations modifiées pour des applications spécialisées
• Étanchéité améliorée pour les exigences spécifiques d'altitude/pression
• Étalonnage spécial de force équilibrée pour les environnements de vibrations extrêmes
• Configurations de contacts personnalisées ou caractéristiques de commutation
• Étiquetage privé et packages de documentation spécifiques à l'application

Notre expertise s'étend aux technologies de relais automobile , de relais de puissance industriel et de relais de signal PCB , avec une vaste expérience ODM au service des fabricants aérospatiaux mondiaux.

Processus d'assurance qualité

Chaque JQX-QY2M est soumis à une vérification de qualité rigoureuse en 7 étapes :

1. Certification des matières entrantes avec documentation complète de traçabilité
2. Usinage de précision de composants à force équilibrée avec surveillance SPC
3. Équilibrage et calibrage des circuits électromagnétiques pour des performances optimales
4. Assemblage de contact avec des matériaux et une conception résistants aux vibrations
5. Étanchéité hermétique avec test et vérification du taux de fuite à 100 %
6. Tests de vibration pour vérifier les performances de force équilibrée
7. Double vérification de compatibilité avec les normes LEACH M320 et DEUTSCH E125
