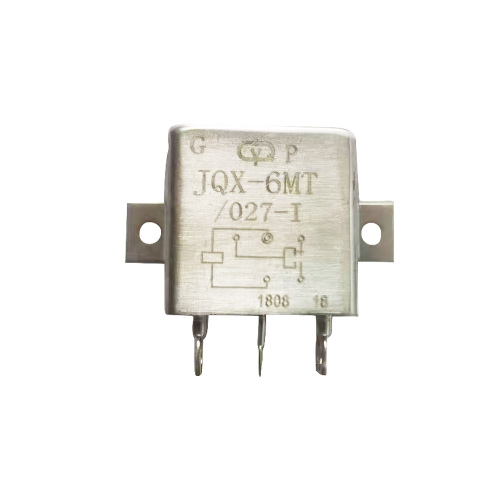

Relais métallique d'aviation militaire JQX-6MT 27V

Relais métallique d'aviation militaire JQX-6MT | 12V/27V | Remplacement direct de la série P3H russe

Présentation du produit

Le JQX-6M (et le JQX-6MT ) est un relais d'étanchéité métallique militaire haut de gamme conçu spécifiquement pour remplacer les anciens relais russes de la série P3H dans les systèmes aérospatiaux et de défense. Doté d'un boîtier métallique robuste de qualité militaire et disponible en versions bobine 12 V CC et 27 V CC, ce relais CC aviation garantit des performances fiables et une continuité du système pour les applications critiques où les composants d'origine sont obsolètes ou difficiles à trouver.

Spécifications techniques

• Modèles : JQX-6M (standard), JQX-6MT (variante)
• Tension de bobine : 12 V CC ou 27 V CC (à préciser lors de la commande)
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale du contact : 1 A à 28 V CC (résistif)
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Résistance d'isolation : > 500 MΩ
• Poids : <3g

Principales caractéristiques et avantages

• Remplacement direct de la série P3H : la compatibilité exacte de la forme, de l'ajustement et des fonctions garantit un remplacement fluide dans les équipements d'origine russe existants.
• Flexibilité à double tension : disponible en versions de bobine 12 V et 27 V pour correspondre à diverses tensions du système existant, offrant plus de polyvalence que les relais de signal PCB à tension unique.
• Boîtier métallique de qualité militaire : le joint entièrement hermétique offre une protection supérieure contre l'humidité, les vibrations et les contaminants environnementaux, dépassant la durabilité des relais de carte PCB standard.
• Conception haute fiabilité : construit comme un véritable relais électromagnétique militaire avec une durée de vie minimale de 100 000 opérations pour les circuits critiques.
• Commutation rapide et précise : le temps de réponse ≤ 4 ms répond aux exigences des systèmes de contrôle avionique et UAV modernes tout en maintenant la compatibilité.

Procédure d'installation

1. Identifiez la pièce d'origine : confirmez que le système utilise un relais russe de la série P3H et déterminez la tension de sa bobine (12 V ou 27 V).
2. Sélectionnez le bon modèle : commandez le JQX-6M avec la tension de bobine correspondante (12 V ou 27 V).
3. Préparation du système : Mettez l'équipement hors tension en toute sécurité avant de commencer le remplacement.
4. Remplacement : retirez soigneusement l'ancien relais P3H et installez le JQX-6M, en veillant à une orientation identique des broches.
5. Vérification : rétablir l'alimentation et effectuer des tests fonctionnels pour valider le bon fonctionnement de la commutation.

Scénarios d'application

Ce relais est indispensable à la maintenance et à la mise à niveau des systèmes d'origine russe. Il offre une valeur critique en fournissant une alternative fiable et disponible. Les applications clés incluent : les mises à niveau de l'avionique des avions russes/soviétiques, les systèmes de contrôle de drones et d'UAV basés sur des conceptions plus anciennes, l'électronique des véhicules terrestres militaires, les systèmes de contrôle industriels utilisant des relais de la série P3H et toute application où un équivalent de relais DPDT 8 broches 27 V robuste et hermétique est requis. Sa fiabilité le rend idéal là où un relais de puissance industriel standard pourrait ne pas répondre aux exigences environnementales ou de facteur de forme.

Qualité et conformité

Fabriqué dans notre usine certifiée ISO 9001 sous un système de gestion de qualité rigoureux. Le JQX-6M est produit avec des processus conçus pour répondre aux normes de fiabilité attendues dans les applications militaires et aéronautiques, conformément à notre gamme complète de produits de relais métalliques militaires .

Options de personnalisation

Nous proposons des services OEM/ODM pour des exigences spécialisées. Bien qu'il soit conçu comme un remplacement standard, des modifications telles que des longueurs de câble spécifiques, un marquage personnalisé ou des tests supplémentaires peuvent être organisées pour les commandes en volume, similaires aux services pour notre relais polarisé JH-2S .

FAQ

Q : Quelle est la différence entre JQX-6M et JQX-6MT ?
R : Ce sont des équivalents fonctionnels avec des variations internes ou de marquage mineures potentielles. Les deux sont conçus pour remplacer le P3H. Précisez la tension de bobine requise (12 V ou 27 V) lors de la commande.

Q : Ce relais est-il interchangeable avec toutes les variantes P3H ?
R : Il est conçu pour remplacer les relais courants de la série P3H (par exemple, P3H34). Vérifiez toujours le brochage et les dimensions par rapport à la fiche technique de votre variante P3H spécifique.

Q : Puis-je utiliser la version 27 V dans un système 24 V ?
R : Le relais est conçu pour un fonctionnement nominal de 27 V. Son utilisation dans un système 24 V peut affecter les caractéristiques d'entrée et de sortie. Pour des performances optimales, utilisez la tension spécifiée pour votre système.

Q : Des échantillons sont-ils disponibles pour tester la compatibilité ?
R : Oui, nous fournissons des échantillons aux clients B2B qualifiés pour évaluation et vérification par rapport à leur relais et application P3H spécifiques.
