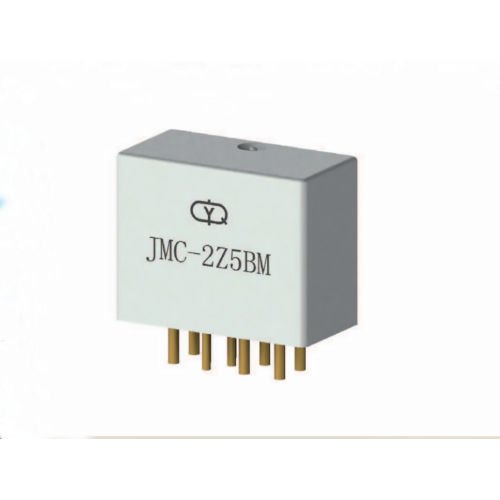

Relais de verrouillage en métal militaire JMC-2Z5BM

Présentation du produit

Le JMC-2Z5BM est un relais d'étanchéité métallique militaire haute performance conçu pour les environnements de vibrations extrêmes avec son indice d'accélération exceptionnel de 75 g. Ce relais CC d'aviation avancé remplace directement les composants des séries LEACH M212 et DEUTSCH E205, offrant une durabilité et une fiabilité supérieures. En tant que relais électromagnétique militaire de précision avec une étanchéité environnementale de 2,5 Kpa et une fonction de synchronisation intégrée, il offre des performances de commutation stables dans les applications aérospatiales et de défense les plus exigeantes. Fabriqué par YM avec plus de 18 ans d'expertise spécialisée, ce relais de puissance intermédiaire combine une construction robuste avec un contrôle de synchronisation précis pour les systèmes de drones, d'avions et de véhicules militaires.

Images du produit

Spécifications techniques

• Configuration des contacts : DPDT (double pôle double jet)
• Tension nominale de la bobine : 27 VDC Standard
• Valeur nominale du contact : 1 A à charge résistive de 28 V CC
• Consommation électrique de la bobine : 0,3-0,43 W
• Capacité de contact de bas niveau : (10-50)μA, (10-50)mV, 1×10⁶ opérations
• Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique) avec contrôle de synchronisation
• Plage de synchronisation : synchronisation de fonctionnement/libération réglable (plage de 10 à 50 ms)
• Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
• Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
• Poids : <3g
• Performance d'étanchéité : pression nominale de 2,5 Kpa ; Taux de fuite ≤10⁻³ Pa·cm³/s

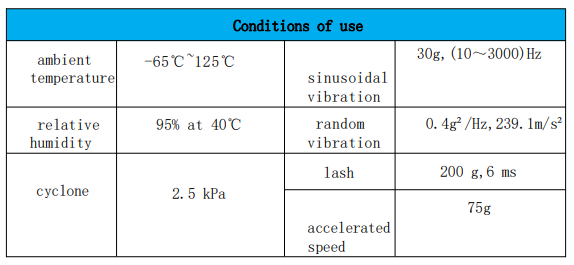

• Résistance aux vibrations/chocs : indice d’accélération de 75 g (environnement de vibrations extrêmes)
• Température de fonctionnement : -65°C à +125°C
• Compatibilité de remplacement : série LEACH M212 et série DEUTSCH E205

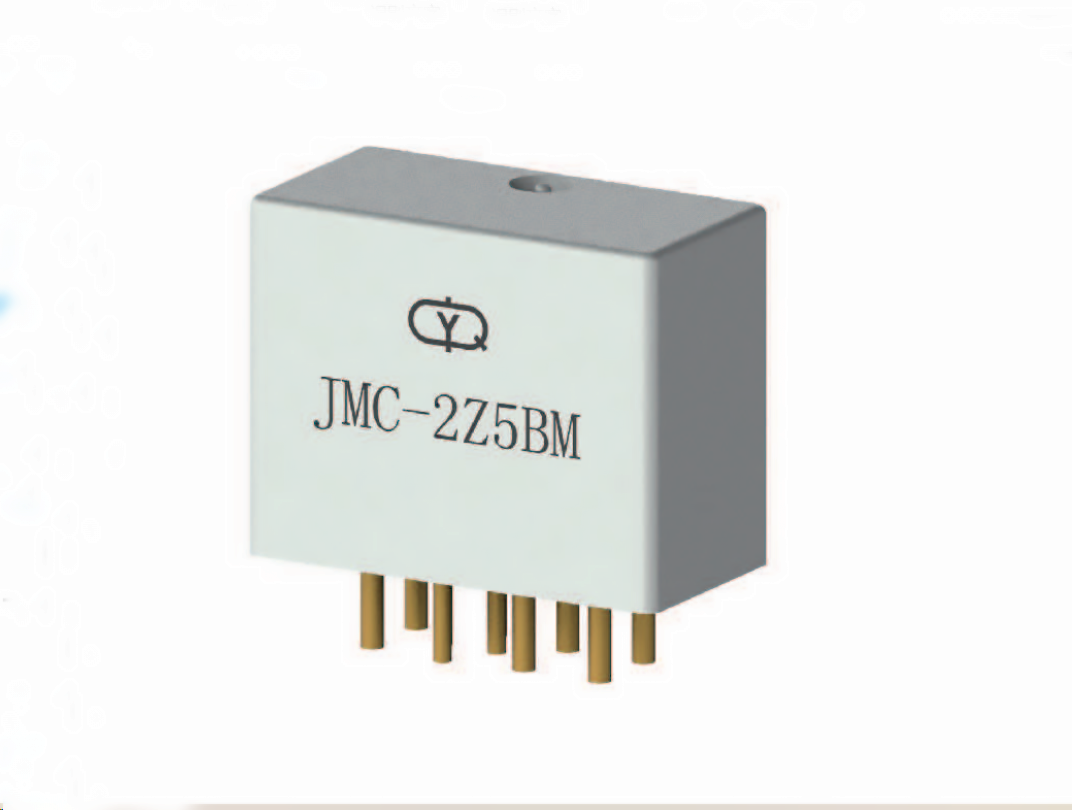

• Relais militaire scellé en métal JMC-2Z5BM
• Relais métallique d'aviation militaire JMC-2Z5BM, remplacé par une évaluation du temps pour une utilisation par drone
• Remplacez DEUTSCH E205 par un relais métallique d'aviation JMC-2Z5BM
• Relais métallique JMC-2Z5BM 2,5 kpa 75 g pour usage militaire et aéronautique, remplacement de LEACH M212
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions
• Relais métallique d'aviation militaire JMC-2Z5BM, remplacement de Russina РПК43В.027-10
• Remplacement alternatif du relais métallique d'aviation DEUTSCH E205 JMC-2Z5BM du РПК41В 023-10
• Relais métallique JMC-2Z5BM 2,5 kpa 75 g pour usage militaire et aéronautique, remplacement de la série LEACH M212

Principales caractéristiques et avantages

1. Résistance extrême aux vibrations : son indice d'accélération exceptionnel de 75 g le rend adapté aux systèmes de missiles, aux véhicules d'artillerie et aux environnements à vibrations sévères.
2. Contrôle de synchronisation intégré : fonction de synchronisation réglable de 10 à 50 ms pour des applications de séquençage précises dans les systèmes de contrôle de drones et de vol.
3. Compatibilité double série : un relais unique remplace les séries LEACH M212 et DEUTSCH E205, simplifiant ainsi la maintenance des équipements de flotte mixte.
4. Étanchéité environnementale optimisée : la pression nominale de 2,5 Kpa offre des performances fiables pour la plupart des applications d'avions et de véhicules militaires.
5. Construction de qualité militaire : la construction renforcée en acier inoxydable SUS304/316 résiste aux contraintes mécaniques extrêmes et aux conditions environnementales.
6. Conception améliorée du relais de carte PCB : optimisé pour un montage résistant aux vibrations et une intégrité fiable des joints de soudure dans les environnements difficiles.

Scénarios d'application

Ce relais métallique militaire robuste est conçu pour des conditions de fonctionnement extrêmes :

• Systèmes de missiles et de fusées : commandes de séquence de lancement, commutation du système de guidage et circuits de fin de vol
• Électronique d'artillerie et de char : systèmes de contrôle de tir, commandes de stabilisation et circuits d'interface d'armes
• Systèmes de drones militaires : circuits de synchronisation des contrôleurs de vol, séquençage du déploiement de la charge utile et commandes de systèmes autonomes
• Commandes de moteur d'avion : gestion du moteur à forte intensité de vibrations et commandes du groupe auxiliaire de puissance
• Équipement de support au sol : systèmes de test sujets aux vibrations, équipements de maintenance et systèmes déployables sur le terrain
• Maintien du système existant : remplacement direct dans les systèmes basés sur LEACH M212 et DEUTSCH E205

Étapes d'installation et d'intégration

1. Évaluation du système : déterminez s'il s'agit de remplacer les composants LEACH M212 ou DEUTSCH E205.
2. Configuration de la synchronisation : définissez la synchronisation de fonctionnement/libération requise en fonction des exigences de l'application (10 à 50 ms).
3. Analyse des vibrations : évaluez l'environnement d'installation pour confirmer l'adéquation de l'indice de 75 g.

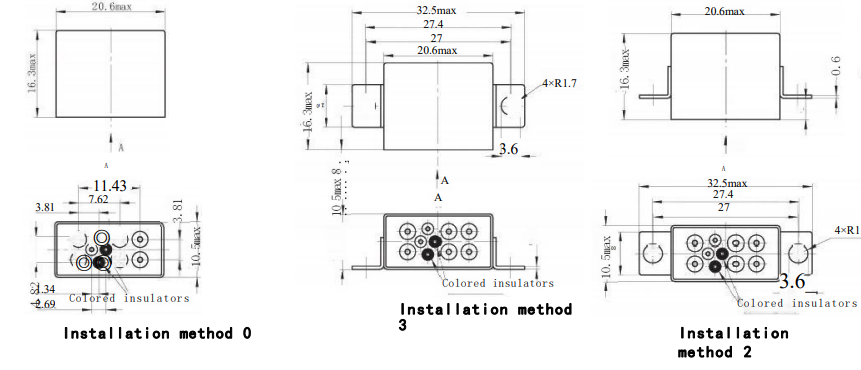

4. Vérification du PCB : confirmez la compatibilité de l'empreinte avec la disposition du système cible.
5. Retrait des composants : dessoudez soigneusement le relais existant à l'aide d'un équipement approprié.
6. Préparation résistante aux vibrations : utilisez des techniques de montage et de soudure renforcées sur PCB.
7. Installation de précision : alignez le JMC-2Z5BM avec l'orientation correcte correspondant au composant d'origine.
8. Vérification du timing : testez les performances du timing dans des conditions de fonctionnement simulées.

Proposition de valeur d'approvisionnement

• Pannes du système réduites : l'indice de vibration de 75 g réduit considérablement les pannes induites par les vibrations dans les environnements difficiles.
• Consolidation des stocks : un composant prend en charge deux systèmes existants, réduisant ainsi les besoins en matière d'inventaire de pièces de rechange.
• Fiabilité de mission améliorée : une résistance supérieure aux vibrations garantit que les systèmes critiques restent opérationnels dans des conditions extrêmes.
• Logistique simplifiée : la double compatibilité réduit les exigences de formation et de documentation pour le personnel de maintenance.
• Économies sur les coûts du cycle de vie : une durée de vie prolongée et des taux de défaillance réduits réduisent les coûts totaux de possession.

Certifications et conformité

• Composants et matériaux certifiés CE et UL
• Conforme aux spécifications des relais militaires MIL-PRF-6106
• Processus de fabrication et systèmes qualité audités par SGS
• Matériaux et méthodes de production conformes RoHS
• Système de gestion de la qualité certifié ISO 9001 : 2015
• Tests de vibration selon MIL-STD-810 pour les environnements extrêmes

Options de personnalisation

Bien qu'optimisé en tant que double remplacement, YM offre une personnalisation complète :

• Tensions de bobine alternatives (12 V, 24 V, 48 V CC) pour les exigences spécifiques du système
• Plages de synchronisation et caractéristiques personnalisées pour les applications spécialisées
• Amortissement amélioré des vibrations pour des profils de fréquence spécifiques
• Tests et contrôles spéciaux pour les conditions environnementales extrêmes
• Configurations de contacts ou valeurs nominales de courant modifiées
• Étiquetage privé et packages de documentation spécifiques à la mission

Notre expertise en matière de fabrication couvre les technologies de relais automobile , de relais de nouvelle énergie et de relais de signal PCB , avec une vaste expérience au service des marchés de la défense et de l'aérospatiale.

Processus d'assurance qualité

Chaque JMC-2Z5BM est soumis à une vérification de qualité rigoureuse en 8 étapes :

1. Certification des matières entrantes avec documentation complète de traçabilité
2. Usinage de précision de composants résistants aux vibrations avec surveillance SPC
3. Étalonnage du mécanisme de synchronisation et vérification des performances
4. Ensemble de contact avec matériaux renforcés pour environnements vibratoires
5. Étanchéité hermétique avec test et vérification du taux de fuite à 100 %
6. Tests de vibration étendus à 75 g selon les normes MIL-STD-810
7. Tests de précision de synchronisation dans des conditions de température et de vibration
8. Double vérification de compatibilité avec les normes LEACH M212 et DEUTSCH E205
