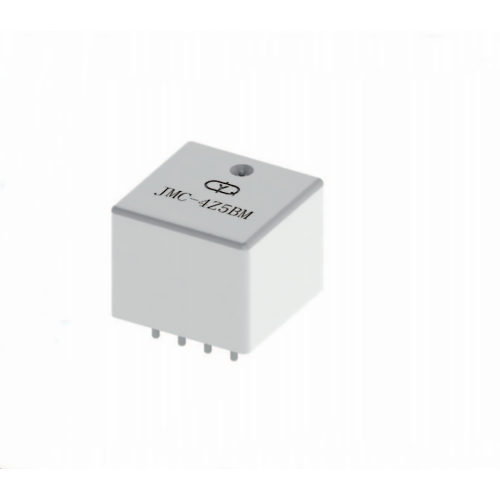

Relais CC à verrouillage métallique pour l'aviation militaire JMC-4Z5BM

Relais de verrouillage en métal militaire JMC-4Z5BM | 4DPDT 16 broches | Remplacement direct du LEACH M222

Présentation du produit

Le JMC-4Z5BM est un relais de verrouillage magnétique scellé avancé conçu spécifiquement pour remplacer directement la série LEACH M222. Doté d'une configuration 4DPDT sophistiquée avec 16 broches et évalué pour un fonctionnement basse pression de 2,5 KPa, ce relais de verrouillage d'aviation intelligent maintient son état sans alimentation continue, ce qui le rend idéal pour les systèmes militaires et aéronautiques économes en énergie et à sécurité intégrée.

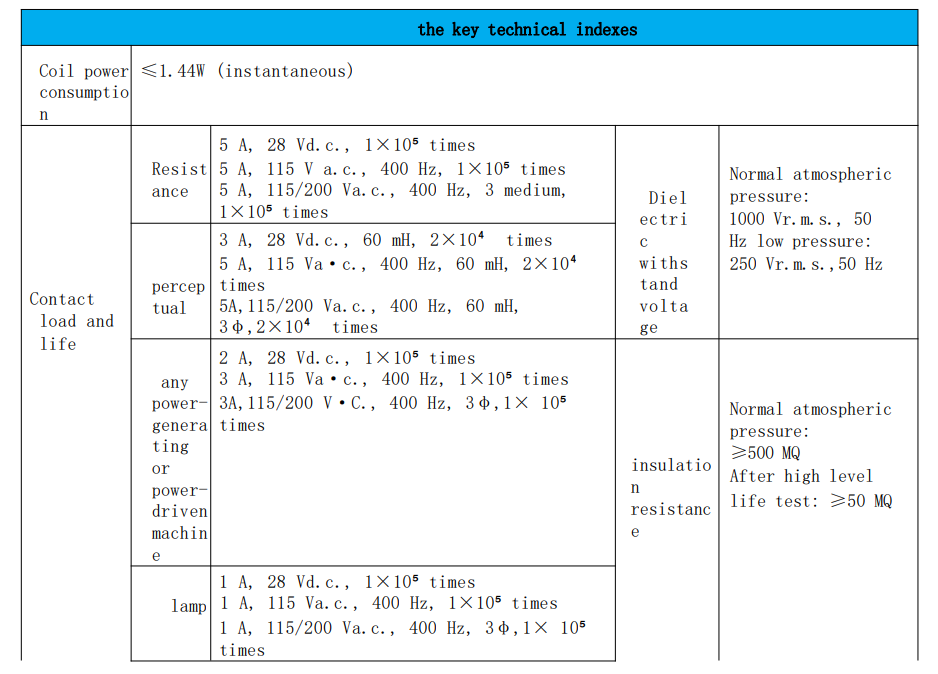

Spécifications techniques

• Modèle : JMC-4Z5BM (verrouillage 4DPDT)
• Configuration : 16 broches, 4 formes C (4DPDT)
• Valeur nominale des contacts : 1 A à 28 V CC
• Tension de bobine : 27 V CC Standard
• Type de verrouillage : magnétique, bistable

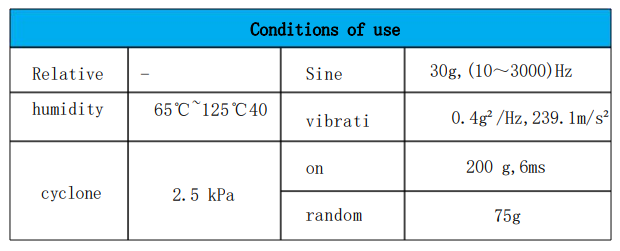

• Pression nominale : 2,5 KPa opérationnel
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤4 ms
• Poids : <3g

Principales caractéristiques et avantages

• Remplacement exact du LEACH M222 : la compatibilité de forme, d'ajustement et de fonction garantit des mises à niveau transparentes du système sans refonte.
• Conception de verrouillage économe en énergie : maintient la position du commutateur sans alimentation, réduisant ainsi la consommation d'énergie du système et la génération de chaleur par rapport aux relais électromagnétiques militaires standard.
• Commutation 4DPDT haute densité : la configuration à 16 broches fournit quatre circuits indépendants à double direction dans un boîtier compact, idéal pour les applications complexes de relais de carte PCB .
• Étanchéité environnementale de 2,5 kPa : le joint hermétique en métal garantit des performances fiables dans des conditions de basse pression/haute altitude au-delà des capacités standard du relais de signal PCB .
• Fonctionnement à sécurité intégrée : maintient le dernier état en cas de perte de puissance, essentiel pour les systèmes de sécurité aérienne.
• Relais militaire scellé en métal JMC-4Z5BM
• Relais de verrouillage en métal militaire JMC-4Z5BM
• Relais de verrouillage en métal militaire, remplacement de la série LEACH M222
• Relais de verrouillage d'aviation avec durée nominale JMC-4Z5BM 2,5 Kpa
• Relais de verrouillage militaire intelligent 4DPDT JMC-4Z5BM avec 16 broches pour usage aéronautique
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Processus d'intégration

1. Confirmez que votre système utilise des relais de verrouillage de la série LEACH M222.
2. Documentez la configuration de câblage existante pour l'interface à 16 broches.
3. Mettez complètement l’équipement hors tension avant de le remplacer.
4. Retirez soigneusement l'ancien relais M222 et installez le JMC-4Z5BM avec un alignement précis des broches.
5. Rebranchez le câblage conformément à la documentation et effectuez des tests fonctionnels.

Scénarios d'application

Ce relais de verrouillage intelligent offre une valeur significative dans : les systèmes de commutation de cockpit d'avion, les circuits de contrôle de mission d'UAV, le routage d'alimentation des équipements de communication militaires, le contrôle de sous-système satellite et toute application nécessitant le maintien de l'état pendant les coupures de courant. Sa conception multicircuit consolide les composants, simplifiant les configurations par rapport à l'utilisation de plusieurs unités de relais DPDT 8 broches 27 V.

Qualité et certifications

Fabriqué dans notre usine certifiée ISO 9001 avec des processus conçus pour répondre aux normes de fiabilité militaires et aérospatiales. Chaque JMC-4Z5BM est soumis à des tests électriques complets, notamment une vérification de la fonction de verrouillage et une validation du joint environnemental.

Options de personnalisation

Nous offrons des capacités OEM/ODM étendues. Des tensions de bobine personnalisées, des caractéristiques de synchronisation spécifiques ou des configurations de broches modifiées peuvent être développées pour les exigences de volume, similaires aux services fournis pour notre relais polarisé JH-2S et d'autres composants spécialisés.

FAQ

Q : En quoi un relais à verrouillage diffère-t-il d'un relais standard ?
R : Un relais à verrouillage maintient sa dernière position de commutation sans alimentation continue de la bobine, tandis qu'un relais standard revient à sa position par défaut lorsque l'alimentation est coupée. Cela le rend idéal pour les fonctions de mémoire et les économies d'énergie.

Q : La valeur nominale de 2,5 KPa est-elle suffisante pour l'aviation commerciale ?
R : Oui, 2,5 KPa correspond à un fonctionnement fiable à des altitudes de croisière typiques, ce qui le rend adapté à la plupart des applications aéronautiques.

Q : Ce relais peut-il remplacer les relais sans accrochage dans les systèmes existants ?
R : Non, les relais avec et sans verrouillage ont des principes de fonctionnement et des circuits de commande fondamentalement différents. Il est spécialement conçu pour remplacer les relais de verrouillage LEACH M222.

Q : Des échantillons sont-ils disponibles pour les tests fonctionnels ?
R : Oui, les clients B2B qualifiés peuvent demander des échantillons pour vérifier la compatibilité et les performances dans leur application spécifique.
