Relais de verrouillage militaire JMX-4Z15BM

Présentation du produit

Le JMX-4Z15BM est un relais de verrouillage magnétique scellé avancé combinant un fonctionnement bistable avec un contrôle de synchronisation de précision pour les applications aérospatiales critiques. Ce relais d'étanchéité en métal militaire haut de gamme sert de remplacement direct à double compatibilité pour les composants des séries DEUTSCH EL415 et LEACH KL, offrant une fonctionnalité et une fiabilité améliorées. En tant que relais de verrouillage d'aviation sophistiqué avec une étanchéité environnementale de 2,5 Kpa, il maintient son état de commutation sans consommation d'énergie continue, ce qui le rend idéal pour les systèmes sensibles à la puissance. Fabriqué par YM avec plus de 18 ans d'expertise spécialisée, ce relais électromagnétique militaire intègre une technologie de verrouillage avec une synchronisation programmable pour les séquences de contrôle aérospatiales complexes.

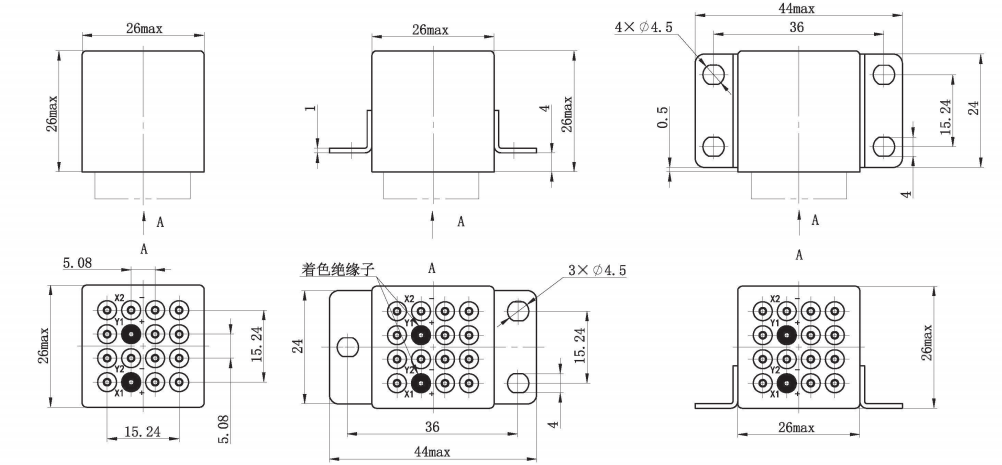

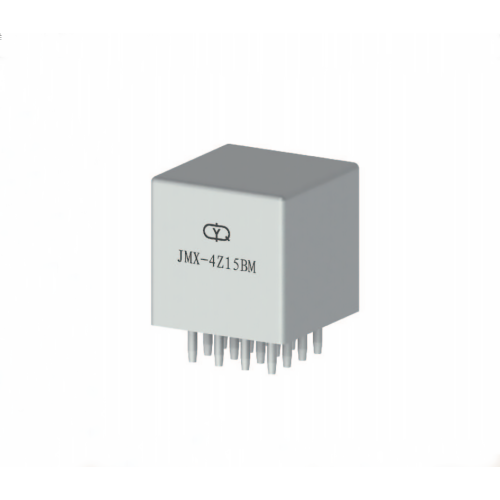

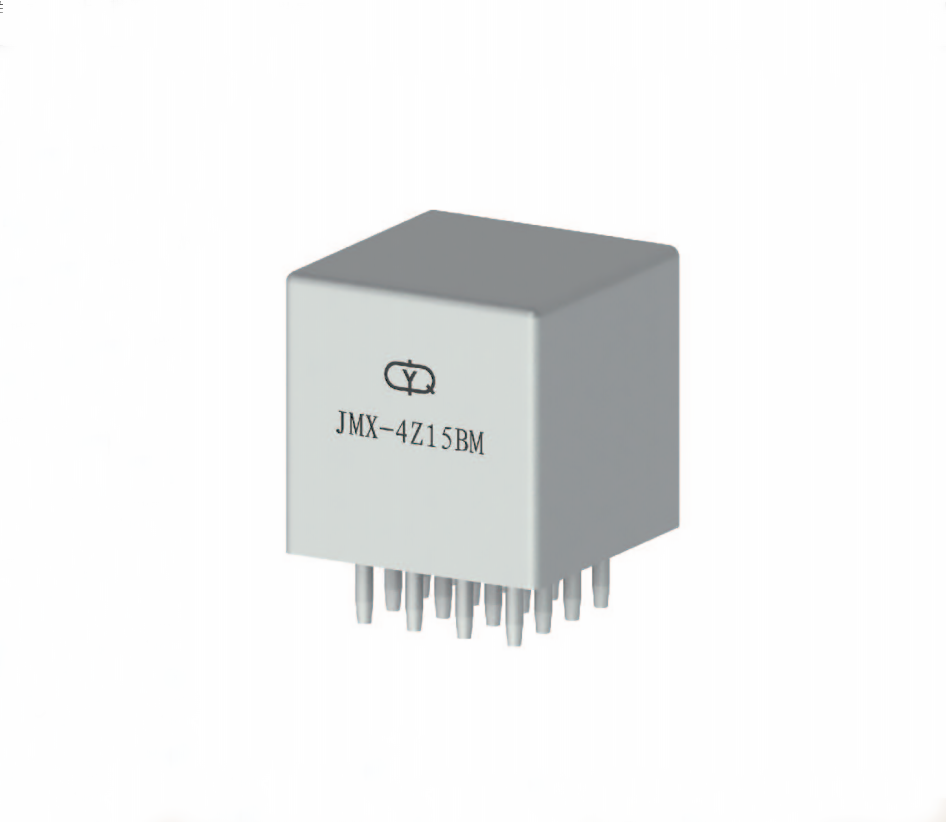

Images du produit

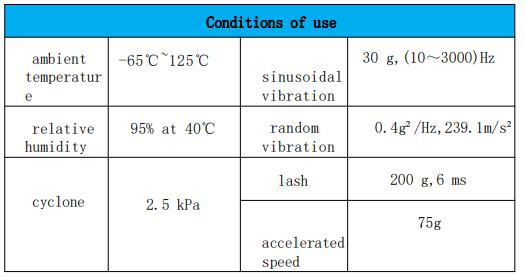

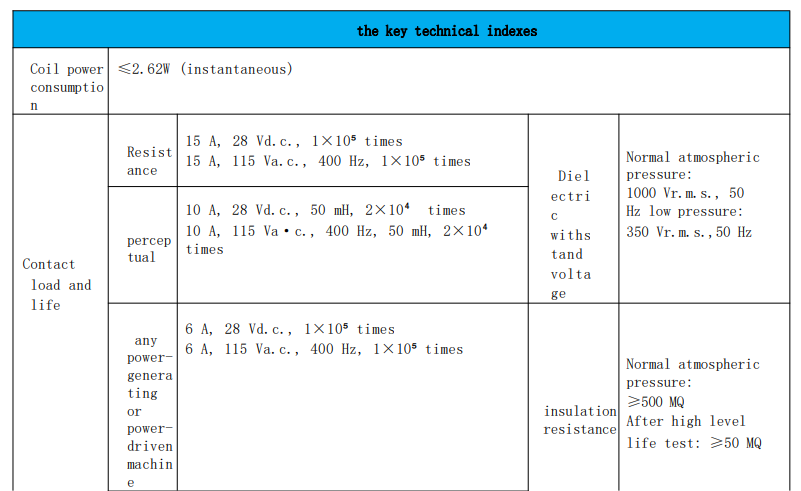

Spécifications techniques

• Type de relais : Verrouillage magnétique (bistable)
• Configuration des contacts : DPDT (double pôle double jet)
• Tension nominale de la bobine : 27 VDC Standard
• Valeur nominale du contact : 1 A à charge résistive de 28 V CC
• Consommation électrique de la bobine : 0,3-0,43 W (fonctionnement par impulsion uniquement)
• Fonction de verrouillage : maintient la position sans alimentation continue
• Plage de synchronisation : synchronisation de fonctionnement/libération réglable (plage de 10 à 50 ms)
• Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique) avec contrôle de synchronisation
• Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
• Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
• Poids : <3g
• Performance d'étanchéité : pression nominale de 2,5 Kpa ; Taux de fuite ≤10⁻³ Pa·cm³/s
• Température de fonctionnement : -65°C à +125°C
• Double remplacement pour : série DEUTSCH EL415 et série LEACH KL

Principales caractéristiques et avantages

1. Technologie de verrouillage avancée : la conception bistable magnétique maintient la position sans alimentation continue, idéale pour les systèmes alimentés par batterie et sensibles à l'énergie.
2. Contrôle de synchronisation intégré : une synchronisation programmable de 10 à 50 ms permet un séquençage précis pour les applications de contrôle complexes.
3. Compatibilité double série : un seul composant remplace les séries DEUTSCH EL415 et LEACH KL, simplifiant ainsi la maintenance d'une flotte mixte.
4. Efficacité énergétique : consommation d'énergie de maintien nulle après la commutation, réduisant considérablement les besoins en énergie du système.
5. Fonction mémoire : maintient le dernier état commandé lors des coupures de courant, améliorant ainsi la fiabilité du système.
6. Intégration optimisée du relais sur carte PCB : conçu pour un fonctionnement fiable dans des configurations PCB compactes de l'aérospatiale avec un impact thermique minimal.

Scénarios d'application

Ce relais métallique militaire sophistiqué est conçu pour les systèmes avancés de l'aérospatiale et de la défense :

• Systèmes satellite : gestion de l'énergie, séquençage du déploiement des antennes et contrôle de la charge utile avec une consommation d'énergie minimale
• Véhicules aériens sans pilote : commutation de mode de vol, séquençage du contrôle de la charge utile et gestion autonome de l'état du système
• Gestion de l'alimentation de l'avion : commandes de transfert de bus, activation du système de secours et séquençage de la distribution d'énergie
• Systèmes de communication militaires : commutation de fréquence, contrôles du système de cryptage et protocoles de communication d'urgence
• Systèmes d'urgence : commandes d'alimentation de secours, activation du système de sécurité et séquences d'éclairage de secours
• Mises à niveau des systèmes existants : remplacement direct des systèmes basés sur DEUTSCH EL415 et LEACH KL avec des fonctionnalités améliorées

Étapes d'installation et d'intégration

1. Identification du système : Déterminez s'il faut remplacer les composants DEUTSCH EL415 ou LEACH KL.
2. Analyse de circuit : examinez la conception du circuit de verrouillage existant et les exigences de synchronisation.
3. Configuration du calendrier : le programme requiert le calendrier de fonctionnement/sortie en fonction des besoins de séquençage de l'application.
4. Vérification de la compatibilité des PCB : vérifiez que l'empreinte correspond à la disposition du système cible (compatible EL415 et KL).
5. Retrait des composants : dessoudez soigneusement le relais existant à l'aide d'un équipement à température contrôlée.
6. Vérification du circuit de verrouillage : vérifiez que les circuits de commande d'impulsions correspondent aux exigences du JMX-4Z15BM.
7. Installation de précision : alignez le relais avec l'orientation correcte des broches correspondant au composant d'origine.
8. Test de fonction de verrouillage : vérifiez le fonctionnement bistable et les performances de synchronisation dans des conditions réelles.

Proposition de valeur d'approvisionnement

• Réduction de la consommation d'énergie : une puissance de maintien nulle réduit considérablement les besoins en énergie du système et les besoins en matière de gestion thermique.
• Fiabilité améliorée du système : la fonction de verrouillage maintient l'état pendant les coupures de courant, empêchant ainsi les changements d'état indésirables.
• Optimisation des stocks : un composant remplace deux anciennes séries de relais à verrouillage, réduisant ainsi la complexité des pièces de rechange.
• Mise à niveau des fonctionnalités : ajoute une synchronisation programmable aux systèmes existants sans refonte du circuit.
• Économies sur le coût du cycle de vie : une consommation d'énergie réduite et une fiabilité améliorée réduisent les coûts totaux d'exploitation du système.

Certifications et conformité

• Composants et matériaux certifiés CE et UL
• Conforme aux spécifications des relais militaires MIL-PRF-6106
• Processus de fabrication et systèmes qualité audités par SGS
• Matériaux et méthodes de production conformes RoHS
• Système de gestion de la qualité certifié ISO 9001 : 2015
• Tests de performances de verrouillage selon les normes aérospatiales pertinentes

Options de personnalisation

Bien qu'optimisé pour une double compatibilité, YM offre une personnalisation complète :

• Tensions de bobine alternatives (5 V, 12 V, 24 V, 48 V CC) pour les exigences spécifiques du système
• Plages de synchronisation et caractéristiques personnalisées pour les applications de séquençage spécialisées
• Caractéristiques de verrouillage modifiées (largeur d'impulsion, exigences de courant)
• Étanchéité améliorée pour répondre à des exigences environnementales spécifiques
• Essais spéciaux pour applications spatiales (dégazage, vide thermique)
• Étiquetage privé et packages de documentation spécifiques à l'application

Notre expertise s'étend aux technologies de relais automobile , de relais de puissance industriel et de relais de signal PCB , avec une vaste expérience ODM au service de programmes aérospatiaux avancés.

Processus d'assurance qualité

Chaque JMX-4Z15BM est soumis à une vérification de qualité rigoureuse en 8 étapes :

1. Certification des matières entrantes avec documentation complète de traçabilité
2. Fabrication de précision de composants de verrouillage magnétique avec surveillance SPC
3. Étalonnage du circuit magnétique pour un fonctionnement bistable fiable
4. Programmation et vérification du circuit de synchronisation
5. Étanchéité hermétique avec test et vérification du taux de fuite à 100 %
6. Test de la fonction de verrouillage sur les plages de température et de tension
7. Vérification de la précision du timing dans diverses conditions de fonctionnement
8. Double vérification de compatibilité avec les normes DEUTSCH EL415 et LEACH KL
