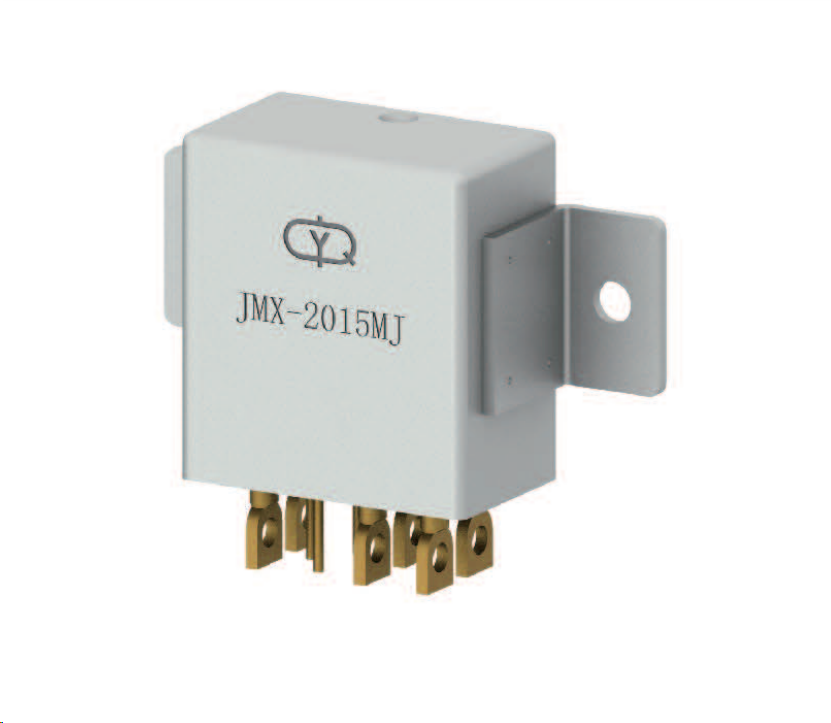

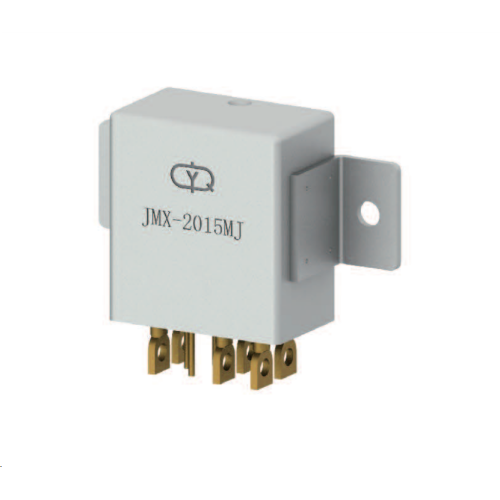

Relais de verrouillage scellé DC en métal militaire JMX-2015MJ

Relais de verrouillage scellé militaire JMX-2015MJ | 15A 28VCC | 4,39 KPa évalué

Présentation du produit

Le JMX-2015MJ est un relais de verrouillage magnétique scellé haute puissance conçu pour les applications militaires et aéronautiques exigeantes. Combinant une capacité de commutation robuste de 15 A/28 V CC avec une étanchéité hermétique avancée de 4,39 KPa, ce relais de verrouillage pour aviation offre un contrôle de circuit fiable et économe en énergie dans des environnements extrêmes où les performances et la tenue en puissance sont essentielles.

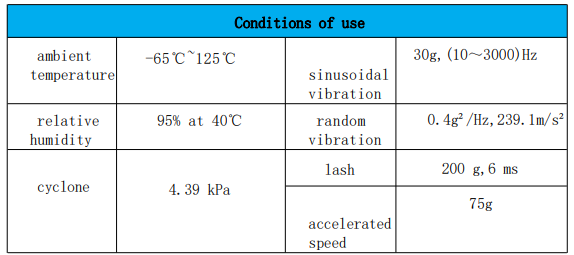

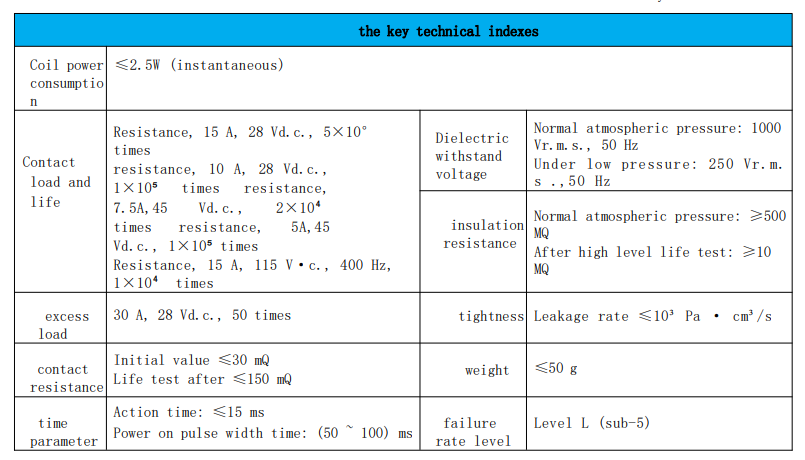

Spécifications techniques

• Modèle : JMX-2015MJ (verrouillage scellé en métal)
• Indice de contact : 15 A à 28 V CC (résistif)
• Configuration : DPDT (2 formes C)
• Tension de bobine : 27 V CC Standard
• Type de verrouillage : magnétique, bistable
• Pression nominale : fonctionnement de 4,39 KPa
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤4 ms
• Poids : <3g

Principales caractéristiques et avantages

• Capacité de verrouillage haute puissance : la puissance nominale de 15 A le rend adapté aux applications de distribution d'énergie nécessitant généralement des relais de puissance industriels , tout en conservant l'efficacité du verrouillage.
• Étanchéité avancée de 4,39 kPa : un joint hermétique supérieur garantit un fonctionnement fiable à haute altitude, là où les relais de carte PCB standard échoueraient.
• Fonctionnement économe en énergie : le mécanisme de verrouillage magnétique maintient l'état sans alimentation continue, réduisant ainsi la consommation d'énergie du système et la génération de chaleur.
• Construction de qualité militaire : le boîtier entièrement métallique offre une durabilité et une protection de l'environnement supérieures par rapport aux conceptions de relais électromagnétiques militaires standard.
• Performances temporelles : Conçu pour un fonctionnement constant sur des périodes prolongées, idéal pour les systèmes aéronautiques critiques.

Procédure d'intégration

1. Vérifiez la compatibilité de la tension du système (bobine 27 V CC) et assurez une gestion adéquate du courant (charge 15 A).
2. Circuit de commande conçu pour un fonctionnement à verrouillage pulsé (pas de courant continu continu).

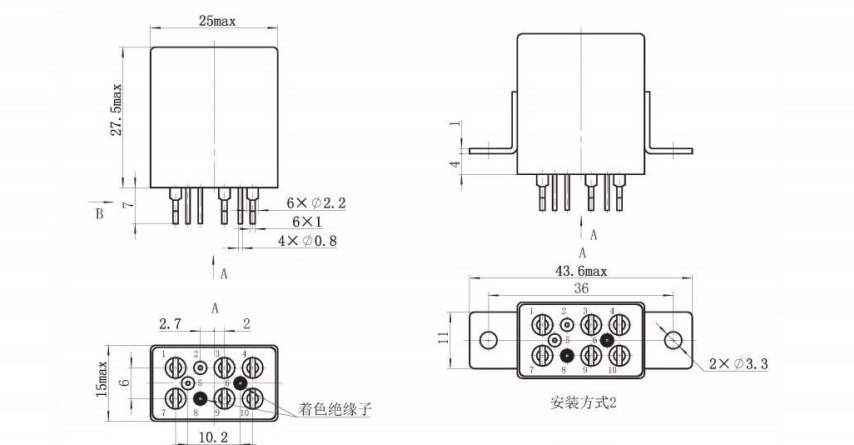

3. Mettez l'équipement hors tension et installez le relais avec l'orientation correcte des broches sur l'empreinte du relais de signal PCB .
4. Connectez solidement les fils de charge à courant élevé aux bornes de contact appropriées.
5. Implémentez de brèves impulsions de bobine pour la commutation et vérifiez la conservation de l’état.
6. Relais militaire scellé en métal JMX-2015MJ
7. Relais de verrouillage scellé en métal militaire avec durée nominale JMX-2015MJ
8. Relais militaire JMX-2015MJ à verrouillage scellé4,39 kPa
9. Relais de verrouillage scellé pour l'aviation militaire JMX-2015MJ 15A 28vdc
11. Relais métallique conçu pour les applications aéronautiques et militaires
12. Relais d'aviation avec conception en métal de qualité militaire
13. Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
14. Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Scénarios d'application

Ce relais offre une valeur exceptionnelle dans les applications de haute puissance et sensibles à l'énergie : contrôle de l'unité de puissance auxiliaire (APU) d'avion, systèmes de distribution d'énergie de véhicules militaires, commande de moteur à courant élevé d'UAV, commutation d'équipement de soutien au sol et gestion de l'alimentation des satellites. Sa combinaison d'efficacité de verrouillage et de capacité de courant élevée offre des avantages par rapport aux relais DPDT 8 broches 27 V standard et aux solutions de relais statiques plus complexes dans de nombreux scénarios.

Assurance qualité

Fabriqué dans une usine certifiée ISO 9001 avec des contrôles de qualité rigoureux. Chaque JMX-2015MJ est soumis à des tests complets, notamment une validation de commutation à courant élevé, une vérification de la fonction de verrouillage et des tests de joint hermétique pour garantir la fiabilité dans les applications critiques.

Services de personnalisation

Disponible pour les projets OEM/ODM. Des tensions de bobine personnalisées, des matériaux de contact pour des courants nominaux plus élevés ou des caractéristiques de synchronisation spécialisées peuvent être développés pour les exigences de volume, similaires aux services pour notre relais polarisé JH-2S .

FAQ

Q : Quel est le principal avantage d'un relais à verrouillage 15A ?
R : Il combine l'efficacité énergétique de la technologie de verrouillage avec la capacité de gestion de l'énergie nécessaire pour des charges importantes, réduisant ainsi la consommation d'énergie et le nombre de composants.

Q : Comment la valeur nominale de 4,39 KPa se compare-t-elle à celle des autres relais ?
R : Cela représente d’excellentes performances à haute altitude, adaptées à la plupart des applications aéronautiques, y compris les altitudes de vol commerciales.

Q : Ce relais peut-il être utilisé dans les applications automobiles ?
R : Bien que conçu pour l'armée et l'aviation, sa construction robuste le rend adapté aux applications exigeantes de relais automobiles dans les véhicules spécialisés, bien que les circuits de commande doivent être adaptés pour le fonctionnement de verrouillage.

Q : Des échantillons sont-ils disponibles pour les tests de charge ?
R : Oui, les clients B2B qualifiés peuvent demander des échantillons pour vérifier les performances dans des conditions de charge réelles.
