Relais temporisé hybride scellé programmable militaire JSB-85M

Présentation du produit

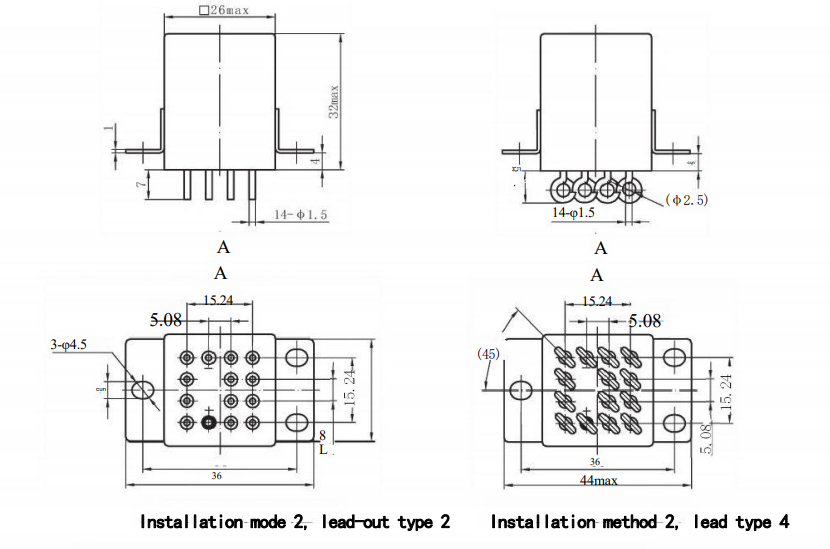

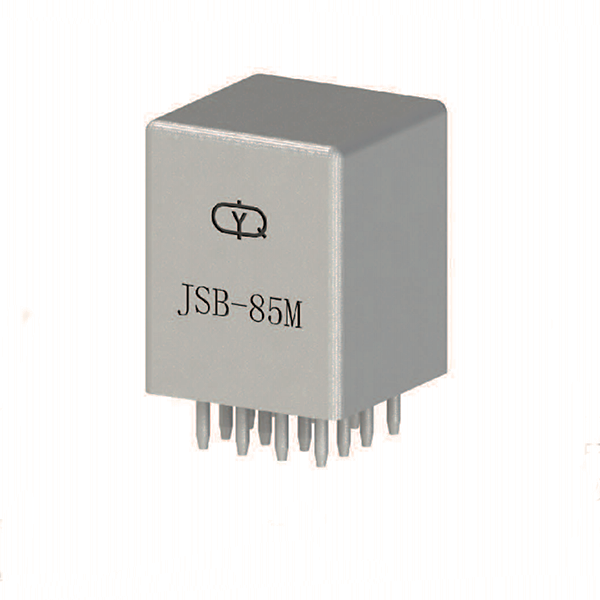

Le JSB-85M représente la technologie avancée de relais de scellement métallique militaire avec une fonctionnalité de retard hybride programmable intégrée. Ce relais CC d'aviation sophistiqué remplace directement la série LEACH T441 conçue aux États-Unis, offrant une programmabilité et une fiabilité améliorées dans un boîtier compact et scellé. En tant que relais électromagnétique militaire spécialisé avec une étanchéité environnementale de 1 kPa, il combine la fiabilité électromagnétique avec une précision de synchronisation à semi-conducteurs pour les applications critiques de séquençage aérospatial. Fabriquée par YM avec plus de 18 ans d'expertise en ingénierie de précision, cette solution hybride de relais statique fournit des fonctions de retard programmables de quelques millisecondes à quelques minutes, ce qui la rend idéale pour les exigences complexes de synchronisation et de séquençage dans les systèmes militaires et aéronautiques modernes.

Images du produit

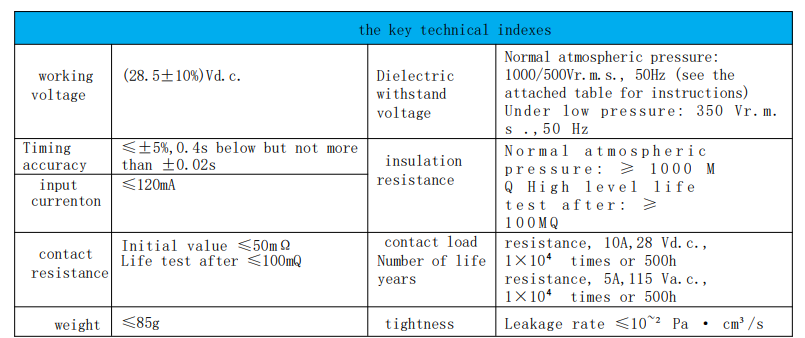

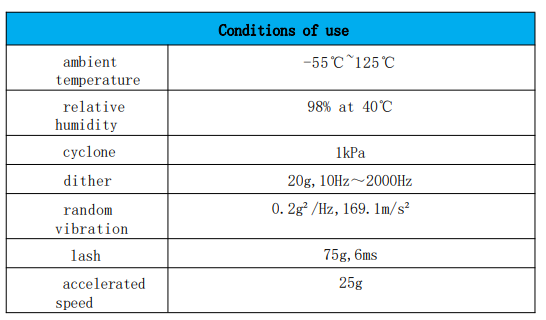

Spécifications techniques

• Type de relais : retard programmable hybride (électromagnétique + statique)
• Configuration des contacts : DPDT (double pôle double jet)
• Tension nominale de la bobine : 27 VDC Standard
• Valeur nominale du contact : 1 A à charge résistive de 28 V CC
• Consommation électrique de la bobine : 0,3-0,43 W
• Plage de retard : programmable de 10 ms à 60 minutes (réglable par incréments de 1 ms)
• Précision du retard : ±1 % de la valeur définie ou ±10 ms (selon la valeur la plus élevée)
• Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200mΩ
• Temps de fonctionnement/relâchement : ≤ 4 ms chacun (hors délai programmé)
• Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
• Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
• Poids : <3g
• Performance d'étanchéité : pression nominale de 1 kPa ; Taux de fuite ≤10⁻³ Pa·cm³/s
• Interface de programmation : broches de programmation externes pour le réglage du retard
• Température de fonctionnement : -65°C à +125°C
• Remplacement direct pour : relais de retard programmables série LEACH T441.

Principales caractéristiques et avantages

1. Intégration de la technologie hybride : combine la fiabilité électromagnétique avec la précision du timing à semi-conducteurs pour des performances optimales dans les environnements difficiles.
2. Large plage de retard programmable : réglable de 10 millisecondes à 60 minutes avec une haute précision, éliminant les composants de synchronisation externes.
3. Remplacement direct LEACH T441 : fonction d'ajustement compatible avec les relais de retard programmables standard de l'industrie, y compris la compatibilité de l'interface de programmation.
4. Stabilité de synchronisation améliorée : stabilité de température supérieure (± 0,01 %/°C) par rapport aux circuits de synchronisation basés sur RC dans les relais standard.
5. Nombre de composants réduit : intègre la fonction de synchronisation dans le boîtier de relais, économisant ainsi de l'espace sur le circuit imprimé et améliorant la fiabilité du système.
6. Conception optimisée du relais de carte PCB : empreinte compacte avec broches de programmation disposées pour un accès facile dans les configurations haute densité.
7. Relais temporisé hybride scellé programmable militaire JSB-85M
8. Relais métallique militaire JSB-85M 1kpa
9. Relais de retard hybride militaire JSB-85M, conception scellée
10. Relais métallique militaire JSB-85M 1kpa, remplacement du modèle américain LEACH T441
11. Fonction de retard hybride scellé du relais militaire JSB 85M
14. Relais métallique conçu pour les applications aéronautiques et militaires
15. Relais d'aviation avec conception en métal de qualité militaire
16. Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
17. Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Scénarios d'application

Ce relais métallique militaire avancé est conçu pour les applications de synchronisation de précision :

• Séquençage du système d'arme : délais d'armement sécurisé, séquences de tir et contrôles du timing de déploiement
• Séquencement des systèmes de l'avion : séquences de démarrage des moteurs, opérations du train d'atterrissage et délais d'initialisation du système
• Systèmes de lancement de missiles : synchronisation de séparation des étages, activation du système de guidage et verrouillages de sécurité
• Équipement de test et de mesure : synchronisation de précision pour les tests avioniques, la vérification du système et les procédures de maintenance
• Contrôle des processus industriels : séquençage de processus critiques où un timing précis est essentiel pour la sécurité et la qualité
• Mises à niveau des systèmes existants : remplacement direct des systèmes basés sur LEACH T441 avec des capacités de synchronisation améliorées

Étapes d'installation et de programmation

1. Vérification de la compatibilité du système : confirmez que le système existant utilise la série LEACH T441 avec une interface de programmation compatible.
2. Détermination des paramètres de retard : identifiez les temps de retard requis pour chaque circuit d'application.
3. Configuration de la programmation : configurez les paramètres de retard à l'aide d'une interface de programmation externe ou d'un préprogramme en usine.
4. Vérification de la compatibilité du PCB : vérifiez que l'empreinte et l'alignement des broches de programmation correspondent à la disposition T441.
5. Retrait des composants : dessoudez soigneusement le relais T441 existant à l'aide d'un équipement approprié.
6. Vérification de la programmation : testez les paramètres de délai avant l'installation si une capacité de programmation externe existe.
7. Installation de précision : alignez le JSB-85M avec l'orientation correcte des broches, y compris les broches de programmation.
8. Tests fonctionnels : vérifiez la précision du retard et le fonctionnement du relais dans des conditions de fonctionnement réelles.

Proposition de valeur d'approvisionnement

• Simplification du système : élimine les composants de synchronisation externes, réduisant ainsi la complexité du circuit et les points de défaillance potentiels.
• Précision de synchronisation améliorée : précision et stabilité supérieures par rapport aux solutions de synchronisation discrètes.
• Temps d'intégration réduit : remplacement plug-and-play des systèmes T441 avec une requalification minimale.
• Optimisation de l'espace : la conception intégrée compacte permet d'économiser de l'espace précieux sur les circuits imprimés dans des packages avioniques denses.
• Réduction des coûts du cycle de vie : une fiabilité accrue et un nombre réduit de composants réduisent les coûts de maintenance et de possession.

Certifications et conformité

• Composants et matériaux certifiés CE et UL
• Conforme aux spécifications des relais militaires MIL-PRF-6106
• Processus de fabrication et systèmes qualité audités par SGS
• Matériaux et méthodes de production conformes RoHS
• Système de gestion de la qualité certifié ISO 9001 : 2015
• Tests de précision de synchronisation selon les méthodes MIL-STD-202

Options de personnalisation

Bien qu'optimisé pour remplacer le T441, YM offre une personnalisation étendue :

• Plages de retard personnalisées et caractéristiques de synchronisation pour des applications spécifiques
• Interfaces de programmation alternatives (numériques, analogiques ou préréglées en usine)
• Configurations de contacts ou valeurs nominales de courant modifiées
• Étanchéité améliorée pour répondre à des exigences environnementales spécifiques
• Tests et étalonnage spéciaux de précision de synchronisation pour les applications critiques
• Étiquetage privé et documentation de programmation spécifique à l'application

Notre expertise couvre les technologies de relais automobiles , de relais de puissance industriels et de relais de signaux PCB , avec une expérience spécialisée dans la conception de relais hybrides pour les applications exigeantes.

Processus d'assurance qualité

Chaque JSB-85M est soumis à une vérification de qualité rigoureuse en 9 étapes :

1. Certification des matériaux entrants pour les composants électromagnétiques et statiques
2. Assemblage de précision de circuit hybride avec inspection optique automatisée
3. Étalonnage du circuit de synchronisation sur toute la plage de température
4. Vérification fonctionnelle de l'interface de programmation
5. Étanchéité hermétique avec test de pression de 1 kPa et vérification du taux de fuite
6. Tests de précision de retard étendus à plusieurs points de consigne
7. Cycle de température avec vérification de la stabilité du timing
8. Tests de performances électriques sur des paramètres spécifiés
9. Vérification de la compatibilité LEACH T441, y compris l'interface de programmation
