Relais métallique d'aviation militaire JQX-6M 12V : remplacement direct pour la série russe P3H
Présentation du produit
Le relais métallique pour l'aviation militaire JQX-6M représente une solution essentielle pour les secteurs de la défense et de l'aérospatiale nécessitant des remplacements fiables pour les anciens relais russes de la série P3H. Ce relais d'étanchéité métallique militaire est conçu pour remplacer directement le P3H34 et les composants similaires, offrant une fiabilité améliorée et des normes de fabrication modernes tout en conservant une compatibilité totale avec les systèmes existants.

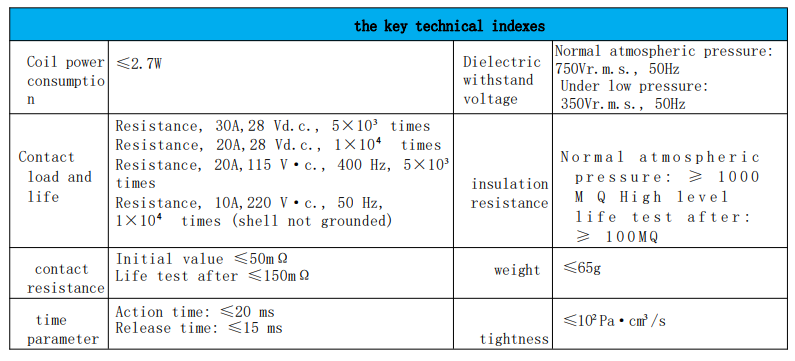

Spécifications techniques
Caractéristiques électriques
- Modèle : JQX-6M (remplace le P3H34 russe)
- Tension de la bobine : 12 V CC (plusieurs options de tension disponibles)
- Configuration des contacts : configuration DPDT militaire standard
- Consommation électrique de la bobine : 0,3-0,43 W
- Résistance de contact : initiale ≤50 mΩ, test post-vie ≤200 mΩ
Paramètres de performances
- Temps de fonctionnement : ≤4 ms
- Temps de libération : ≤4 ms
- Largeur d'impulsion incitative : 10-50 ms
- Charge nominale des contacts : 1 A à 28 V CC, charge résistive
- Rigidité diélectrique : 500 V RMS à pression normale, 250 V RMS à basse pression
- Résistance d'isolation : > 500 MΩ (conditions normales)
- Poids : <3 grammes
Spécifications environnementales
- Intégrité du joint : taux de fuite ≤10⁻³ Pa·cm³/s
- Durée de vie : 1 × 10⁶ opérations à charge nominale
- Commutation de bas niveau : capable de signaux (10-50) μA, (10-50) mV
Compatibilité de remplacement direct
Les remplacements vérifiés incluent :
- Relais russes série P3H34
- Relais d'aviation hérités de l'ère soviétique
- Composants désignés RJ4.523.050
- Plusieurs systèmes de relais militaires du bloc de l'Est
Caractéristiques et avantages du produit
Construction supérieure de qualité militaire
Contrairement aux relais de carte PCB standard ou aux relais automobiles commerciaux, le JQX-6M est doté d'un joint hermétique entièrement métallique qui offre une protection exceptionnelle contre l'humidité, la poussière et les éléments corrosifs. Cette construction de relais métallique militaire garantit un fonctionnement fiable dans des conditions environnementales extrêmes typiques des applications de l'aviation militaire.
Fiabilité améliorée par rapport à la conception originale
Tout en conservant une compatibilité mécanique et électrique exacte, notre JQX-6M intègre des matériaux et des techniques de fabrication modernes qui améliorent considérablement la conception originale du P3H34. Cela inclut des matériaux de contact améliorés pour une meilleure résistance à l'arc et une isolation améliorée des bobines pour une durée de vie plus longue.
Avantage technique de l'électronique YUMU
Notre expertise dans les relais électromagnétiques militaires nous permet de produire des composants de remplacement qui non seulement correspondent, mais dépassent souvent les spécifications d'origine. Chaque JQX-6M est soumis à des tests rigoureux pour garantir qu'il répond aux exigences exigeantes des applications aéronautiques et militaires.
Scénarios d'application
Maintenance des équipements militaires et de défense
- Legacy Aircraft Systems : remplacement direct des avions militaires russes et soviétiques vieillissants
- Équipement de soutien au sol : maintenance des infrastructures militaires existantes
- Maintien en puissance des systèmes d’armes : maintenir les systèmes existants opérationnels
- Systèmes de communication : remplacement des équipements de communication militaires obsolètes
Applications de l'industrie aéronautique
- Commande moteur d’avion : commutation critique dans les systèmes de propulsion
- Systèmes de commandes de vol : avionique et actionnement des gouvernes
- Systèmes de drones et d'UAV : systèmes sans pilote modernes utilisant des composants existants
- Équipement de navigation : systèmes d'instrumentation et de guidage
Industriel et infrastructures
- Signalisation ferroviaire : systèmes de contrôle existants dans les transports
- Distribution d'énergie : panneaux de commande industriels nécessitant une fiabilité de niveau militaire
- Télécommunications : infrastructure critique avec des exigences de long cycle de vie

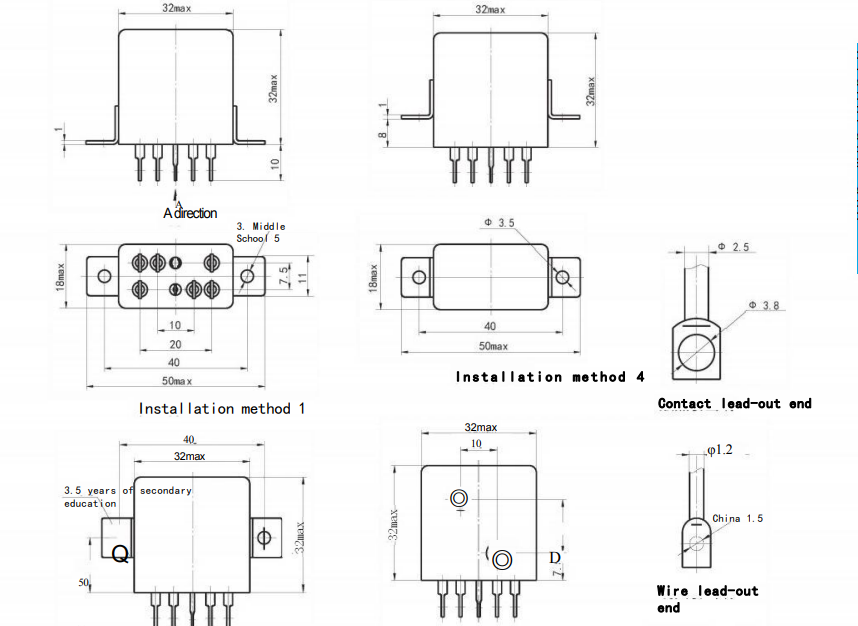

Directives d'installation
Procédure de remplacement étape par étape
- Mise hors tension du système : assurer une isolation complète de l'alimentation du circuit
- Retrait du composant d'origine : retirez soigneusement le relais P3H34 existant
- Vérification de la compatibilité des broches : confirmez que la configuration des broches du JQX-6M correspond exactement
- Installation : Insérez le nouveau relais en vous assurant de la bonne orientation
- Vérification des connexions : sécurisez toutes les connexions électriques
- Tests fonctionnels : tester dans des conditions contrôlées avant le fonctionnement complet
Considérations importantes
- Maintenir les précautions ESD appropriées pendant la manipulation
- Vérifier que la tension nominale correspond aux exigences du système
- Assurez-vous que les joints environnementaux restent intacts pendant l’installation
- Remplacement de documents pour les futurs dossiers de maintenance
Avantages en matière d'approvisionnement
Avantages de la chaîne d'approvisionnement
- Gestion de l'obsolescence : résoudre les problèmes liés aux composants en fin de vie
- Temps d'arrêt réduits : disponibilité immédiate par rapport à la recherche de pièces NOS
- Rentabilité : prix compétitifs par rapport aux rares composants d'origine
- Assurance qualité : fabrication neuve ou pièces excédentaires douteuses
Avantages techniques
- Fiabilité améliorée : les techniques de fabrication modernes améliorent la durabilité
- Documentation complète : données techniques complètes par rapport à une documentation originale limitée
- Traçabilité : Contrôle des lots et enregistrements de fabrication
- Support technique : accès à une expertise en ingénierie
Certifications et assurance qualité
Le JQX-6M est fabriqué sous des contrôles de qualité rigoureux répondant à plusieurs normes internationales :
- Système de gestion de la qualité ISO 9001 : 2015
- Spécifications militaires pour le scellement hermétique
- Tests environnementaux selon RTCA/DO-160
- Tests 100% électriques et fonctionnels
- Traçabilité des lots et documentation complète
Nos installations de fabrication sont spécialisées dans diverses technologies de relais, notamment le relais polarisé JH-2S , les relais statiques et les relais de puissance industriels , appliquant les mêmes normes rigoureuses dans toutes les gammes de produits.
Options de personnalisation
Bien que le JQX-6M soit conçu comme un remplacement direct, nous proposons une personnalisation pour les exigences spécifiques des applications :
- Variantes de tension : tensions de bobine personnalisées au-delà de la norme 12 V
- Configurations de connexion : styles de terminaison modifiés
- Protocoles de test : dépistage supplémentaire ou test de déverminage
- Marquage et identification : étiquetage personnalisé pour des projets spécifiques
- Conditionnement : Conditionnement spécial pour besoins militaires ou aérospatiaux
Processus de production et contrôle qualité
Excellence de la fabrication

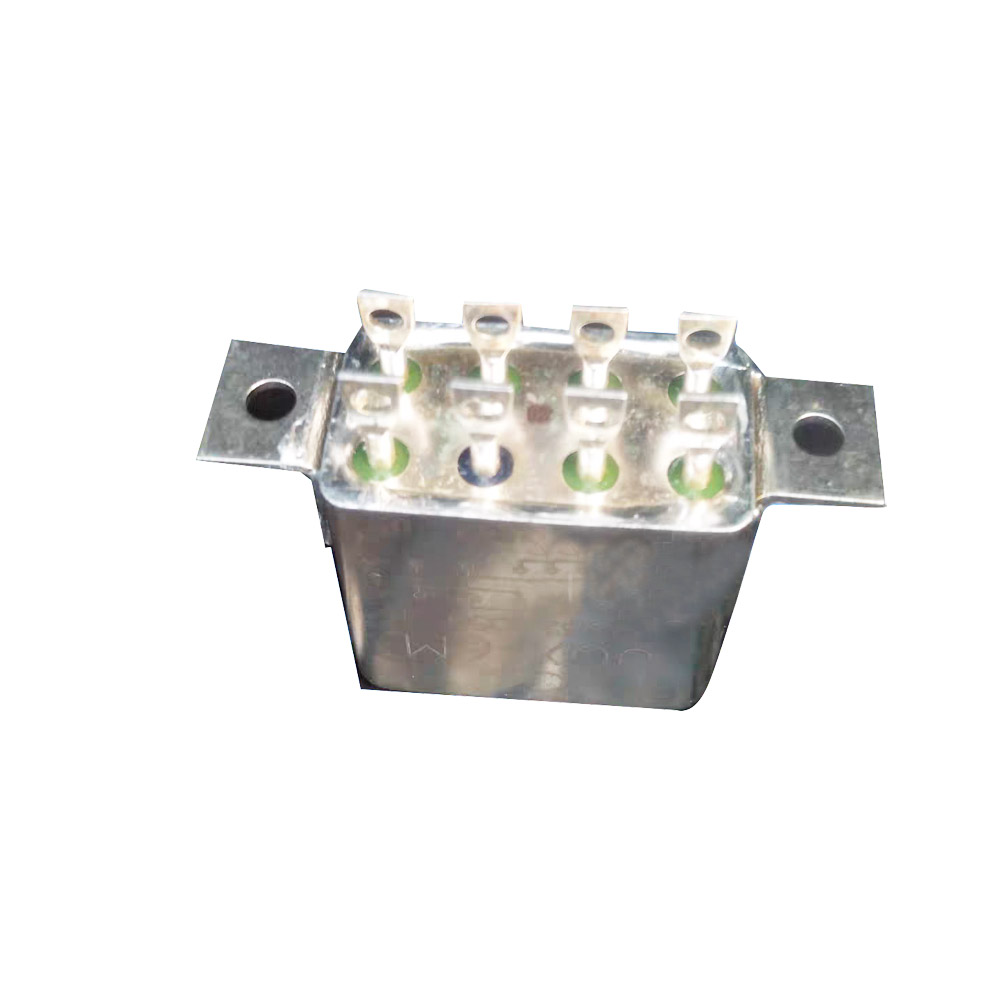

Relais militaire scellé en métal JQX-6M RJ4.523.050 27V
Le relais métallique d'aviation militaire JQX 6M 12V remplace la série russe P3H
Relais d'aviation avec conception en métal de qualité militaire JQX-6M
Relais d'aviation JQX-6MT Relais métallique conçu pour les applications aéronautiques et militaires
Relais métallique conçu pour les applications aéronautiques et militaires
Relais d'aviation avec conception en métal de qualité militaire
Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions
Chaque relais JQX-6M est soumis à des contrôles de fabrication complets :
- Sélection des matériaux : matériaux de qualité militaire avec traçabilité complète
- Assemblage de précision : assemblage en salle blanche avec processus automatisés
- Scellage hermétique : processus de scellage sous atmosphère contrôlée
- Tests électriques : vérification des performances à 100 %
- Contrôle environnemental : tests de vibrations, thermiques et de fuites
- Inspection finale : audit de qualité complet avant expédition
Foire aux questions
Le JQX-6M est-il vraiment un remplacement direct des relais russes de la série P3H ?
Oui, le JQX-6M est conçu comme un remplacement exact de forme et de fonction avec des dimensions mécaniques, une configuration de broches et des caractéristiques électriques identiques, garantissant une intégration transparente dans les systèmes existants.
Quels tests sont effectués pour garantir la compatibilité ?
Chaque lot est soumis à des tests complets comprenant une vérification dimensionnelle, une correspondance des paramètres électriques, des tests environnementaux et des tests fonctionnels dans des circuits d'application simulés.
Comment cela se compare-t-il aux relais New Energy ou à d’autres conceptions modernes ?
Alors que nous fabriquons des relais de nouvelle énergie et des relais de signal PCB avancés pour les applications modernes, le JQX-6M est spécialement conçu pour la prise en charge des systèmes existants où la compatibilité est primordiale.
Quel est le délai de livraison pour ce relais de remplacement ?
Nous maintenons un stock d'articles de remplacement populaires avec des délais de livraison typiques de 2 à 4 semaines pour les configurations standard. Les besoins urgents peuvent souvent être satisfaits plus rapidement.
Fournissez-vous de la documentation technique ?
Oui, des fiches techniques complètes, des directives d'installation et une documentation de compatibilité sont disponibles pour tous les clients qualifiés.
