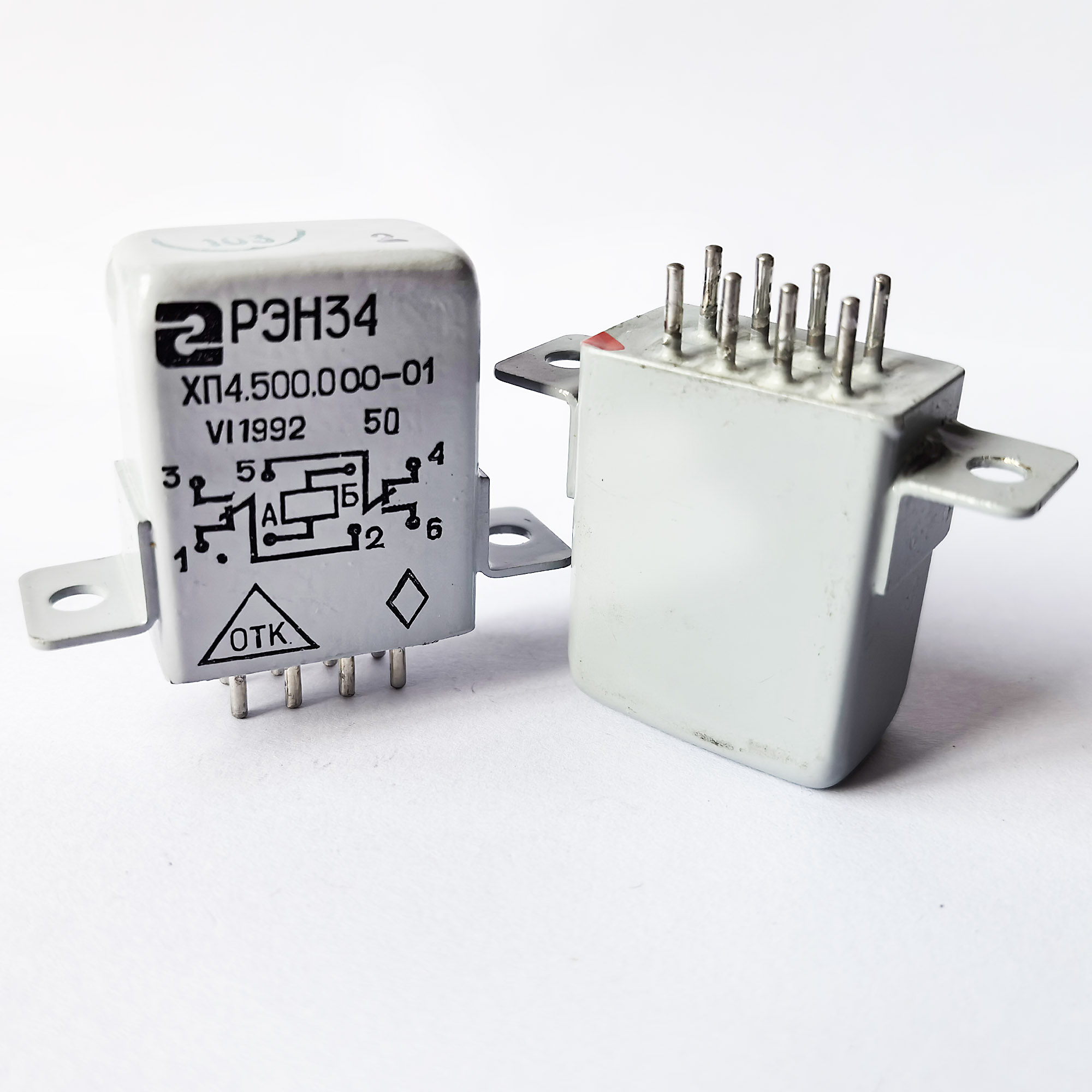

Relais métallique d'aviation militaire P3H34 XN4.500

Présentation du produit

Le P3H34 XN4.500.000 est un relais d'étanchéité métallique militaire standardisé fabriqué selon les spécifications aérospatiales russes pour les opérateurs mondiaux d'équipements de conception russe. Ce relais CC d'aviation de précision présente la configuration XN4.500.000 avec un fonctionnement en 27 V CC, ce qui le rend idéal pour un remplacement direct dans les avions, drones et systèmes militaires russes. En tant que relais électromagnétique militaire fiable, construit selon les normes russes exactes, il offre des performances de commutation constantes pour les applications critiques de commande de vol et de gestion moteur. Fabriqué par YM avec plus de 18 ans d'expertise spécialisée, ce relais métallique militaire fournit des composants authentiques aux normes russes avec une qualité de fabrication améliorée et un support de documentation internationale.

Images du produit

Spécifications techniques

• Norme russe : P3H34 XN4.500.000 (également compatible avec la variante -01-2)
• Configuration des contacts : DPDT (double pôle double jet)
• Tension nominale de la bobine : norme 27 V CC (tension des avions russes)
• Valeur nominale du contact : 1 A à charge résistive de 28 V CC
• Consommation électrique de la bobine : 0,3-0,43 W
• Capacité de contact de bas niveau : (10-50)μA, (10-50)mV, 1×10⁶ opérations
• Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique)
• Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
• Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
• Poids : <3g
• Performance d'étanchéité : hermétiquement scellé selon les normes russes ; Taux de fuite ≤10⁻³ Pa·cm³/s
• Température de fonctionnement : -65°C à +125°C (gamme aérospatiale russe)

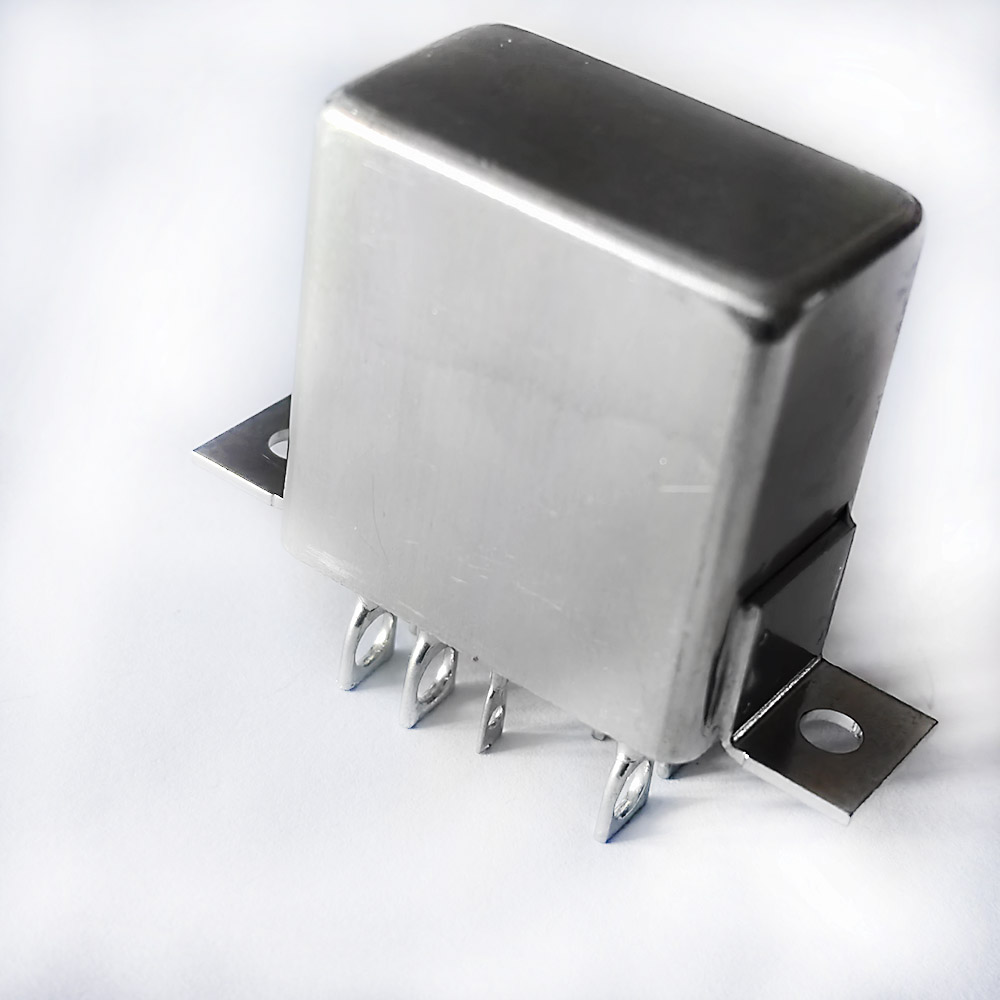

• Remplacement direct pour : JQX-6MT russe et variantes compatibles P3H34
• Variantes de configuration : compatibles avec XN4.500.000-01-2 et les configurations associées
• Relais militaire scellé en métal P3H34 XN4.500.000
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Principales caractéristiques et avantages

1. Conformité aux normes russes authentiques : fabriqué selon les spécifications exactes P3H34 XN4.500.000 pour une intégration transparente dans les systèmes de conception russe.
2. Qualité de fabrication améliorée : les techniques de production modernes offrent une cohérence et une fiabilité supérieures par rapport à la fabrication russe d'origine.
3. Dossier de documentation complet : documentation technique complète en russe et en anglais, y compris la vérification de la conformité GOST.
4. Compatibilité des variantes : conçu pour fonctionner avec XN4.500.000-01-2 et les variantes de configuration associées, offrant une flexibilité pour différentes applications.
5. Accès à la chaîne d'approvisionnement internationale : disponibilité fiable via les canaux de distribution mondiaux pour les opérateurs internationaux d'équipements russes.
6. Conception optimisée du relais de carte PCB : la conformité dimensionnelle exacte garantit un ajustement parfait aux configurations de PCB et aux systèmes de montage aux normes russes.

Scénarios d'application

Cet authentique relais métallique militaire est conçu pour les équipements aérospatiaux russes :

• Maintenance des avions russes : MiG, Sukhoi, Ilyushin, Tupolev et autres plates-formes d'avions russes
• Systèmes d'hélicoptère : Kamov, Mil et autres systèmes avioniques et de contrôle d'hélicoptères russes
• Équipement militaire terrestre : véhicules militaires russes, systèmes de communication et plates-formes d'armes
• Assistance aux opérateurs internationaux : compagnies aériennes et opérateurs militaires hors de Russie assurant la maintenance des équipements russes
• Simulateurs de formation : simulateurs de vol et équipements de formation utilisant des composants aux normes russes
• Maintien du système existant : exploitation continue d'équipements russes vieillissants avec des pièces de rechange authentiques

Étapes d'installation et d'intégration

1. Vérification standard : Confirmez que l'équipement nécessite P3H34 XN4.500.000 ou une variante compatible.
2. Vérification de la configuration : vérifiez les exigences de configuration spécifiques (-01-2 ou autres marquages ​​de variantes).
3. Examen de la documentation : étudiez les manuels de maintenance russes et notre documentation de compatibilité.
4. Compatibilité de montage : confirmez la conformité dimensionnelle avec le matériel et les procédures de montage russes.
5. Retrait des composants : suivez les procédures de maintenance russes pour le retrait du relais existant.
6. Installation authentique : installez en utilisant les méthodes de montage russes d'origine et les spécifications de couple.
7. Vérification du marquage : Confirmez que les marquages ​​XN4.500.000 correspondent aux exigences de l'équipement.
8. Tests du système : effectuez des tests complets conformément aux protocoles de maintenance russes.

Proposition de valeur d'approvisionnement

• Conformité aux normes authentiques : la conformité exacte avec P3H34 XN4.500.000 garantit l'intégrité du système et le maintien de la certification.
• Chaîne d'approvisionnement fiable : disponibilité constante pour les opérateurs internationaux confrontés aux défis de la chaîne d'approvisionnement russe.
• Contrôle de qualité amélioré : la fabrication moderne offre une meilleure cohérence que la production russe d'origine.
• Documentation complète : la documentation technique bilingue simplifie la maintenance et la tenue des dossiers.
• Maintien en puissance rentable : prolonge la durée de vie des précieux équipements russes à un coût raisonnable.

Certifications et conformité

• Conforme aux normes russes GOST pour les relais de la série P3H34
• Composants et matériaux certifiés CE et UL (conformité internationale)
• Processus de fabrication et systèmes qualité audités par SGS
• Matériaux et méthodes de production conformes RoHS
• Système de gestion de la qualité certifié ISO 9001 : 2015
• Vérification de la configuration par rapport aux spécifications et dessins russes originaux

Options de personnalisation

Bien que fabriqué selon les normes russes exactes, YM propose une personnalisation associée :

• Variantes de configuration P3H34 spécifiques selon les exigences du client
• Options d'étanchéité améliorées pour les conditions environnementales extrêmes
• Tests et documentation spéciaux pour les applications critiques
• Ensembles d'étiquetage et de documentation bilingues
• Emballage en vrac répondant aux exigences de stockage militaire russe
• Packages de certification spécifiques à la configuration

Notre expertise couvre les technologies de relais automobile , de relais de puissance industriel et de relais de signal PCB , avec une expérience spécialisée dans les composants standard russes pour les marchés internationaux.

Processus d'assurance qualité

Chaque P3H34 XN4.500.000 est soumis à une vérification qualité rigoureuse en 8 étapes :

1. Certification des matériaux selon les normes russes GOST
2. Vérification dimensionnelle selon les dessins et spécifications russes originaux
3. Vérification du marquage de configuration (XN4.500.000 et marquages ​​variantes)
4. Tests de performances électriques selon les paramètres standard russes
5. Tests d'étanchéité hermétiques selon les exigences de l'aérospatiale russe
6. Tests environnementaux simulant les conditions de fonctionnement russes
7. Tests de compatibilité avec le matériel de montage russe d'origine
8. Inspection finale avec critères d'acceptation et documentation conformes aux normes russes
