Relais CC pour l'aviation militaire GJZX-12MT : relais métallique scellé haute performance pour les systèmes de défense critiques
YM présente le GJZX-12MT , un relais d'étanchéité en métal militaire haut de gamme conçu pour les applications de relais CC d'aviation et de défense les plus exigeantes. Ce relais électromagnétique militaire de haute fiabilité est conçu pour offrir des performances inébranlables dans les avions militaires, les systèmes d'UAV/drones et autres appareils électroniques de défense critiques où la panne n'est pas une option. Son étanchéité métallique robuste garantit un fonctionnement dans des environnements extrêmes, ce qui en fait le choix de confiance pour les ingénieurs spécifiant des composants pour des systèmes critiques.
Caractéristiques et avantages de base
- Durabilité de qualité militaire : logé dans un boîtier métallique robuste avec fermeture hermétique (taux de fuite ≤ 1,0 × 10⁻³ Pa·cm³/s), protégeant contre l'humidité, la poussière, les chocs et les vibrations.
- Haute fiabilité et longue durée de vie : conçu pour un minimum de 100 000 opérations à charge nominale, garantissant une stabilité à long terme dans les circuits critiques comme les applications de relais sur carte PCB .
- Performances de précision : commutation ultra-rapide (temps d'action/relâchement ≤ 4 ms) et résistance de contact stable et faible (initiale ≤ 50 mΩ), cruciale pour les systèmes de contrôle de précision.
- Large compatibilité avec les applications : idéal pour l'aviation militaire, le contrôle des moteurs de drones, les systèmes de défense au sol et les applications de relais de puissance industrielles haut de gamme.
- Isolation électrique supérieure : une rigidité diélectrique élevée (500 Vr.ms) et une résistance d'isolation (>500 MΩ) garantissent la sécurité et la fiabilité dans les environnements à haute tension.
- Relais CC haute performance GJZX-12MT pour usage militaire
- Relais métallique durable GJZX-12MT pour les systèmes de défense
- Relais CC de précision GJZX-12MT conçu pour les avions militaires
Visualisation du produit
Relais CC militaire GJZX-12MT - Boîtier métallique hermétiquement scellé

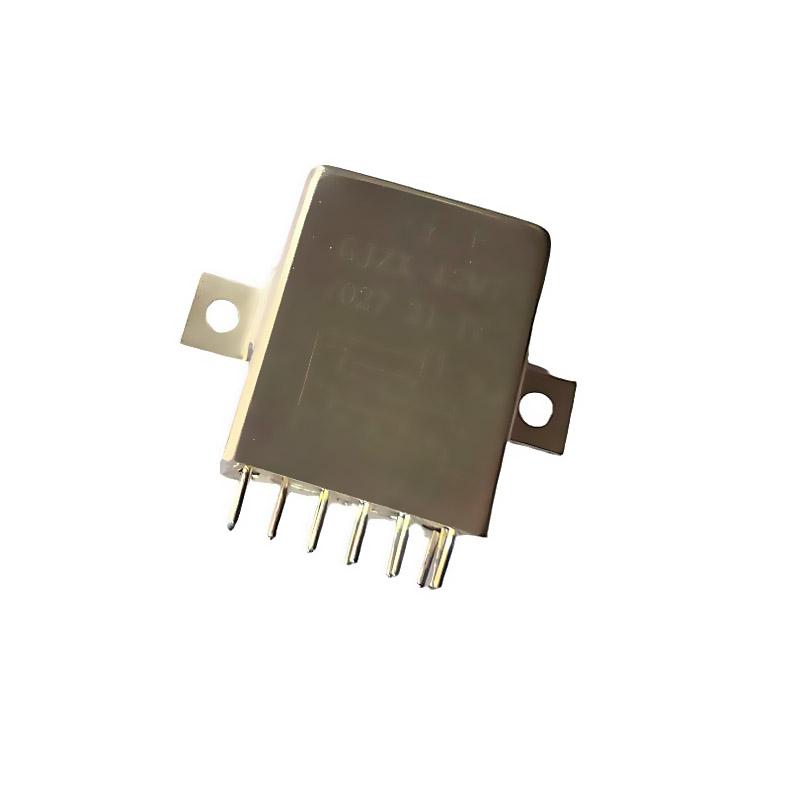

Conçu avec précision pour une intégration transparente dans les PCB d'aviation
Spécifications techniques
Le GJZX-12MT est défini par ses paramètres électriques et mécaniques précis, adhérant à des normes de performances militaires strictes.
Paramètres électriques
- Tension de bobine : 27 V CC (standard). Autres tensions disponibles sur demande dans le cadre de nos options de personnalisation .
- Consommation électrique de la bobine : 0,3 W ~ 0,43 W.
- Formulaire de contact : DPDT (Double Pole Double Throw).
- Indice de contact (charge résistive) : 1 A à 28 V CC.
- Durée de vie du contact : ≥100 000 cycles à charge nominale.
- Résistance de contact initiale : ≤50 mΩ.
- Résistance de contact maximale après test de durée de vie : ≤200 mΩ.
- Temps de commutation : temps d'activation et de libération ≤ 4 ms.
- Rigidité diélectrique : 500 Vr.ms au niveau de la mer ; 250Vr.ms sous basse pression.
- Résistance d'isolation : > 500 MΩ initialement ; >50MΩ après test d'endurance.
Paramètres mécaniques et environnementaux
- Boîtier : métal hermétiquement fermé.
- Taux de fuite d'étanchéité : ≤1,0×10⁻³ Pa·cm³/s.
- Poids : <3g.
- Terminaison : configuration de relais standard à 8 broches pour le montage sur PCB.
Scénarios d'application
Le GJZX-12MT est conçu pour les environnements à enjeux élevés où la fiabilité est primordiale.
- Aviation et avions militaires : unités de commande moteur (ECU), systèmes de distribution d'énergie, commutation de capteurs et équipements de communication dans les avions à voilure fixe et tournante.
- Véhicules aériens sans pilote (UAV/drones) : systèmes de commandes de vol critiques, gestion des moteurs et commutation de puissance de la charge utile.
- Systèmes de défense au sol : systèmes radar, véhicules de communication, commandes de lancement de missiles et autres appareils électroniques de défense mobiles ou fixes.
- Industriel de haute fiabilité : commandes de réseau électrique, signalisation ferroviaire (qualité relais automobile ) et équipements d'exploration pétrolière et gazière nécessitant une durabilité de niveau relais statique .
- Nouvelles énergies et systèmes de secours : systèmes de gestion de batterie (BMS) dans les applications de stockage d'énergie de qualité militaire et de relais de nouvelles énergies .
Étapes pour une intégration réussie
- Vérification du circuit : vérifiez que la tension de la bobine (27 V CC) correspond à votre circuit pilote. Assurez-vous que le courant de charge ne dépasse pas 1 A à 28 V CC.
- Disposition du PCB : suivez le schéma de brochage de la fiche technique. Assurez une distance de fuite adéquate et utilisez une configuration de circuit imprimé adaptée à un relais de signal sur circuit imprimé haute performance.
- Soudure : Utilisez le profil de soudure recommandé pour éviter la surchauffe du joint hermétique.
- Tests : avant le déploiement complet, effectuez des tests fonctionnels sur le circuit, en vérifiant les temps de commutation et l'intégrité des contacts sous charge.
- Étanchéité environnementale : pendant que le relais lui-même est scellé, assurez-vous que le revêtement conforme au niveau de la carte n'interfère pas avec le boîtier du relais.
Valeur pour les achats internationaux
Choisir le relais métallique militaire GJZX-12MT de YM offre une valeur tangible :
- Réduction des risques : un MTBF (Mean Time Between Failures) élevé minimise les temps d'arrêt du système et les pannes coûteuses sur le terrain dans les déploiements distants ou critiques.
- Coût total de possession (TCO) : une longévité exceptionnelle réduit le besoin de remplacements et de maintenance fréquents, réduisant ainsi les coûts du cycle de vie.
- Sécurité de la chaîne d'approvisionnement : en tant que fabricant appliquant des contrôles rigoureux des processus de production , YM garantit une qualité constante et un approvisionnement fiable, évitant ainsi les pénuries de composants.
- Performances du système : une commutation rapide et une faible résistance de contact contribuent à l'efficacité globale du système et à l'intégrité du signal.
- Confiance en matière de conformité : conçu et fabriqué pour respecter ou dépasser les normes militaires et aéronautiques pertinentes, simplifiant ainsi votre processus de qualification.
Fabrication et assurance qualité
Chaque relais GJZX-12MT est un produit de l'écosystème de fabrication avancé de YM, qui produit également d'autres composants de base tels que le relais polarisé JH-2S et le relais de verrouillage d'aviation . Notre processus de production comprend :
- Tests 100 % électriques en plusieurs étapes.
- Contrôle statistique des processus (SPC) sur les paramètres critiques.
- Dépistage du stress environnemental (ESS) sur des échantillons de lots.
- Traçabilité de la matière première au produit fini.
Foire aux questions (FAQ)
Q1 : Le GJZX-12MT est-il adapté à la commutation de haut niveau et de bas niveau (circuit sec) ?
R1 : Oui. Il est conçu pour des charges standard (1 A à 28 V CC) et testé pour une commutation fiable de bas niveau à (10 ~ 50) μA et (10 ~ 50) mV, ce qui le rend polyvalent pour les applications de signal et de puissance.
Q2 : En quoi ce relais d'aviation militaire diffère-t-il d'un relais de puissance industriel standard ?
A2 : Le GJZX-12MT est doté d'un joint métallique hermétique (par rapport au joint en plastique ou époxy), d'une tolérance aux vibrations/chocs plus élevée, d'une plage de températures de fonctionnement plus large et de protocoles de test plus rigoureux, tous essentiels pour les environnements aéronautiques/militaires.
Q3 : Pouvez-vous fournir des versions personnalisées, telles que différentes dispositions de broches ou tensions de bobine ?
A3 : Absolument. YM se spécialise dans les options de personnalisation, notamment les tensions de bobine modifiées, les configurations de broches spéciales et l'adaptation aux spécifications environnementales spécifiques. Contactez notre équipe d’ingénierie avec vos exigences.
Q4 : Quel est le délai de livraison typique pour une commande OEM ?
A4 : Pour les relais GJZX-12MT standard, le délai de livraison est généralement de 6 à 8 semaines. Pour les solutions personnalisées de relais de puissance intermédiaire , le délai de livraison dépend de la portée du projet et sera confirmé après examen technique.
Q5 : Fournissez-vous une assistance technique ou des conseils de sélection de relais pour les systèmes complexes ?
R5 : Oui. Notre équipe d'ingénieurs peut vous aider à sélectionner des relais pour votre application spécifique, qu'il s'agisse de la dynamique du relais Flash , des exigences de verrouillage ou des conseils d'intégration pour les besoins en relais à verrouillage magnétique scellé .
