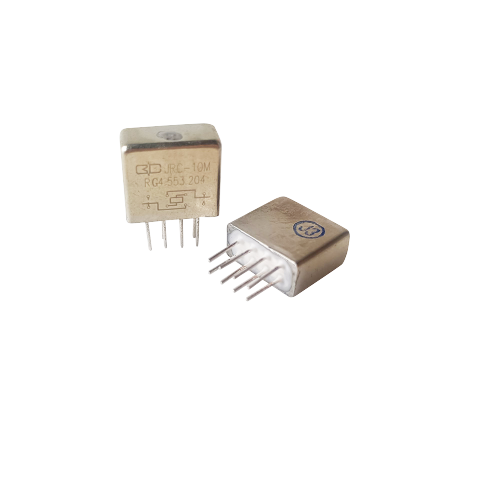

Relais métallique militaire JRC-10M RG4.553.204

Relais d'aviation militaire série JRC-10M (RG4.553.202/203/204) | Remplacement du P3K94B

Présentation du produit

La série JRC-10M est une famille complète de relais militaires d'étanchéité en métal , disponibles dans plusieurs configurations de tension standard : RG4.553.202 (12 V CC) , RG4.553.203 (18 V CC) et RG4.553.204 (27 V CC) . Conçus pour remplacer directement les anciens relais P3K94B, ces relais CC pour aviation offrent une solution de commutation polyvalente et fiable pour une large gamme de systèmes de contrôle militaires et aérospatiaux, en particulier dans les applications de drones et de moteurs d'avion.

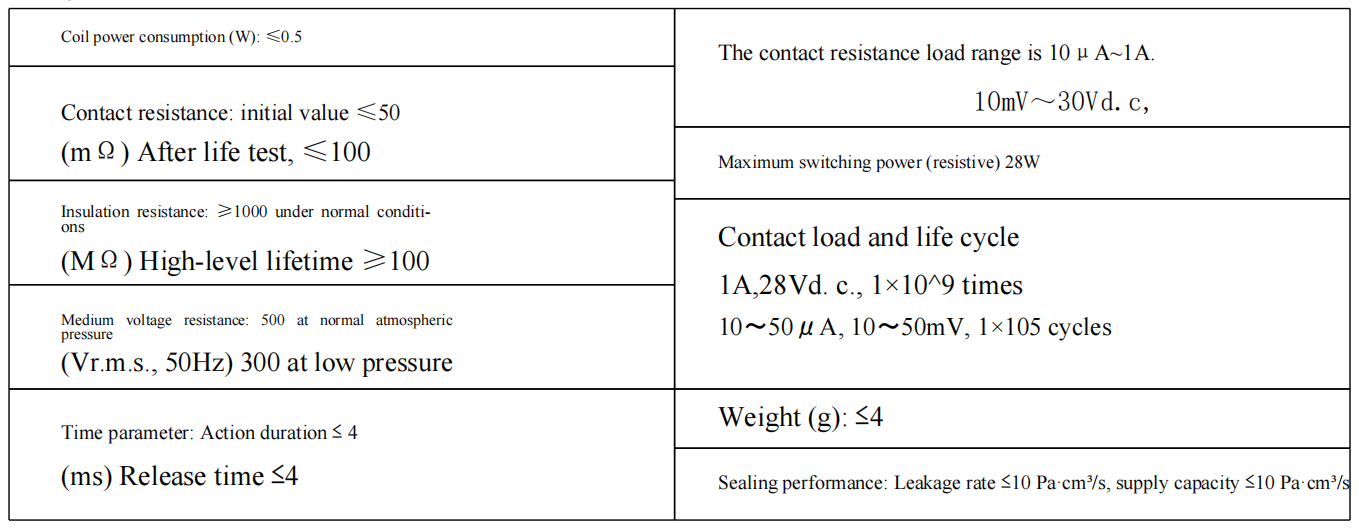

Spécifications techniques

• Série de modèles : JRC-10M
• Numéros de pièces standards :
  • RG4.553.202 - Bobine 12 V CC
  • RG4.553.203 - Bobine 18 V CC
  • RG4.553.204 - Bobine 27 V CC
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale des contacts : 1 A à 28 V CC
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Résistance d'isolation : > 500 MΩ
• Poids : <3g

Principales caractéristiques et avantages

• Famille multitension : une seule famille de relais couvre trois tensions CC critiques (12 V, 18 V, 27 V), simplifiant ainsi la conception et l'approvisionnement sur différentes plates-formes et systèmes existants remplaçant le P3K94B.
• Numéros de pièces militaires standardisés : les numéros de série RG4.553.xxx garantissent une identification et une intégration faciles dans les systèmes de logistique et de documentation militaires.
• Boîtier métallique hermétiquement scellé : offre une protection maximale contre les conditions environnementales difficiles, offrant une durabilité bien supérieure à celle des relais de signal PCB standard.
• Compatibilité des relais de carte PCB haute densité : la conception compacte est optimisée pour l'avionique à espace limité et les cartes de commande de vol d'UAV.
• Fiabilité éprouvée des relais électromagnétiques militaires : conçu pour une durée de vie minimale de 100 000 fonctionnements dans des environnements exigeants en matière de vibrations et de température.
• Relais d'aviation militaire scellé en métal JRC-10M 27V RG4.553.204 27V
• JRC-10M RG4.553.204 27V
• JRC-10M RG4.553.202 12V
• JRC-10M RG4.553.203 18V
• JRC-10M RJ4.553.204 27V
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone , carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Guide de sélection et d'installation

1. Déterminer la tension du système : identifiez la tension de la bobine de fonctionnement de votre relais P3K94B existant ou les exigences du système (12 V, 18 V ou 27 V).
2. Sélectionnez le numéro de pièce correct : choisissez la variante JRC-10M correspondante : .202 (12 V), .203 (18 V) ou .204 (27 V).
3. Préparation du système : Mettez l'équipement hors tension en toute sécurité avant de le remplacer.

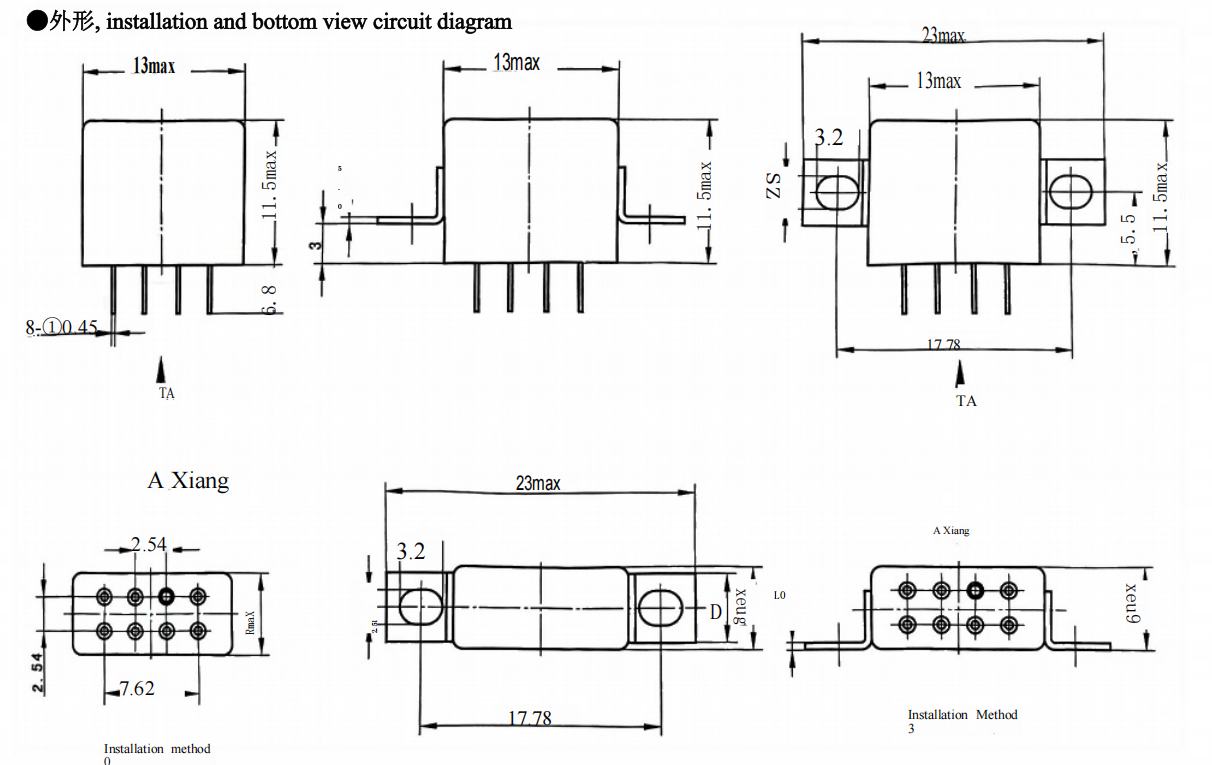

4. Remplacement : retirez soigneusement l'ancien relais et installez le JRC-10M, en garantissant une orientation identique des broches sur le PCB.
5. Vérification : rétablissez l'alimentation et effectuez des tests fonctionnels pour valider les performances.

Scénarios d'application

Cette série de relais polyvalents offre une valeur critique en offrant une solution unifiée et haute fiabilité pour diverses exigences de tension. Les principales applications comprennent : les mises à niveau de l'avionique des avions et des drones existants (en remplacement du P3K94B), les modules de distribution d'énergie et de contrôle des véhicules militaires, les unités de surveillance et de contrôle du moteur, les équipements de soutien au sol et d'autres systèmes de haute fiabilité où un équivalent de relais DPDT 8 broches 27 V robuste et hermétiquement scellé est nécessaire. Ses performances répondent aux exigences là où les relais de puissance industriels standards sont inadéquats.

Qualité et conformité

Fabriqué dans notre usine certifiée ISO 9001. Chaque variante du JRC-10M est produite sous des contrôles de qualité rigoureux, y compris des tests électriques à 100 % et une validation de la fiabilité des lots, garantissant ainsi la cohérence avec les normes élevées de notre portefeuille de relais métalliques militaires .

Options de personnalisation

Nous proposons des services OEM/ODM pour des exigences spécialisées. Au-delà des offres de tension standard, des tensions de bobine personnalisées, des formes de cordon, un marquage ou des tests de qualification supplémentaires peuvent être organisés pour les commandes en volume, similaires aux services pour notre relais polarisé JH-2S .

FAQ

Q : Quelle est la différence entre les versions RG4.553.202, .203 et .204 ?
R : La différence réside uniquement dans la tension de la bobine : .202 = 12 V CC, .203 = 18 V CC, .204 = 27 V CC. Toutes les dimensions mécaniques, valeurs de contact et spécifications de performances sont identiques.

Q : Le JRC-10M est-il un remplacement direct du P3K94B ?
R : Oui, la série JRC-10M est conçue pour remplacer la forme, l'ajustement et la fonction de la série de relais P3K94B dans ses variantes de tension courantes.

Q : Puis-je utiliser la version 27 V (.204) dans un système 24 V ?
R : Pour des performances optimales et fiables, il est fortement recommandé d'utiliser la version de relais qui correspond à la tension nominale de la bobine de votre système. Le relais 27 V est conçu pour un fonctionnement nominal de 27 V.

Q : Ces pièces sont-elles adaptées aux nouvelles conceptions ou uniquement au remplacement ?
R : Absolument adapté aux nouveaux designs. Leur encombrement standardisé, leur fiabilité éprouvée et leur construction de qualité militaire en font un excellent choix pour les nouvelles applications de relais sur carte PCB haute fiabilité.
