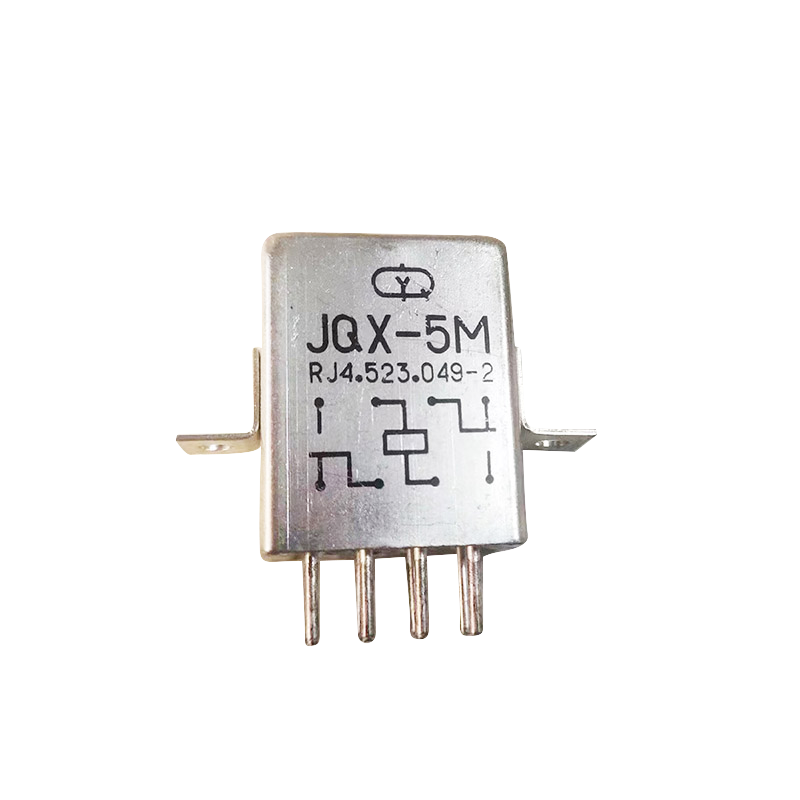

Relais métallique militaire JQX-5M RJ4.523.049

Relais métallique militaire JQX-5M (RJ4.523.049/108) | Qualité aéronautique et militaire 12 V/27 V.

Présentation du produit

Le JQX-5M (numéros de pièces militaires : RJ4.523.049 pour 27 V CC et RJ4.523.108 pour 12 V CC) est un relais d'étanchéité métallique militaire standard conçu pour les applications d'aviation et de défense les plus exigeantes. Doté d'un boîtier métallique robuste de qualité militaire et d'options de double tension, ce relais CC pour aviation fournit une solution de commutation fiable et longue durée pour les systèmes de contrôle critiques des drones, des avions et des véhicules militaires.

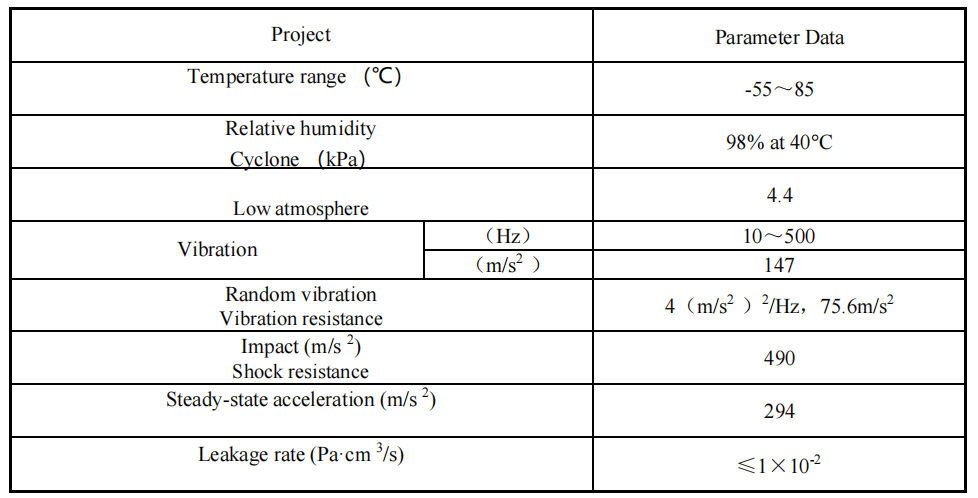

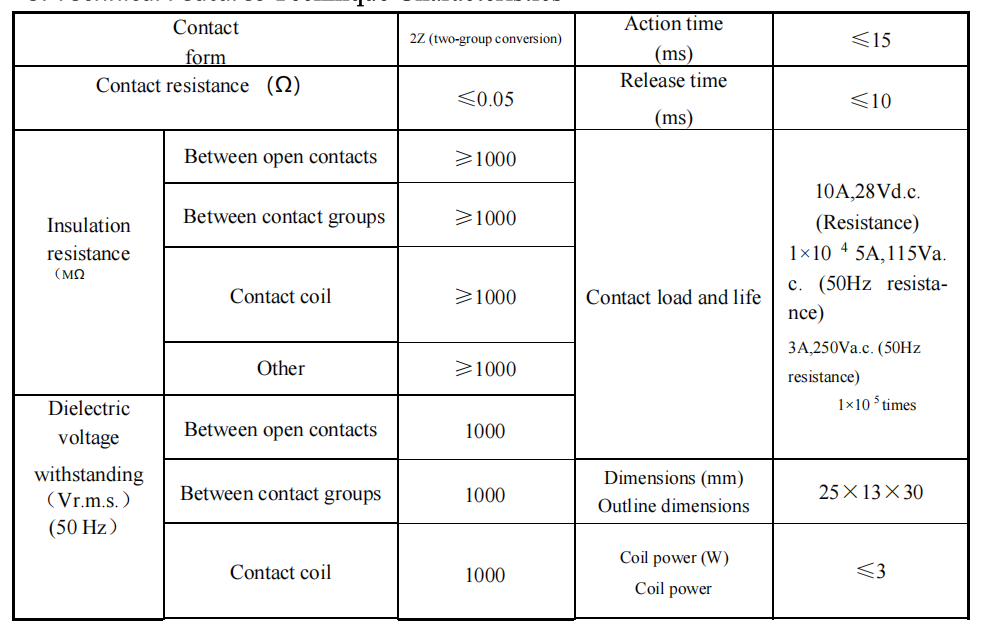

Spécifications techniques

• Modèle/numéro de pièce : JQX-5M (RJ4.523.049 - 27VDC, RJ4.523.108 - 12VDC)
• Tension de bobine : 12 V CC (RJ4.523.108) ou 27 V CC (RJ4.523.049)
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale du contact : 1 A à 28 V CC (résistif)
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Isolation : > 500 MΩ à atmosphère normale
• Poids : <3g

Principales caractéristiques et avantages

• Numéros de pièces militaires standard : RJ4.523.049 (27 V) et RJ4.523.108 (12 V) facilitent une identification précise et un approvisionnement rationalisé au sein des chaînes d'approvisionnement de la défense et de l'aérospatiale.
• Polyvalence à double tension : couvre les tensions courantes du système DC militaire/aviation (12 V et 27 V), offrant une plus grande flexibilité que les relais de signal PCB à tension unique.
• Joint hermétique en métal robuste : offre une protection supérieure contre les risques environnementaux (humidité, poussière, vibrations), garantissant la fiabilité là où les relais de carte PCB standard échoueraient.
• Conception de relais électromagnétiques militaires éprouvée : conçue pour une durée de vie minimale de 100 000 cycles dans des conditions exigeantes, offrant des performances prévisibles et réduisant le coût total du cycle de vie.
• Compact et fiable : idéal pour les configurations de relais de carte PCB haute densité dans les applications avioniques et UAV à espace limité.

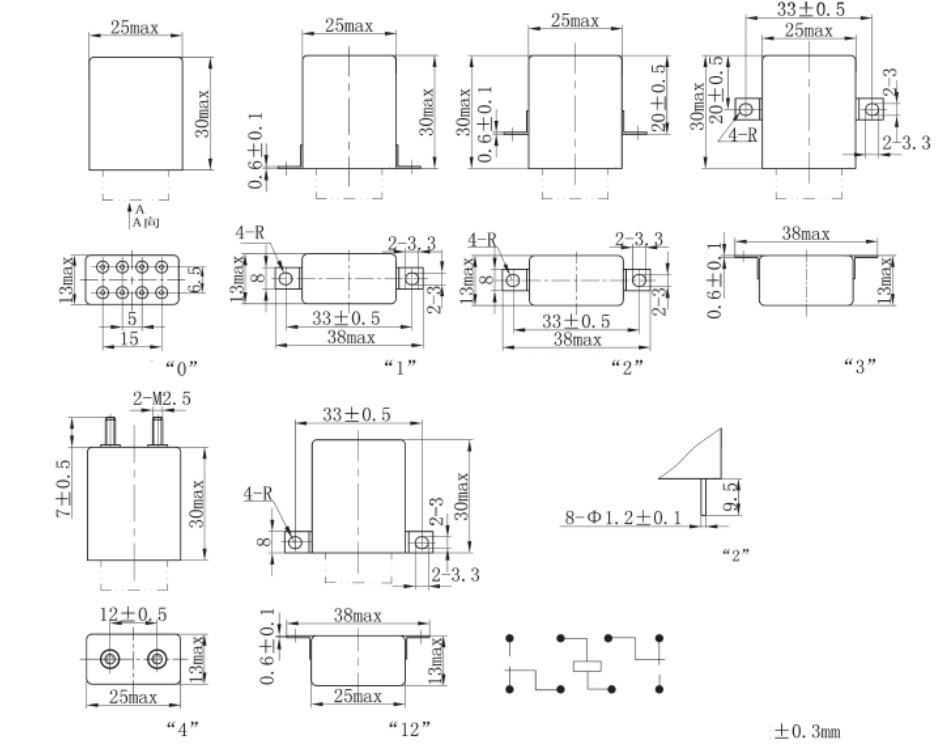

• Relais militaire scellé en métal JQX-5M RJ4.523.049
• Relais métallique conçu pour les applications aéronautiques et militaires JQX-5M RJ4 523 049 27 V
• Relais d'aviation JQX-5M RJ4.523.108 12V avec conception métallique de qualité militaire
• JQX 5M 27V pour relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Procédure d'installation

1. Identifiez la tension du système : déterminez si votre application nécessite un fonctionnement de bobine de 12 V CC ou de 27 V CC.
2. Sélectionnez le numéro de pièce correct : commandez le JQX-5M RJ4.523.108 pour les systèmes 12 V ou le RJ4.523.049 pour les systèmes 27 V.
3. Préparez l'installation : mettez l'équipement hors tension et suivez les procédures de manipulation sécurisées contre les décharges électrostatiques.
4. Montage sur PCB : alignez les broches du relais avec l'empreinte désignée du relais de la carte PCB , en garantissant une orientation correcte.
5. Connexion sécurisée : Soudez en utilisant des techniques appropriées pour garantir une liaison électrique et mécanique fiable.
6. Vérification fonctionnelle : mettez sous tension et testez la fonction de commutation sous charge.

Scénarios d'application

Ce relais est un composant performant conçu pour les environnements à haute fiabilité. Il offre de la valeur grâce à une disponibilité standardisée et des performances robustes. Les applications clés incluent : les unités de commande électroniques (ECU) de véhicules militaires, les systèmes de pilotage automatique et de commande de vol de drones, les interfaces d'instrumentation et de capteur d'avion, les équipements de soutien au sol et l'automatisation industrielle nécessitant un équivalent de relais DPDT 8 broches 27 V hermétiquement fermé. Sa construction le rend approprié là où les facteurs environnementaux excluent les relais de puissance industriels standard.

Assurance qualité

Fabriqué dans notre usine certifiée ISO 9001 sous un système de gestion de qualité rigoureux. Chaque relais JQX-5M est soumis à des tests électriques à 100 % et à une validation environnementale au niveau des lots pour garantir qu'il répond aux normes de performance strictes attendues pour les applications de relais métalliques militaires .

Services de personnalisation

Nous offrons un support OEM/ODM complet. Bien que le JQX-5M soit un composant standard, des personnalisations telles que des configurations de câbles spécifiques, un marquage ou des tests de dépistage améliorés peuvent être développées pour des projets d'approvisionnement en volume, similaires aux services pour notre relais polarisé JH-2S .

FAQ

Q : Quelle est la différence entre RJ4.523.049 et RJ4.523.108 ?
R : La principale différence est la tension de la bobine. RJ4.523.049 est destiné aux systèmes 27 V CC et RJ4.523.108 est destiné aux systèmes 12 V CC. Toutes les autres spécifications sont identiques.

Q : Ces numéros de pièces sont-ils reconnus dans les systèmes d'approvisionnement militaires ?
R : Le format de numérotation RJ4.523.xxx suit une convention commune de numérotation des stocks militaires/nationaux, facilitant l'identification et l'approvisionnement au sein des réseaux logistiques de défense.

Q : La version 12 V peut-elle être utilisée dans un système 24 V avec une résistance ?
R : Non. Pour un fonctionnement fiable et prévisible, vous devez utiliser la version de relais qui correspond à la tension nominale de la bobine de votre système. L'utilisation d'une résistance série n'est pas recommandée pour les applications critiques.

Q : Ce relais est-il adapté aux applications des nouvelles énergies comme la gestion des batteries ?
R : Sa fiabilité et son étanchéité le rendent potentiellement adapté à certaines applications exigeantes de relais de nouvelle énergie , à condition que les spécifications de tension, de courant et d'environnement soient conformes aux exigences.
