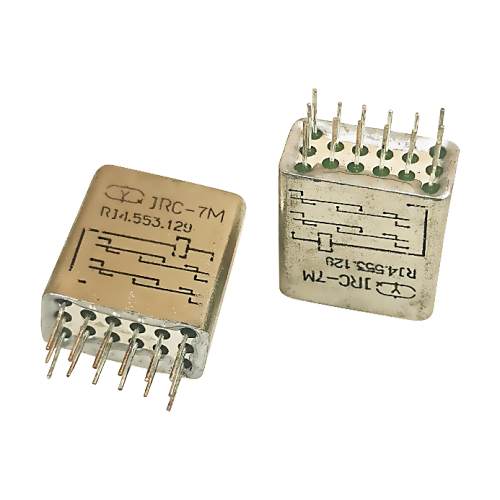

Relais métallique d'aviation militaire JRC-7M 27V

Relais métallique militaire JRC-7M RG4.553.130.1 | Remplacement direct de la série CII SR

Présentation du produit

Le JRC-7M (numéro de pièce : RG4.553.130.1) est un relais d'étanchéité militaire en métal de précision conçu pour remplacer exactement la série SR de la marque CII. Avec son numéro de pièce militaire standardisé et sa bobine 27 V CC, ce relais CC pour aviation fournit une solution fiable et immédiate pour la maintenance et la mise à niveau des systèmes de contrôle critiques des moteurs de drones et d'avions où le relais CII SR d'origine est spécifié.

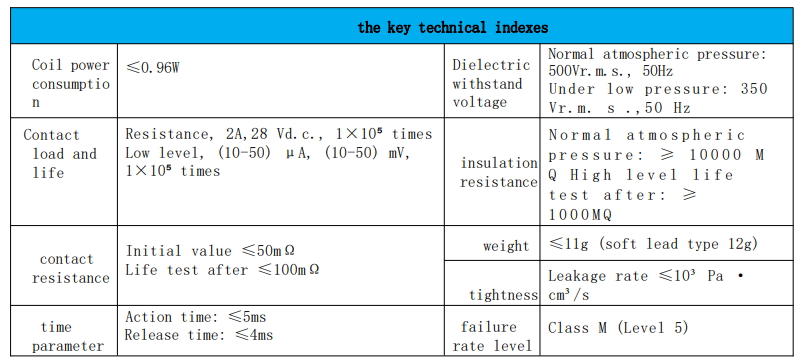

Spécifications techniques

• Modèle/numéro de pièce : JRC-7M (RG4.553.130.1)
• Compatibilité : remplacement direct pour la série CII SR
• Tension de bobine : 27 V CC Standard
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale du contact : 1 A à 28 V CC (résistif)
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Poids : <3g

Principales caractéristiques et avantages

• Remplacement exact de la série CII SR : compatibilité garantie de forme, d'ajustement et de fonction, permettant une maintenance transparente du système sans modifications techniques.
• Numéro de pièce militaire standard : la désignation RG4.553.130.1 facilite l'identification, l'approvisionnement et l'intégration dans les systèmes de logistique et de documentation militaires existants.
• Construction métallique hermétiquement scellée : offre une protection environnementale supérieure contre l'humidité, la poussière et les vibrations par rapport aux relais de signal PCB standard, garantissant une fiabilité à long terme.
• Optimisé pour les PCB haute densité : sa conception compacte et ses performances fiables le rendent idéal pour les applications de relais de cartes PCB dans des espaces limités dans l'avionique et les drones.
• Conception de relais électromagnétique militaire éprouvée : conçue pour un minimum de 100 000 opérations, offrant des performances fiables dans les circuits critiques.

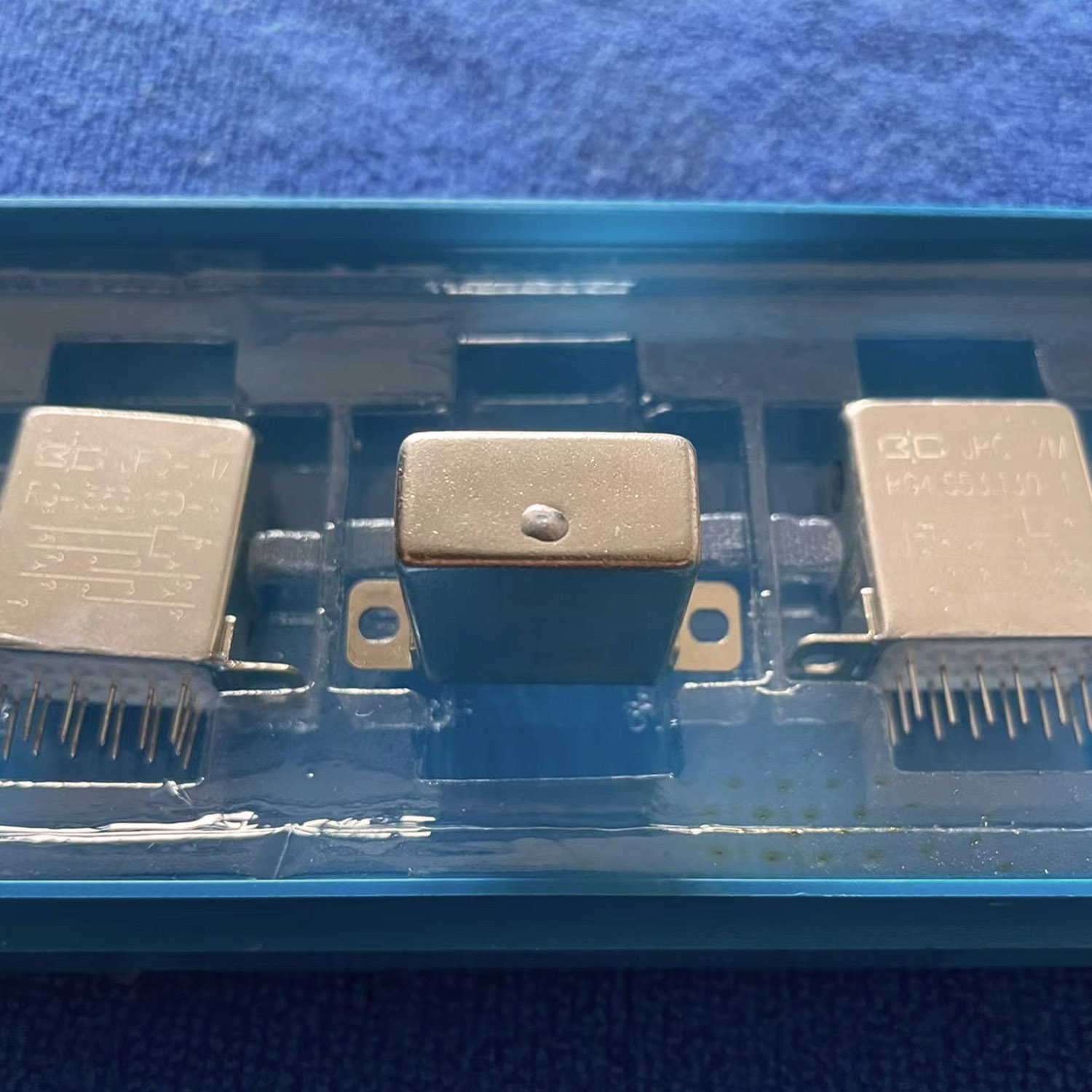

• Relais militaire scellé en métal JRC-7M RG4.553.130.1 27V
• Relais métallique militaire JRC-7M RG4 553 130 1, remplacement de la série SR de marque CII
• Relais d'aviation avec conception en métal de qualité militaire JRC-7M RG4.553.130.1 27V
• Relais d'aviation militaire JRC-7M pour drone, carte PCB de moteur d'avion
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Guide d'installation

1. Vérifier l'application : confirmez que votre système utilise un relais de la série CII SR avec le numéro de pièce RG4.553.130.1 ou équivalent.
2. Sécurité du système : Mettez complètement l'équipement hors tension avant de commencer la procédure de remplacement.
3. Retrait soigneux : dessoudez ou débranchez le relais de la série SR existant de l'empreinte du relais de la carte PCB .
4. Installation précise : alignez correctement les broches JRC-7M avec les trous du PCB, garantissant une orientation identique à la pièce d'origine.
5. Sécurisez et testez : soudez le relais en place, puis effectuez des tests fonctionnels approfondis du circuit.

Scénarios d'application

Ce relais offre une valeur critique en fournissant un composant fiable et directement interchangeable pour les systèmes dépendant de la série CII SR. Les principales applications comprennent : les cartes de contrôle de vol et de système de propulsion des drones, les unités FADEC (Full Authority Digital Engine Control) de moteurs d'avion, les équipements militaires de soutien au sol, les instruments avioniques et d'autres systèmes de contrôle de haute fiabilité. Il constitue une alternative robuste et hermétique dans les circuits où un relais DPDT 8 broches 27 V standard dans un boîtier commercial ne répondrait pas aux exigences environnementales ou de facteur de forme.

Qualité et conformité

Fabriqué dans notre usine certifiée ISO 9001 sous un système de gestion de qualité rigoureux. Le JRC-7M est produit avec des processus conçus pour répondre aux normes de performance et de fiabilité conformes aux spécifications militaires, s'alignant sur la qualité respectée dans l'ensemble de notre gamme de relais métalliques militaires .

Services de personnalisation

Nous offrons un support OEM/ODM pour les projets spécialisés. Bien que le JRC-7M soit un remplacement standard, des modifications telles que le marquage personnalisé, la traçabilité de lots spécifiques ou des tests de dépistage supplémentaires peuvent être organisées pour les commandes en volume, similaires aux services pour notre relais polarisé JH-2S .

FAQ

Q : Le JRC-7M (RG4.553.130.1) est-il identique à la pièce CII SR qu'il remplace ?
R : Oui, il est conçu comme un équivalent direct en termes de forme, d'ajustement et de fonctionnalité, garantissant la compatibilité dans tous les aspects clés : électrique, mécanique et performances.

Q : Quelle est la signification du numéro de pièce RG4.553.130.1 ?
R : Il s'agit d'une désignation normalisée de type numéro de stock militaire/national (NSN) qui facilite une identification et un approvisionnement précis au sein des chaînes d'approvisionnement de la défense et de l'aérospatiale.

Q : Ce relais peut-il être utilisé dans de nouvelles conceptions, ou uniquement en remplacement ?
R : Absolument. Sa fiabilité éprouvée, son encombrement standard et sa construction de qualité militaire en font un excellent choix pour les nouvelles conceptions de relais sur carte PCB haute fiabilité dans les applications aéronautiques, militaires et industrielles exigeantes de relais de puissance .

Q : Des échantillons sont-ils disponibles pour les tests de vérification ?
R : Oui, nous fournissons des échantillons aux clients B2B qualifiés pour évaluation, confirmation de compatibilité et qualification dans leurs systèmes spécifiques.
