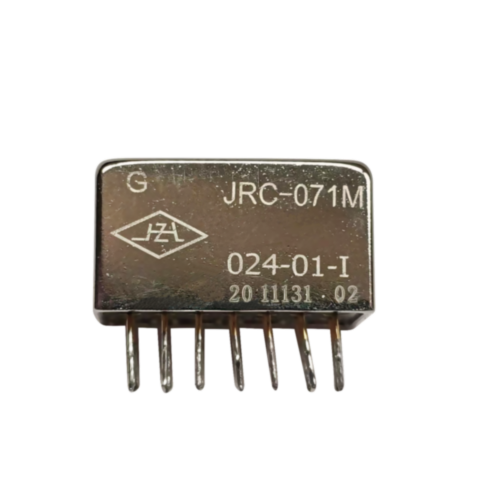

Relais métallique d'aviation militaire JRC-071M 27V

Présentation du produit

Le JRC-071M (024-01-1) est un relais d'étanchéité métallique militaire de précision spécialement conçu pour remplacer exactement les composants de la série CII SR dans les applications aérospatiales exigeantes. Ce relais CC d'aviation de haute fiabilité présente la configuration distinctive 024-01-1 avec une construction métallique de qualité militaire, ce qui le rend idéal pour les systèmes critiques de commande de vol et de gestion moteur. En tant que relais électromagnétique militaire robuste fonctionnant en 27 V CC, il offre des performances de commutation stables dans des conditions environnementales extrêmes. Fabriqué par YM avec plus de 18 ans d'expertise spécialisée, ce relais métallique militaire offre une durabilité et une disponibilité améliorées pour les systèmes équipés à l'origine de composants de la série CII SR, garantissant ainsi le fonctionnement continu des plates-formes aérospatiales existantes.

Images du produit

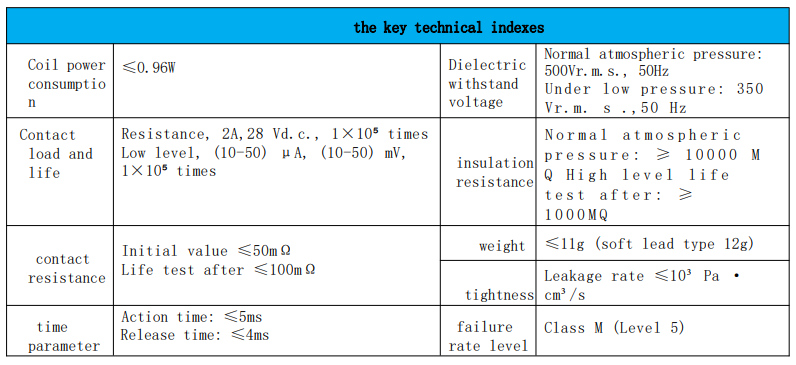

Spécifications techniques

• Désignation de la configuration : 024-01-1 (configuration de remplacement spécifique CII SR)
• Configuration des contacts : DPDT (double pôle double jet)
• Tension nominale de la bobine : 27 VDC Standard
• Valeur nominale du contact : 1 A à charge résistive de 28 V CC
• Consommation électrique de la bobine : 0,3-0,43 W
• Capacité de contact de bas niveau : (10-50)μA, (10-50)mV, 1×10⁶ opérations
• Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique)
• Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
• Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
• Poids : <3g
• Performance d'étanchéité : hermétiquement scellé ; Taux de fuite ≤10⁻³ Pa·cm³/s

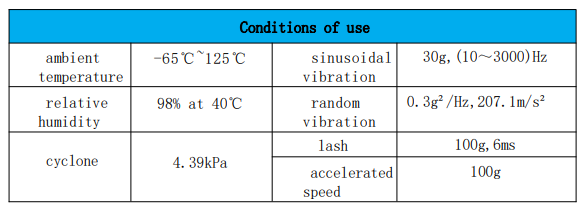

• Température de fonctionnement : -65°C à +125°C
• Compatibilité de configuration : remplacement exact de la configuration CII SR série 024-01-1
• Norme de montage : compatible avec le matériel et les procédures de montage d'origine CII SR

Principales caractéristiques et avantages

1. Correspondance exacte de la configuration CII SR : conçu avec précision pour correspondre à la configuration 024-01-1 des relais de la série CII SR, garantissant un remplacement transparent sans modifications du système.
2. Qualité des matériaux améliorée : utilise des alliages d'acier inoxydable SUS304/316 modernes avec une consistance améliorée par rapport aux matériaux CII d'origine.
3. Cohérence de fabrication supérieure : la production automatisée avec surveillance SPC garantit une uniformité d'un lot à l'autre, ce qui n'est pas toujours possible avec les méthodes de fabrication traditionnelles.
4. Ensemble de documentation complet : documentation technique complète comprenant des dessins de configuration, des procédures d'installation et des rapports de vérification de compatibilité.
5. Durée de vie prolongée : les matériaux de contact et la technologie d'étanchéité améliorés prolongent la durée de vie opérationnelle au-delà des spécifications originales du CII SR.
6. Compatibilité optimisée des relais de carte PCB : conçu pour s'adapter parfaitement aux configurations de PCB CII SR existantes avec des caractéristiques de performances thermiques améliorées.

Scénarios d'application

Ce relais métallique militaire spécifique à la configuration est conçu pour un remplacement exact du CII SR :

• Systèmes d'avion hérités : remplacement direct dans les modèles d'avions plus anciens équipés à l'origine de composants de la série CII SR
• Maintien en puissance de plates-formes militaires : maintenance d'avions militaires vieillissants et d'équipements de soutien au sol avec des relais CII SR
• Modernisation du contrôle industriel : mise à niveau des systèmes industriels qui utilisaient à l'origine des composants de la série CII SR
• Maintenance des simulateurs de formation : Pièces de rechange pour simulateurs de vol et équipements de formation selon les normes CII
• Musée et avions historiques : composants de remplacement authentiques pour l’entretien des équipements aérospatiaux historiques
• Pièces de rechange d'urgence : disponibilité critique lorsque les composants d'origine CII SR ne sont plus disponibles auprès des fabricants
• Relais militaire scellé en métal JRC-071M 024-01-1
• Relais métallique militaire JRC-071M 024-01-1, remplacement de la série CII SR
• Relais métallique JRC-071M 27 V conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire, marque CII SR Series
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Étapes d'installation et d'intégration

1. Vérification de la configuration : confirmez que le relais existant est de la série CII SR avec la configuration 024-01-1.
2. Examen de la documentation : étudiez les procédures d'installation originales de CII pour connaître les exigences de manipulation appropriées.
3. Vérification de la compatibilité du montage : vérifiez la compatibilité matérielle avec le système de montage CII SR existant.
4. Préparation du système électrique : assurer une isolation et des procédures de sécurité appropriées conformément aux normes de maintenance aérospatiale.
5. Retrait des composants : retirez soigneusement le relais CII SR existant en suivant les procédures d'origine du fabricant.
6. Alignement de la configuration : alignez le JRC-071M 024-01-1 exactement comme le composant d'origine a été positionné.
7. Installation sécurisée : utilisez le matériel de montage et les spécifications de couple appropriés.
8. Vérification fonctionnelle : effectuez des tests complets pour confirmer le bon remplacement et le bon fonctionnement du système.

Proposition de valeur d'approvisionnement

• Continuité des systèmes existants : permet le fonctionnement continu des systèmes critiques qui autrement seraient confrontés à des problèmes d'obsolescence.
• Coûts de requalification réduits : la correspondance exacte de la configuration minimise les exigences et les tests de requalification du système.
• Fiabilité améliorée : les techniques de fabrication modernes offrent une cohérence et une fiabilité améliorées par rapport aux composants d'origine vieillissants.
• Support technique complet : documentation complète et support technique pour les projets de remplacement.
• Maintien rentable : prolonge la durée de vie des équipements précieux à une fraction du coût de remplacement complet du système.

Certifications et conformité

• Composants et matériaux certifiés CE et UL
• Conforme aux spécifications des relais militaires MIL-PRF-6106
• Processus de fabrication et systèmes qualité audités par SGS
• Matériaux et méthodes de production conformes RoHS
• Système de gestion de la qualité certifié ISO 9001 : 2015
• Compatibilité de configuration vérifiée par rapport aux spécifications CII SR d'origine

Options de personnalisation

Bien qu'optimisé pour le remplacement exact du CII SR, YM propose une personnalisation associée :

• Configurations CII SR alternatives basées sur les exigences spécifiques du système existant
• Tensions nominales modifiées pour les mises à niveau du système tout en maintenant la compatibilité mécanique
• Options d'étanchéité améliorées pour des conditions environnementales spécifiques
• Tests et documentation spéciaux pour les applications système critiques existantes
• Étiquetage spécifique à la configuration correspondant aux systèmes de numérotation des pièces CII d'origine
• Ensembles de documentation complets pour la tenue des dossiers de maintenance aérospatiale

Notre expertise couvre les technologies de relais automobile , de relais de puissance industriel et de relais de signal PCB , avec une expérience spécialisée dans les solutions de support de systèmes existants.

Processus d'assurance qualité

Chaque JRC-071M 024-01-1 est soumis à une vérification de qualité rigoureuse en 8 étapes :

1. Certification matérielle spécifique à la configuration par rapport aux spécifications CII originales
2. Fabrication de précision avec vérification dimensionnelle de la configuration 024-01-1
3. Caractéristiques électriques correspondant aux paramètres de performance d'origine du CII SR
4. Tests d'étanchéité hermétique avec critères d'acceptation spécifiques à la configuration
5. Tests de compatibilité mécanique avec le matériel de montage CII d'origine
6. Tests environnementaux pour vérifier les performances dans les conditions spécifiées par CII
7. Vérification de la documentation de configuration par rapport aux dessins CII originaux
8. Contrôle final avec critères d'acceptation et marquage spécifiques à la configuration
