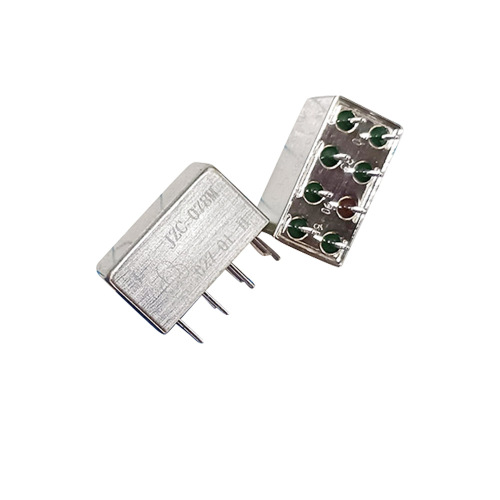

Relais métallique DC pour l'aviation militaire JZC-078M 600Ω

Relais CC pour aviation militaire série JZC-078M | 12 V/24 V/27 V avec résistance de bobine spécifiée

Présentation du produit

La série JZC-078M est une famille de relais militaires d'étanchéité en métal conçus avec précision, caractérisés par leurs résistances de bobine spécifiées pour chaque variante de tension : 125 Ω (12 V CC) , 480 Ω (24 V CC) et 600 Ω (27 V CC) . Cette conception garantit une consommation de courant précise et des performances magnétiques constantes, ce qui en fait un relais CC d'aviation idéal pour les applications exigeant des caractéristiques électriques prévisibles dans les drones, les moteurs d'avion et les systèmes de contrôle militaires.

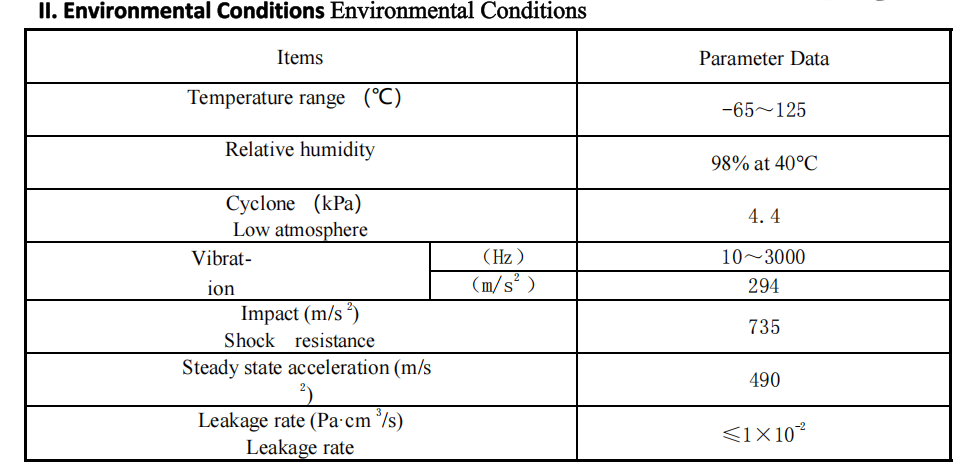

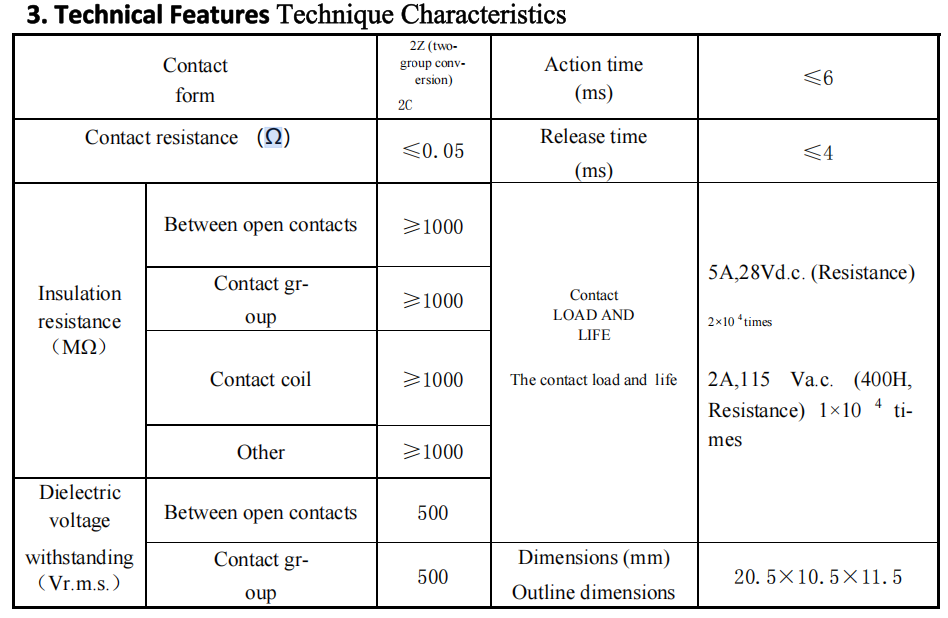

Spécifications techniques

• Série de modèles : JZC-078M
• Variantes standards :
  • JZC-078M (125Ω ±10 %) - Bobine 12 V CC
  • JZC-078M (480 Ω ± 10 %) - Bobine 24 V CC
  • JZC-078M (600 Ω ± 10 %) - Bobine 27 V CC
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale du contact : 1 A à 28 V CC (résistif)
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Poids : <3g

Principales caractéristiques et avantages

• Résistance de bobine spécifiée par tension : chaque variante (12 V/24 V/27 V) est conçue avec une résistance de bobine précise (125 Ω, 480 Ω, 600 Ω), garantissant des courants d'appel et de maintien constants. Ceci est essentiel pour des performances prévisibles dans les circuits sensibles, ce qui le distingue des relais de signal PCB génériques.
• Large couverture de plate-forme de tension : une seule famille de relais dessert les trois tensions des systèmes CC militaires et aéronautiques les plus courantes, simplifiant ainsi la conception et l'inventaire pour les projets multiplateformes.
• Boîtier métallique hermétiquement scellé : en tant que véritable relais d'étanchéité en métal militaire , il offre une protection maximale de l'environnement, garantissant une fiabilité là où les relais de carte PCB standard échoueraient.
• Performances prévisibles des relais électromagnétiques militaires : les paramètres de bobine définis permettent une conception de circuit précise, des calculs thermiques et un comportement de commutation prévisible sur plus de 100 000 cycles de vie du produit.
• Optimisé pour les applications de précision : Idéal pour les circuits où le courant de bobine et la consommation d'énergie sont des facteurs critiques de conception, comme dans les drones alimentés par batterie ou les systèmes avioniques étroitement régulés.
• Relais militaire scellé en métal JZC-078M 600Ω 27VDC
• Relais scellé en métal militaire JZC-078M 600OHM 27VDC
• Relais d'aviation JZC-078M 480 ohms 24VDC
• Relais d'aviation militaire JZC-078M 125 ohms 12VDC
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Étapes de sélection et d'intégration

1. Déterminez la tension et le courant du système : identifiez la tension CC nominale de votre système (12 V, 24 V ou 27 V) et assurez-vous que la résistance de la bobine du relais correspondant s'aligne sur la capacité actuelle de votre circuit de commande.
2. Sélectionnez la bonne variante : choisissez le JZC-078M avec la tension et la résistance de bobine correspondantes (par exemple, système 24 V -> variante 480 Ω).
3. Considération relative à la conception du circuit : utilisez la résistance de bobine spécifiée pour calculer la consommation de courant attendue en régime permanent (I = V/R) pour le dimensionnement de l'alimentation.
4. Montage sur PCB : installez sur l'empreinte du relais de la carte PCB à l'aide de processus de soudure standard, en notant la forme mécanique identique pour toutes les variantes de tension.
5. Validation : testez les tensions d'entrée et de sortie du relais pour vous assurer qu'elles répondent aux exigences de votre application avec les caractéristiques précises de la bobine.

Scénarios d'application

Cette série offre une valeur exceptionnelle dans les applications où la prévisibilité électrique est aussi importante que la fiabilité. Les principales utilisations comprennent : le contrôleur de vol d'UAV (drone) et la commutation de puissance de charge utile, les modules d'interface de capteur et d'actionneur de moteur d'avion, le contrôle du système électronique de véhicule militaire, l'instrumentation de précision et l'équipement de test, et d'autres systèmes où des caractéristiques de bobine cohérentes sont vitales pour le diagnostic et le contrôle de la maintenance des moteurs, des trains et des avions . Il offre une alternative supérieure aux relais DPDT 8 broches 27 V disponibles dans le commerce où des tolérances de bobine non spécifiées pourraient avoir un impact sur les performances du système.

Assurance qualité

Fabriqué dans notre usine certifiée ISO 9001. La production du JZC-078M comprend un contrôle rigoureux de l'enroulement de la bobine pour atteindre les tolérances de résistance spécifiées, suivi de tests fonctionnels 100 % électriques, garantissant que chaque relais répond à ses spécifications publiées, une norme appliquée à l'ensemble de notre gamme de relais métalliques militaires .

Services de personnalisation

Nous offrons des services OEM/ODM complets. Pour les projets de volume, des résistances de bobine personnalisées, des variantes de tension spécifiques en dehors de la plage standard ou un dépistage de performances spécialisé peuvent être développés, en tirant parti de la même ingénierie de précision appliquée à notre relais polarisé JH-2S .

FAQ

Q : Pourquoi les résistances des bobines sont-elles spécifiées pour chaque tension ?
R : La spécification de la résistance permet aux ingénieurs de calculer avec précision la consommation de courant, la consommation d'énergie et la force magnétique du relais. Cela garantit des performances prévisibles et une compatibilité avec les circuits de pilotage, ce qui est essentiel pour une conception fiable du système.

Q : Les dimensions mécaniques sont-elles les mêmes pour les trois versions de tension ?
R : Oui, toutes les variantes du JZC-078M partagent des dimensions externes et un brochage identiques. Seuls les paramètres internes de la bobine diffèrent.

Q : Puis-je utiliser la version 24 V/480 Ω dans un système 28 V ?
A> Ce n'est pas recommandé. Le relais est conçu et caractérisé pour sa tension nominale. Un fonctionnement en dehors de cette plage peut affecter les paramètres de commutation, la température de la bobine et la fiabilité à long terme.

Q : Des échantillons sont-ils disponibles pour vérifier les paramètres de la bobine ?
R : Oui, nous fournissons des échantillons aux clients B2B qualifiés. Vous pouvez mesurer la résistance de la bobine et tester les performances pour confirmer qu'elle répond à vos calculs de conception.
