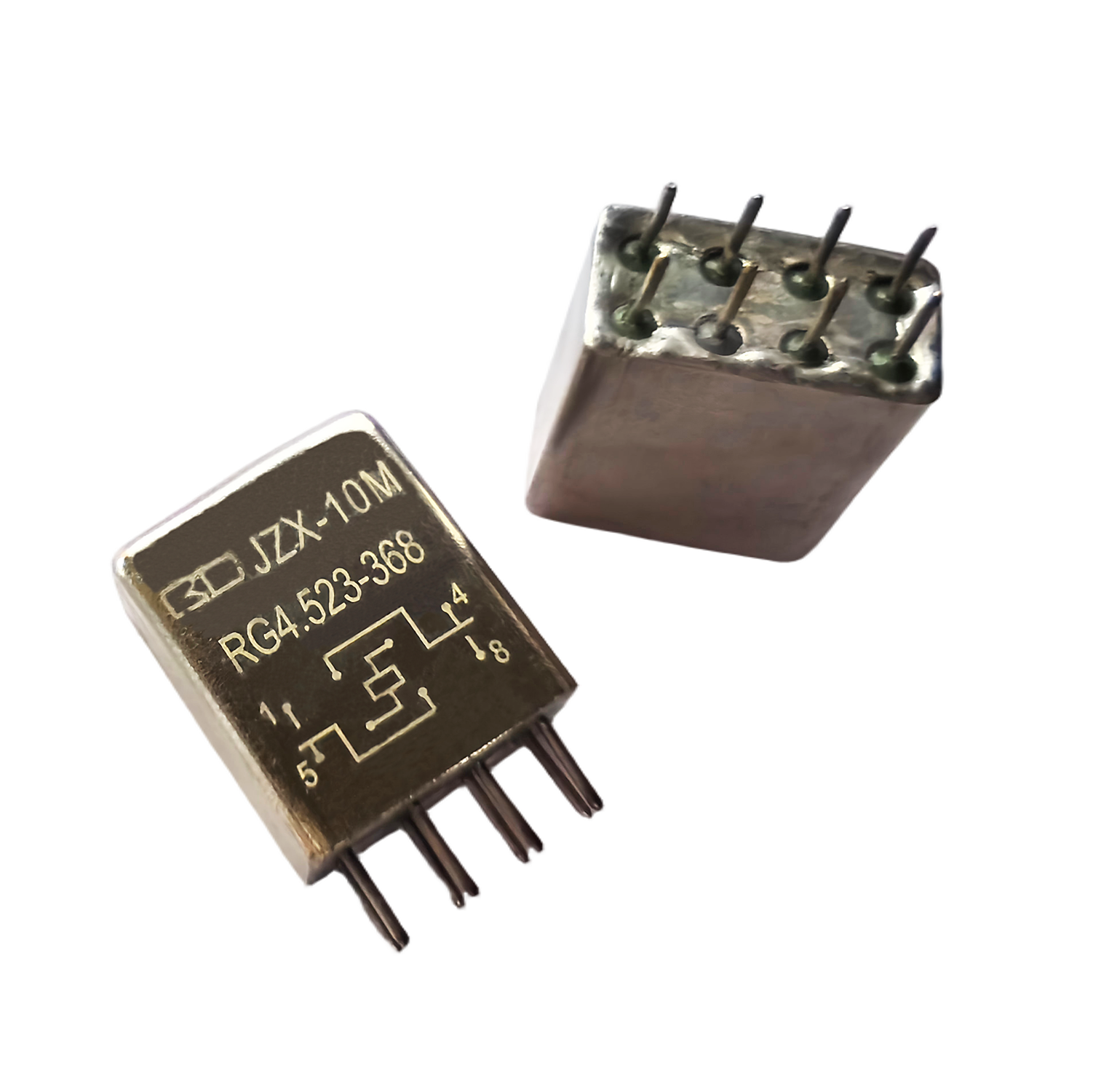

Relais métallique militaire JZX-10M RG4.523.275

Série de relais d'aviation militaire JZX-10M (RG4.523.271/273/275) | Solution PCB multitension

Présentation du produit

La série JZX-10M est une famille polyvalente de relais militaires d'étanchéité en métal , proposée en trois configurations de tension standard : RG4.523.271 (24 V CC) , RG4.523.273 (12 V CC) et RG4.523.275 (27 V CC) . Conçue sous forme de relais sur carte PCB de haute fiabilité, cette série offre une solution complète pour diverses exigences de systèmes d'alimentation dans les applications aéronautiques, de drones et militaires où des performances robustes et une intégration facile sont essentielles.

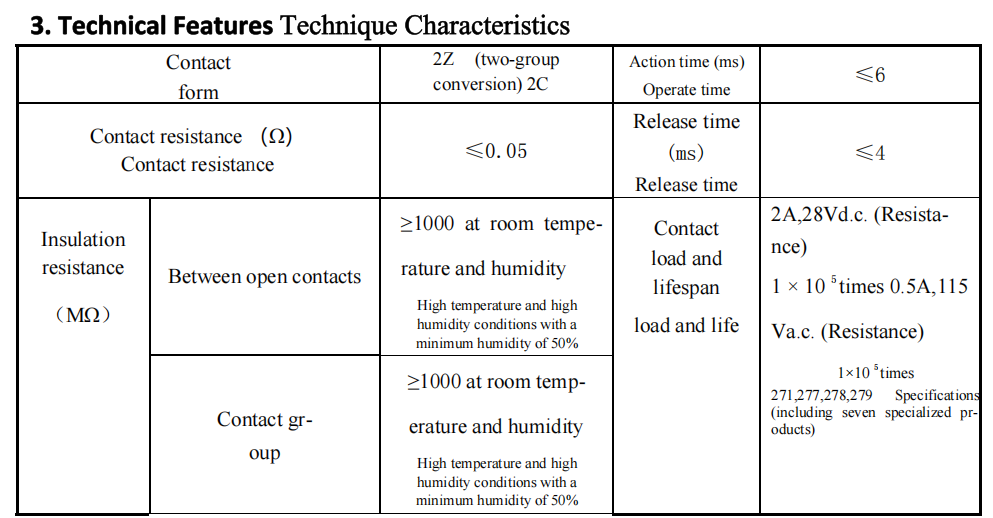

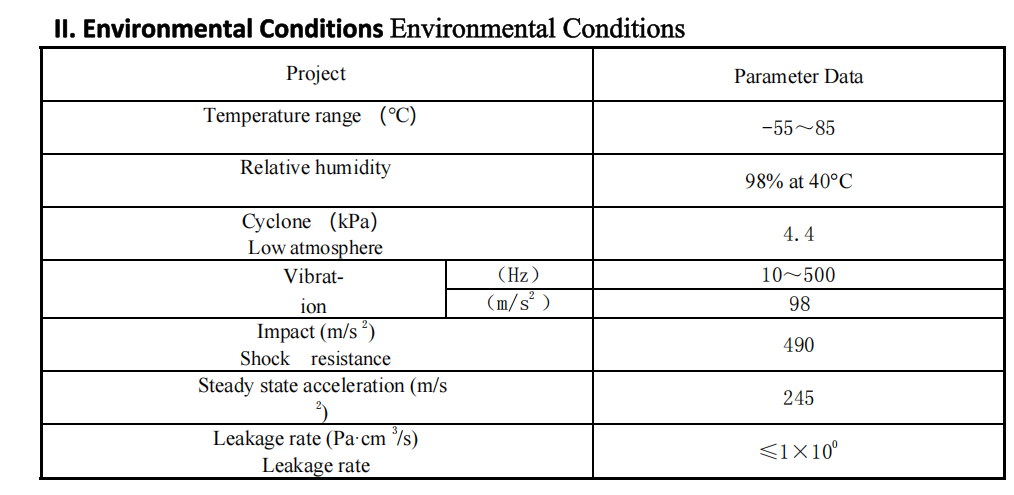

Spécifications techniques

• Série de modèles : JZX-10M

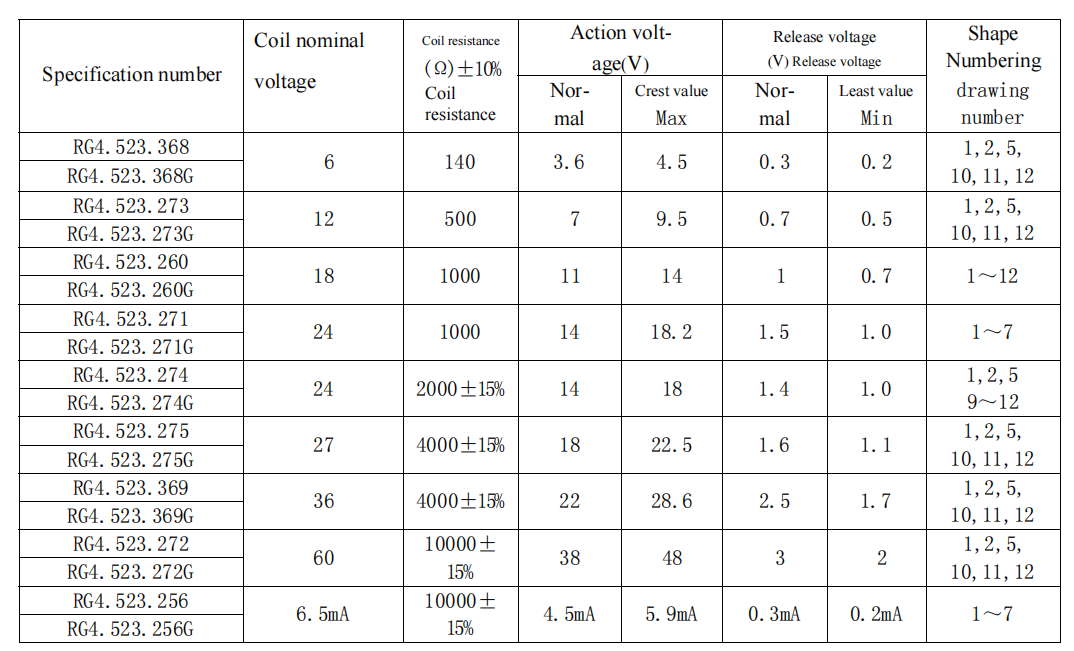

• Numéros de pièces et tensions standard :
  • RG4.523.271 - Bobine 24 V CC
  • RG4.523.273 - Bobine 12 V CC
  • RG4.523.275 - Bobine 27 V CC
• Configuration des contacts : DPDT (2 formulaire C)
• Valeur nominale du contact : 1 A à 28 V CC (résistif)
• Puissance de la bobine : 0,3 W - 0,43 W
• Durée de vie électrique : ≥100 000 opérations
• Temps de commutation : ≤ 4 ms Fonctionnement et libération
• Résistance d'isolation : > 500 MΩ
• Poids : <3g
•

Principales caractéristiques et avantages

• Couverture complète de tension : une famille de relais prend en charge trois tensions CC clés aéronautiques/militaires (12 V, 24 V, 27 V), simplifiant ainsi la conception, l'approvisionnement et la gestion des stocks sur plusieurs plates-formes.
• Intégration optimisée des circuits imprimés : conçu dès le départ comme un relais de carte PCB fiable, doté d'un encombrement compact et d'un brochage standardisé pour une mise en œuvre facile dans les contrôleurs de vol de drones et les systèmes avioniques.
• Construction scellée supérieure : en tant que relais d'étanchéité en métal militaire , son boîtier métallique hermétique offre une protection maximale contre l'humidité, la poussière et les vibrations, dépassant de loin les relais de signal PCB standard.
• Commutation rapide et fiable : fonctionne comme un relais électromagnétique militaire fiable avec une réponse rapide ≤ 4 ms et une durée de vie de plus de 100 000 opérations pour les circuits critiques.
• Numéros de pièces militaires standardisés : la numérotation RG4.523.xxx garantit une identification et un approvisionnement faciles au sein des systèmes logistiques de défense et aérospatiaux.
• Relais militaire scellé en métal JZX-10M RJ4.553.019
• Relais métallique militaire JZX-10M RG4.523.275 27V
• Relais d'aviation militaire JZX-10M RG4.523.273 12V
• Relais aéronautique JZX-10M RG4.523.271 24V
• Relais métallique conçu pour les applications aéronautiques et militaires
• Relais d'aviation avec conception en métal de qualité militaire
• Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
• Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions

Guide de sélection et d'installation

1. Déterminer la tension du système : identifiez la tension de la bobine de fonctionnement de votre application (12 V, 24 V ou 27 V).
2. Sélectionnez la bonne variante : choisissez le numéro de pièce JZX-10M correspondant : .273 (12 V), .271 (24 V) ou .275 (27 V).
3. Disposition du PCB : intégrez l'empreinte de relais standardisée dans la conception de votre relais de carte PCB , en faisant référence aux dessins dimensionnels fournis.
4. Assemblage : après les processus de soudure standard des PCB, assurez-vous que le relais est bien en place.
5. Tests : effectuez une vérification fonctionnelle en circuit pour confirmer la bonne réponse en tension et la commutation des contacts.

Scénarios d'application

Cette série offre une valeur exceptionnelle en proposant un composant unifié de haute qualité pour la maintenance et de nouvelles conceptions pour diverses normes de tension. Idéal pour : les cartes de pilotage automatique et de distribution d'énergie d'UAV (drone), les modules d'interface d'instruments et de capteurs d'avion, les unités de commande électroniques (ECU) de véhicules militaires, les équipements de soutien au sol et de test et les systèmes de contrôle ferroviaire (train). Il constitue une alternative robuste et étanche là où les facteurs environnementaux empêchent l'utilisation de relais de puissance industriels standard ou de relais DPDT 8 broches 27 V commerciaux.

Qualité et conformité

Fabriqué dans notre usine certifiée ISO 9001 sous des contrôles de processus stricts. Chaque relais JZX-10M est soumis à des tests électriques à 100 % et à une validation environnementale par lots, garantissant une cohérence des performances qui répond aux exigences de haute fiabilité de nos clients de relais métalliques militaires .

Options de personnalisation

Nous offrons des services OEM/ODM complets. Au-delà des tensions standard, nous pouvons développer des spécifications de bobine personnalisées, des formes de câbles spéciales ou un marquage spécifique à une application pour des projets en volume, en tirant parti de la même expertise appliquée à notre relais polarisé JH-2S et à d'autres lignes spécialisées.

FAQ

Q : Quelle est la différence entre les trois références du JZX-10M ?
R : La seule différence est la tension de la bobine : RG4.523.273 = 12 V CC, RG4.523.271 = 24 V CC, RG4.523.275 = 27 V CC. Toutes les spécifications mécaniques et électriques sont par ailleurs identiques.

Q : Ce relais est-il adapté aux environnements à fortes vibrations comme les moteurs ?
R : Oui. Sa construction métallique hermétiquement fermée et sa conception interne robuste le rendent adapté aux applications à fortes vibrations, y compris celles des systèmes de surveillance des moteurs, où il sert de composant de haute qualité pour les systèmes de maintenance des moteurs .

Q : Puis-je utiliser la version 24 V dans un système 28 V ?
R : Le relais est évalué pour la tension nominale indiquée sur son étiquette. Pour un fonctionnement fiable et à long terme, il est recommandé d'utiliser la variante de relais qui correspond à la tension nominale de votre système. Un relais 24 V dans un système 28 V peut connaître une durée de vie réduite de la bobine.

Q : Des échantillons d’évaluation sont-ils disponibles ?
R : Oui. Nous fournissons des échantillons aux clients B2B qualifiés et aux partenaires OEM pour la vérification de la conception et les tests de performances dans leurs applications spécifiques.
