Relais métallique militaire JQX-5M RJ4.523.108

Relais métallique militaire JQX-5M RJ4.523.108 – Relais scellé haute fiabilité pour l'aviation et l'aérospatiale

Le relais métallique militaire JQX-5M RJ4.523.108 est un relais à boîtier métallique hermétiquement scellé conçu pour les applications critiques de l'aviation, de la défense et de l'aérospatiale. Avec une consommation d'énergie de bobine ultra faible (0,3 ~ 0,43 W), une commutation rapide (≤ 4 ms) et un boîtier métallique robuste qui offre un blindage supérieur contre les interférences électromagnétiques (EMI) et une protection de l'environnement, ce relais garantit des performances ininterrompues dans des conditions extrêmes de températures, d'humidité et d'altitude. En tant que membre principal de notre famille de relais à scellement métallique , le JQX-5M RJ4.523.108 est également disponible en variantes de relais à verrouillage et de relais polarisé . Il remplace directement les anciens relais aéronautiques dans les ordinateurs de commandes de vol, les unités de distribution d'énergie et les systèmes d'armes. Pour les ingénieurs spécifiant des solutions de connecteurs d'aviation militaire ou de microswitch d'aviation , ce relais offre une alternative compacte et légère (<3 g) avec une fiabilité éprouvée de niveau MIL.

Spécifications techniques

Le JQX-5M RJ4.523.108 est fabriqué pour répondre aux exigences strictes de performances militaires et aéronautiques. Les paramètres clés comprennent :

• Consommation électrique de la bobine : 0,3 ~ 0,43 W (à 25°C, tension nominale)
• Charge de contact et durée de vie électrique : charge résistive 1 A à 28 V CC, 1 × 10⁵ opérations ; Opérations de bas niveau (10~50)μA, (10~50)mV, 1×10⁵
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200 mΩ
• Temps de fonctionnement/relâchement : ≤4 ms (fonctionnement), ≤4 ms (relâchement) ; option haute vitesse temps d'action ≤ 3 ms
• Largeur d'impulsion incitative : (10 ~ 50) ms
• Tension de tenue diélectrique : Atmosphère normale : 500 Vr.ms à 50 Hz ; Pression réduite : 250 Vr.ms à 50 Hz
• Résistance d'isolation : atmosphère normale > 500 MΩ ; après test de durée de vie de haut niveau > 50 MΩ
• Poids : <3 g (ultra-léger pour les équipements aéroportés)
• Étanchéité (taux de fuite) : ≤1×10⁻³ Pa·cm³/s (testé par spectromètre de masse à hélium)
• Spécifications de la bobine de fil : norme 28 V cc ; autres tensions (5V, 12V, 24V, 48V dc) disponibles sur demande
• Plage de températures de fonctionnement : -65°C à +125°C
• Résistance aux vibrations : 10g à 2000 Hz (MIL-STD-202 Méthode 204)
• Résistance aux chocs : 50 g, 11 ms demi-sinusoïdal (MIL-STD-202 méthode 213)
• Matériau du boîtier : Métal résistant à la corrosion (acier nickelé ou acier inoxydable)

Tous les paramètres électriques sont testés à 100 % avant expédition. La faible résistance de contact et la synchronisation constante du relais le rendent idéal à la fois pour la commutation de puissance et le routage de signaux de bas niveau dans les applications de relais sur carte PCB et de relais de puissance industriels .

Images et visuels du produit

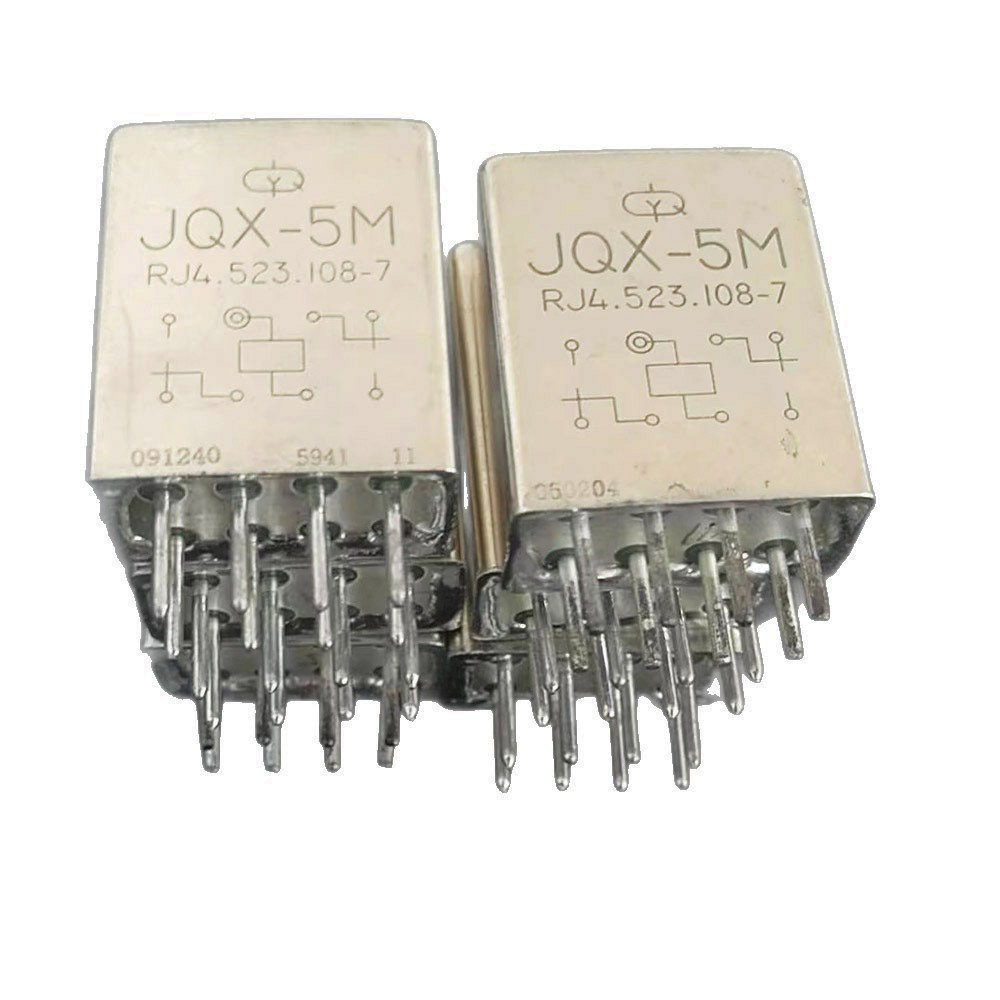

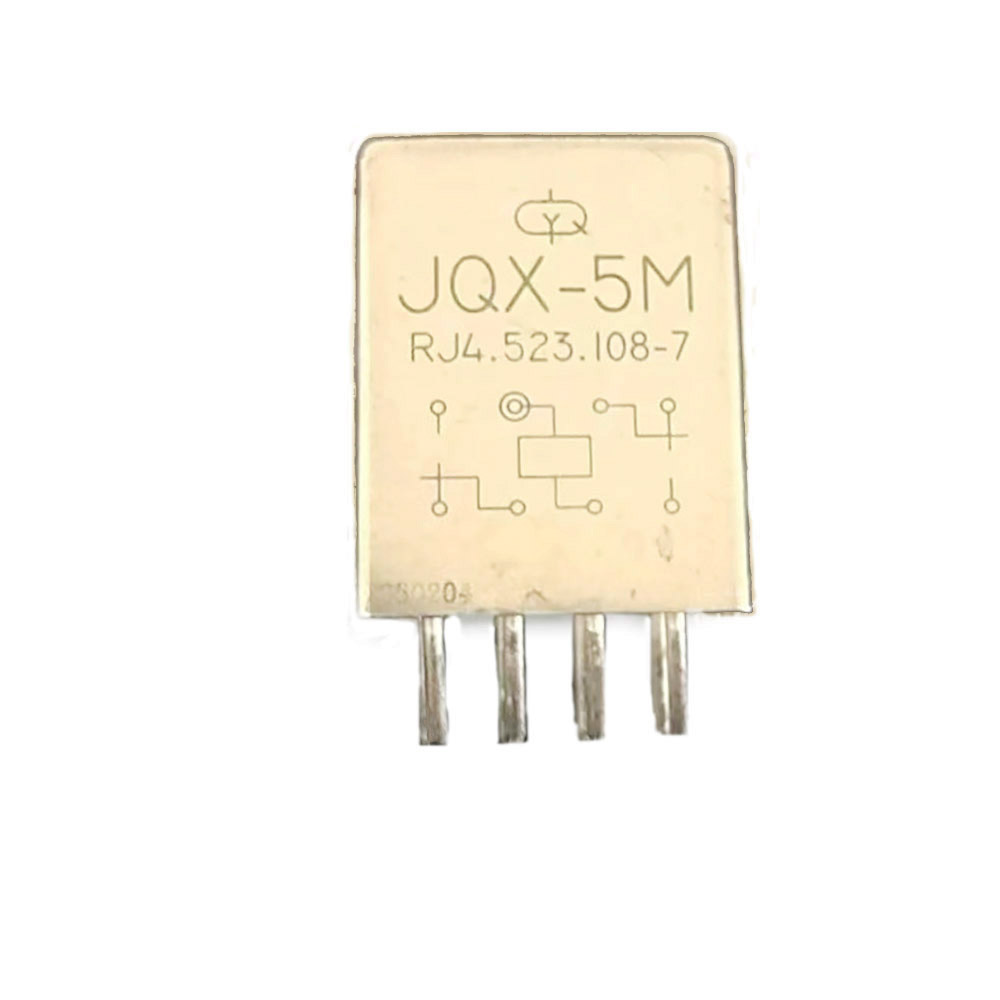

Les images haute résolution montrent le boîtier entièrement métallique, les broches plaquées or et le numéro de pièce gravé au laser. Des dessins techniques supplémentaires (dimensions d'encombrement, affectation des broches et recommandations de montage) sont disponibles au format PDF et STEP.

Principales caractéristiques et avantages

Comparé aux relais commerciaux scellés en plastique, le JQX-5M RJ4.523.108 offre des performances supérieures dans les environnements aéronautiques difficiles :

• Joint métallique hermétique : taux de fuite ≤1×10⁻³ Pa·cm³/s empêche la pénétration de l'humidité, des vapeurs de carburant et du brouillard salin – essentiel pour les soutes d'avions non pressurisées. Cette technologie d’étanchéité est également utilisée dans nos gammes d’interrupteurs à bande pour l’aviation militaire et de vannes scellées à l’huile pour l’aviation .
• Puissance de bobine ultra-faible (0,3 W typique) : réduit la génération de chaleur dans un châssis avionique densément emballé et permet un entraînement direct à partir d'un bus d'avion 28 V sans pilotes externes.
• Commutation rapide et cohérente (≤ 4 ms) : permet un timing précis dans les séquences de contrôle de vol et d'armement. Version 3 ms en option pour les applications à haut débit.
• Contacts bifurqués plaqués or : garantissent une résistance de contact faible et stable (<50 mΩ) même après 100 000 opérations, prenant en charge à la fois les charges de puissance (1 A) et de bas niveau (10 μA).
• Tolérance élevée aux vibrations et aux chocs : testé pour des vibrations de 10 g et des chocs de 50 g, dépassant les exigences DO-160G - un must pour les interrupteurs à bouton d'aviation et les interrupteurs à bras oscillant d'aviation adjacents aux panneaux.
• Fonctionnement à large température (-65 °C à +125 °C) : fonctionne de manière fiable dans les environnements arctiques et désertiques sans déclassement.
• Blindage EMI : le boîtier métallique offre une protection inhérente contre les interférences électromagnétiques, réduisant ainsi le besoin de filtrage externe.

Comment utiliser le JQX-5M RJ4.523.108 dans un circuit aéronautique typique :
Étape 1 : Vérifiez la tension de la bobine (standard 27 V ~ 28 V CC) et le brochage à partir de la fiche technique.
Étape 2 : Soudez ou utilisez une prise relais (disponible séparément) – ne dépassez pas 260°C pendant 5 secondes.
Étape 3 : Connectez la charge (max 1 A, 28 V cc résistif) aux contacts NO/NC selon les besoins.
Étape 4 : Appliquez la tension de la bobine – le relais fonctionnera dans un délai de 4 ms avec un retour de clic positif.
Étape 5 : Pour les versions à verrouillage, une impulsion de 10 à 50 ms suffit pour définir ou réinitialiser l'état.

En choisissant le JQX-5M RJ4.523.108, les intégrateurs de systèmes réduisent la fréquence de maintenance (les contacts scellés éliminent la contamination par arc électrique) et améliorent la disponibilité globale des missions. Le faible encombrement du relais (<3 g) et sa conception en métal simplifient également la gestion thermique – un avantage significatif lorsqu'il est utilisé avec la minuterie d'heures d'aviation et l'ampèremètre d'aviation dans des panneaux de cockpit encombrés.

Scénarios d'application

Le relais métallique militaire JQX-5M RJ4.523.108 est déployé dans une large gamme de systèmes à voilure fixe, à voilure tournante et de soutien au sol :

• Ordinateurs de commande de vol (FCC) : routage des signaux d'E/S discrets et commutation des commandes d'actionneur.
• Unités de distribution d'énergie (PDU) : commutation à distance de charges 28 V vers l'avionique, l'éclairage et les capteurs.
• Systèmes d'armement et de contrôle des armes : relais d'armement critiques pour la sécurité nécessitant des contacts scellés et une résistance élevée aux chocs.
• Contrôle et surveillance du moteur : commutation des entrées de thermocouple et des signaux du capteur de température d'aviation .
• Équipement d'assistance au sol (GSE) : bancs d'essai et chargeurs de batterie où une soupape de surpression d'aviation et une soupape d'oxygène d'aviation sont également utilisées.
• Baies avioniques pour hélicoptères : remplacement résistant aux vibrations pour les relais commerciaux des giravions.

Pour les responsables des achats, le JQX-5M RJ4.523.108 offre une valeur sûre : un coût total de possession réduit grâce à une durée de vie prolongée (100 000 opérations) et des temps d'arrêt réduits. Sa compatibilité directe avec les supports de relais existants (par exemple, modèles à 4 ou 6 broches) élimine les coûts de refonte. De plus, l'étanchéité hermétique du relais empêche l'oxydation des contacts, garantissant une résistance constante au fil des années de service – un avantage essentiel pour les circuits de surveillance des capteurs de pression militaires et des disjoncteurs hydrauliques .

Certifications et conformité

Le JQX-5M RJ4.523.108 est fabriqué sous des contrôles de qualité stricts et répond aux normes suivantes :

• AS9100D (Système de gestion de la qualité aérospatiale)
• MIL-PRF-6106 (Spécification générale pour les relais, hermétiquement scellés, 1A à 25A)
• MIL-STD-202 (Méthodes de tests environnementaux : vibrations, chocs, brouillard salin, altitude)
• RTCA DO-160G (Sections 4, 5, 8, 11 – température, altitude, vibrations, sensibilité aux fluides)
• Conforme RoHS 3 (2015/863/UE) et REACH (pièces métalliques exemptées selon la directive aérospatiale)

Chaque relais est numéroté en série et accompagné d'un certificat de conformité (CoC) comprenant la résistance de la bobine, la rigidité diélectrique, la résistance de contact et les résultats des tests de fuite. Les données de qualification tierces sont disponibles sur demande.

Options de personnalisation

Pour répondre aux besoins spécifiques d'une plate-forme ou d'une application, le JQX-5M RJ4.523.108 peut être personnalisé des manières suivantes :

• Tension de bobine : 5 V, 12 V, 24 V, 28 V, 48 V DC ou 115 V 400 Hz AC (sur demande).
• Configuration des contacts : versions SPDT (standard), DPDT ou 4PDT disponibles – adaptées au relais à verrouillage ou au fonctionnement sans verrouillage.
• Style de terminal : crochet à souder (standard), broche PCB ou connexion rapide.
• Support de montage : ajout d'une bride métallique pour le montage sur châssis (au lieu du montage sur PCB).
• Matériau du contact : Argent plaqué or (standard) ou palladium plaqué or pour une commutation de niveau ultra-bas (<10 mV).
• Amélioration de l'étanchéité : taux de fuite ≤1×10⁻⁵ Pa·cm³/s pour les applications spatiales critiques.

Notre équipe d'ingénierie fournit une assistance technique complète, y compris des dessins d'encombrement 2D, des modèles CAO 3D (STEP/IGES) et des notes d'application. Pour les programmes à grand volume, nous pouvons co-concevoir une variante qui s'intègre parfaitement à vos systèmes de contrôle de klaxon électronique militaire ou d'électrovanne d'air froid d'aviation .

Processus de production et assurance qualité

Chaque relais métallique militaire JQX-5M RJ4.523.108 est soumis à un protocole de fabrication et de test rigoureux en 10 étapes :

1. Estampage de précision des ressorts de contact et des bornes en alliage de cuivre-béryllium ou d'argent.
2. Dorure des surfaces de contact (épaisseur ≥0,5μm) en bain contrôlé.
3. Bobinage avec fil magnétique haute température – testé à 100 % pour la résistance et l'isolation tour à tour.
4. Assemblage de contacts et d'armatures dans une salle blanche de classe 7 pour éviter la contamination par les particules.
5. Scellement d’enceintes métalliques par soudage par résistance sous atmosphère de gaz inerte.
6. Détection de fuite d'hélium (spectromètre de masse) – chaque unité doit afficher ≤1×10⁻³ Pa·cm³/s.
7. Tests 100 % électriques (tension de fonctionnement/déclenchement, résistance de contact, résistance d'isolement, rigidité diélectrique).
8. Cycle de rodage – 50 opérations à charge nominale pour chaque relais.
9. Test d'échantillon de vibrations et de chocs selon MIL-STD-202 (10 unités par lot).
10. Contrôle visuel final sous grossissement 20x et marquage laser du numéro de pièce et du code date.

Notre usine est certifiée IATF 16949 et applique le contrôle statistique des processus (SPC) à toutes les dimensions critiques. Ce même niveau de qualité s'étend à nos gammes de produits de relais de signal PCB , de relais à semi-conducteurs et de relais automobile , garantissant que le JQX-5M RJ4.523.108 répond aux normes de fiabilité aérospatiale les plus élevées.
