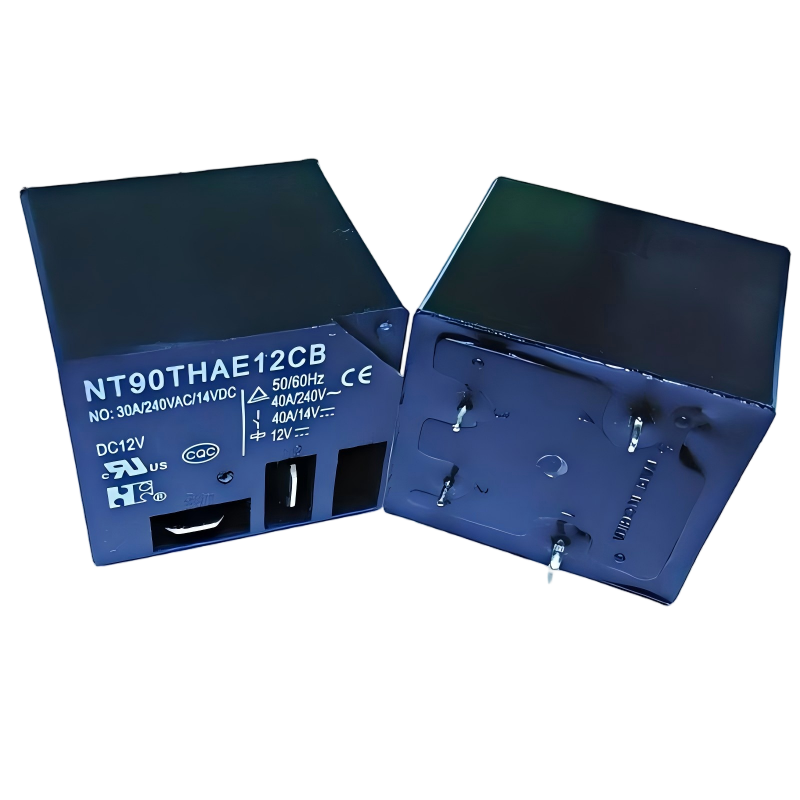

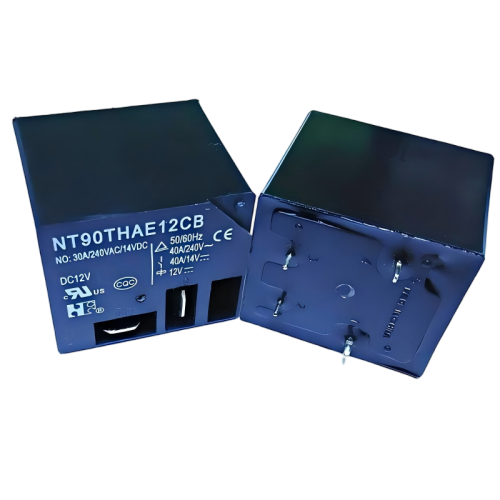

Relais haute puissance NT90THAE12CB 40A

Présentation du produit

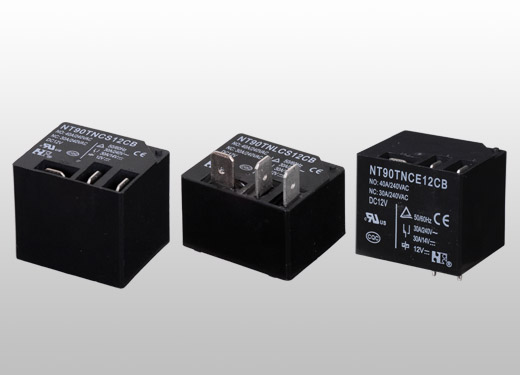

Les relais haute tension de la série NT90TH (y compris les modèles NT90THAE12CB 30A/40A DC12V, NT90THBDDC110VC 0,9W DC110V et NT90TNLCSDC220SB 0,6W DC220V) sont conçus pour les applications de commutation exigeantes dans les domaines de l'automatisation industrielle, de la distribution d'énergie, des énergies renouvelables et des machines lourdes. Ces relais sont dotés de contacts SPST-NO (1 forme A) évalués jusqu'à 40 A à 28 V CC/250 V CA, avec des tensions de bobine de 12 V CC à 220 V CC et une consommation d'énergie ultra faible (0,6 W à 0,9 W). Dans le cadre de la vaste gamme de relais de YM, qui comprend des relais de puissance industriels , des relais à scellement métallique , des relais pour cartes PCB , des relais automobiles et des relais statiques , la série NT90TH offre des performances robustes, une rigidité diélectrique élevée (4 000 V RMS) et une longue durée de vie électrique pour les circuits critiques.

Spécifications techniques

La série NT90TH est disponible en plusieurs variantes de tension et de courant nominal de bobine. Paramètres clés :

• Modèles disponibles et données sur les bobines :
  • NT90THAE12CB : bobine 12 V CC, 0,6 W (environ), valeur nominale des contacts 30 A ou 40 A
  • NT90THBDDC110VC : bobine 110 V CC, 0,9 W, capacité de contact 30 A
  • NT90TNLCSDC220SB : bobine 220 V CC, 0,6 W, capacité de contact 30 A
• Configuration des contacts : SPST-NO (1 forme A) normalement ouvert
• Indice de contact (résistif) : 30 A/40 A à 28 V CC ou 250 V CA (selon le modèle)
• Capacité de signal de bas niveau : (10-50)μA à (10-50)mV pendant 100 000 cycles
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200mΩ
• Temps de fonctionnement : ≤15 ms (typique ≤10 ms)
• Temps de libération : ≤10 ms
• Rigidité diélectrique (bobine aux contacts) : 4 000 V RMS (isolation haute tension)
• Résistance d'isolation : > 500 MΩ (500 V CC)
• Durée de vie mécanique : 10 millions d'opérations minimum
• Durée de vie électrique : 100 000 opérations à charge nominale
• Température de fonctionnement : -40°C à +85°C
• Poids : env. 28 à 32 grammes
• Étanchéité : norme étanche au flux ; étanchéité hermétique en option (fuite ≤1,0×10⁻³ Pa·cm³/s)

Toutes spécifications validées à 25°C. Résistances de bobine personnalisées et matériaux de contact disponibles.

Caractéristiques du produit et avantages concurrentiels

1. Courant nominal élevé (30 A/40 A) : convient aux charges lourdes telles que les moteurs, les chauffages, les compresseurs et les batteries – réduit le besoin de plusieurs relais parallèles.
2. Large gamme de bobines CC (12 V-220 V) : compatibilité directe avec les systèmes de contrôle industriels, les sorties PLC et les équipements alimentés par batterie sans conversion de puissance supplémentaire.
3. Puissance de bobine ultra-faible (0,6 W à 0,9 W) : minimise la génération de chaleur et permet un entraînement direct à partir de circuits logiques (microcontrôleurs, minuteries).
4. Rigidité diélectrique élevée (4 000 V RMS) : assure une isolation sûre entre les circuits de commande et de charge, essentielle pour les applications haute tension telles que les onduleurs solaires et les alimentations électriques.
5. Longue durée de vie électrique et mécanique : 100 000 cycles électriques à charge nominale et 10 millions de cycles mécaniques réduisent les coûts de maintenance et de remplacement.
6. Conception de montage sur PCB : l'empreinte standard permet une intégration transparente avec les configurations de relais de carte PCB , économisant ainsi de l'espace sur la carte et simplifiant l'assemblage.

Étapes d'installation et de câblage

1. Sélection du modèle : vérifiez la tension de la bobine (12 V, 110 V ou 220 V CC) et le courant nominal de contact (30 A ou 40 A) par rapport aux exigences de votre système.
2. Montage sur PCB : Insérez le relais dans les trous pré-percés du PCB conformément au schéma de brochage (voir la fiche technique). Assurez-vous de l'orientation correcte (marquée par une encoche de polarité). Souder à ≤350°C pendant ≤3 secondes par broche.
3. Connexion de la bobine : connectez les bornes de la bobine à la tension de commande CC appropriée. Respecter la polarité si une diode de suppression est intégrée (vérifier la fiche technique).
4. Câblage de charge : connectez la source d'alimentation à la borne d'entrée (commun) et la charge à la borne normalement ouverte (NO). Utilisez un calibre de fil adapté à 30A/40A (minimum 10 AWG).
5. Test fonctionnel : appliquez la tension de la bobine - vérifiez la continuité (faible résistance) entre les bornes d'entrée et NO. Supprimez la tension – vérifiez le circuit ouvert (résistance infinie).
6. Intégration avec des capteurs : pour une protection automatisée, associez-le à un capteur de température d'aviation , un disjoncteur hydraulique ou un capteur de pression militaire pour une coupure basée sur la température/pression.

Scénarios d'application

Les relais de la série NT90TH sont déployés dans les applications de commutation CC et CA haute puissance :

• Automatisation industrielle : contacteurs de moteur, systèmes de convoyeurs, pilotes d'électrovanne (compatibles avec l'électrovanne d'air froid d'aviation ) et commutation d'éléments chauffants.
• Énergie renouvelable : déconnexion de charge du contrôleur de charge solaire, isolation du parc de batteries, contrôle des freins des éoliennes et systèmes de stockage d'énergie.
• Distribution d'énergie et UPS : transfert d'énergie d'urgence, relais de dérivation de l'onduleur et panneaux de distribution CC.
• Automobile et équipement lourd : éclairage haute puissance, commande de treuil, isolateurs de batterie auxiliaire et bornes de recharge pour véhicules électriques.
• CVC et réfrigération : relais de démarrage du compresseur, contrôle de la vitesse du ventilateur et commutation du chauffage de dégivrage.
• Test et mesure : commutation de charge pour les alimentations électriques, les charges électroniques et les équipements de test automatisés.

Proposition de valeur pour les acheteurs B2B

• Sécurité améliorée du système : une capacité de coupure élevée et une isolation de 4 000 V réduisent le risque d'arc électrique et protègent les circuits de commande sensibles.
• Durée de vie opérationnelle plus longue : la durée de vie électrique de 100 000 cycles réduit le coût total de possession et réduit les temps d'arrêt.
• Bobine économe en énergie : la faible consommation d'énergie (0,6 W à 0,9 W) minimise la chaleur et permet un contrôle logique direct sans pilotes externes.
• Conformité mondiale : fabriqué selon les normes ISO 9001 : 2015, RoHS, REACH ; Certifications UL et TUV disponibles sur demande.
• Personnalisation flexible : YM propose des tensions de bobine personnalisées, des matériaux de contact (AgSnO₂, AgCdO), des niveaux d'étanchéité et des styles de bornes pour les projets OEM.

Certifications et conformité

Les relais de la série NT90TH sont conçus pour répondre aux normes internationales relatives aux relais de puissance industriels. Notre installation fonctionne sous la gestion de la qualité ISO 9001 : 2015. La conformité clé comprend :

• CEI 61810-1 – Relais élémentaires électromécaniques
• UL 508 – Équipement de contrôle industriel (modèles sélectionnés)
• TUV EN 61810-1 – Norme de sécurité (disponible sur demande)
• RoHS 2011/65/UE – Restriction des substances dangereuses
• REACH (EC 1907/2006) – Conformité chimique

Chaque relais est testé à 100 % pour la résistance de la bobine, la tension d'activation/de chute, la résistance de contact (≤50 mΩ), la rigidité diélectrique (4 000 V RMS) et la résistance d'isolation. Les codes de traçabilité sont marqués au laser sur le boîtier.

Options de personnalisation

YM propose une personnalisation OEM/ODM étendue pour la série NT90TH afin de répondre aux exigences spécifiques des applications :

• Tension de bobine : tensions CC personnalisées (6 V, 24 V, 48 V, 110 V, 220 V, etc.) ou bobines CA.
• Matériau du contact : oxyde d'argent et d'étain (standard pour les courants élevés), oxyde d'argent et de cadmium (charges inductives) ou plaqué or (signaux de faible niveau).
• Courant nominal : jusqu'à 50 A disponible avec des contacts élargis.
• Niveau d'étanchéité : étanche au flux (standard), lavable ou hermétique (≤10⁻³ Pa·cm³/s).
• Style de terminal : broches PCB, languettes de connexion rapide (6,3 mm) ou bornes à vis.
• Marquages ​​spéciaux : étiquetage privé, numéros de pièces personnalisés et emballage en vrac/en tube.

Processus de production et assurance qualité

1. Inspection des matériaux entrants : les fils de bobine, les métaux de contact, les noyaux et les boîtiers sont certifiés et échantillonnés pour vérifier leur conformité.
2. Enroulement de bobine de précision : l'enroulement automatisé garantit une résistance constante (± 5 %) et l'intégrité de l'isolation.
3. Assemblage de contacts et d'armatures : assemblage de haute précision de contacts, ressorts et armatures mobiles et fixes dans un environnement de salle blanche.
4. Étalonnage : la tension d'activation/décrochage et le suivi des contacts sont définis selon les limites de la fiche technique à l'aide d'un équipement de test automatisé.
5. Tests fonctionnels à 100 % : chaque relais est soumis à des tests de résistance de bobine, de temps de fonctionnement/libération, de résistance de contact, de rigidité diélectrique (4 000 V RMS) et de résistance d'isolation.
6. Échantillonnage du cycle de vie : échantillonnage statistique de la durée de vie électrique (100 000 opérations à charge nominale) et de la durée de vie mécanique (10 millions d'opérations).
7. Test d'étanchéité (versions hermétiques) : la spectrométrie de masse à l'hélium vérifie le taux de fuite ≤10⁻³ Pa·cm³/s.
8. Visuel final et emballage : Marquage laser du modèle, du code de date et du numéro de lot. Conditionné en tubes antistatiques ou en cartons vrac pour un assemblage automatisé.
