Relais de verrouillage JMX-94F-AZD

Présentation du produit

Le JMX-94F-AZD est un relais de verrouillage haute capacité (bistable) évalué à 100 A en continu , conçu pour les applications sensibles à la puissance telles que les chargeurs de véhicules électriques, les systèmes de stockage d'énergie par batterie (BESS), les contrôleurs de puissance industriels et les boîtiers de commande électroniques robustes. Contrairement aux relais conventionnels, ce relais à verrouillage ne nécessite qu'une courte impulsion (10 à 50 ms) pour changer d'état, puis maintient sa position avec une puissance de maintien nulle , ce qui réduit considérablement la consommation d'énergie et l'accumulation de chaleur. Le JMX‑94F présente une consommation de bobine ultra-faible (0,3 à 0,43 W par impulsion), une commutation rapide (≤4 ms) et une construction hermétiquement scellée (fuite ≤10⁻³ Pa·cm³/s) pour un fonctionnement fiable dans les environnements difficiles. En tant que membre essentiel des familles de relais de verrouillage et de relais de puissance industriels de YM, le JMX-94F jouit de la confiance des intégrateurs de systèmes pour les onduleurs solaires, la protection du réseau CC et la commutation à courant élevé où l'efficacité énergétique est essentielle.

Spécifications techniques

Caractéristiques nominales des contacts principaux (courant élevé – 100 A)

• Configuration des contacts : SPST normalement ouvert (1 forme A)
• Courant nominal continu : 100 A à 28 V DC / 250 V AC (charge résistive)
• Capacité de courant d'appel : 300 A pendant 10 ms (moteur/charge capacitive)
• Résistance de contact initiale : ≤50 mΩ ; après test de durée de vie ≤200mΩ

Paramètres de bobine (verrouillage, 12 V/24 V/48 V DC)

• Consommation électrique de la bobine (impulsion) : (0,3–0,43) W – ultra faible pour un relais à verrouillage de 100 A
• Largeur d'impulsion incitative : (10–50) ms – définir ou réinitialiser l'impulsion
• Options de tension de bobine : 12 V DC, 24 V DC, 48 V DC (à préciser lors de la commande)
• Résistance de la bobine (version 24 V) : env. 1 300-1 900 Ω à 25°C

Capacité de signal de bas niveau (contacts auxiliaires)

• Capacité de commutation (niveau bas) : (10-50)μA, (10-50)mV – 1×10⁵ opérations, idéales pour les circuits de retour d'état
• Charge de référence (condition de test) : 1A, 28V DC, 1×10⁵ opérations

Diélectrique et isolation

• Rigidité diélectrique (atmosphère normale) : 500 Vrms, 50 Hz entre contacts et boîtier ; sous basse pression : 250Vrms
• Résistance d'isolation : >500 MΩ à 500 V CC (initiale) ; après test de durée de vie > 50 MΩ

Mécanique et environnemental

• Durée de vie mécanique : 1×10⁵ cycles (min.) à charge nominale
• Poids : <3 g – ultra léger pour un relais 100 A
• Étanchéité (taux de fuite) : ≤10⁻³ Pa·cm³/s (hermétique, joint verre-métal)
• Température de fonctionnement : -40°C à +85°C (extension de -55°C à +125°C en option)
• Résistance aux vibrations : 10 g RMS, 10 ‑ 2 000 Hz selon MIL‑STD‑810
• Style de borne : PCB traversant ou connexion rapide (2 bornes d'alimentation + 2 bornes de bobine)

Tous les paramètres sont validés à 25°C ambiant. Le JMX‑94F répond aux exigences CEI 61810‑1 et AEC‑Q200 pour l'automobile en matière de relais à verrouillage à courant élevé.

Images et visuels du produit

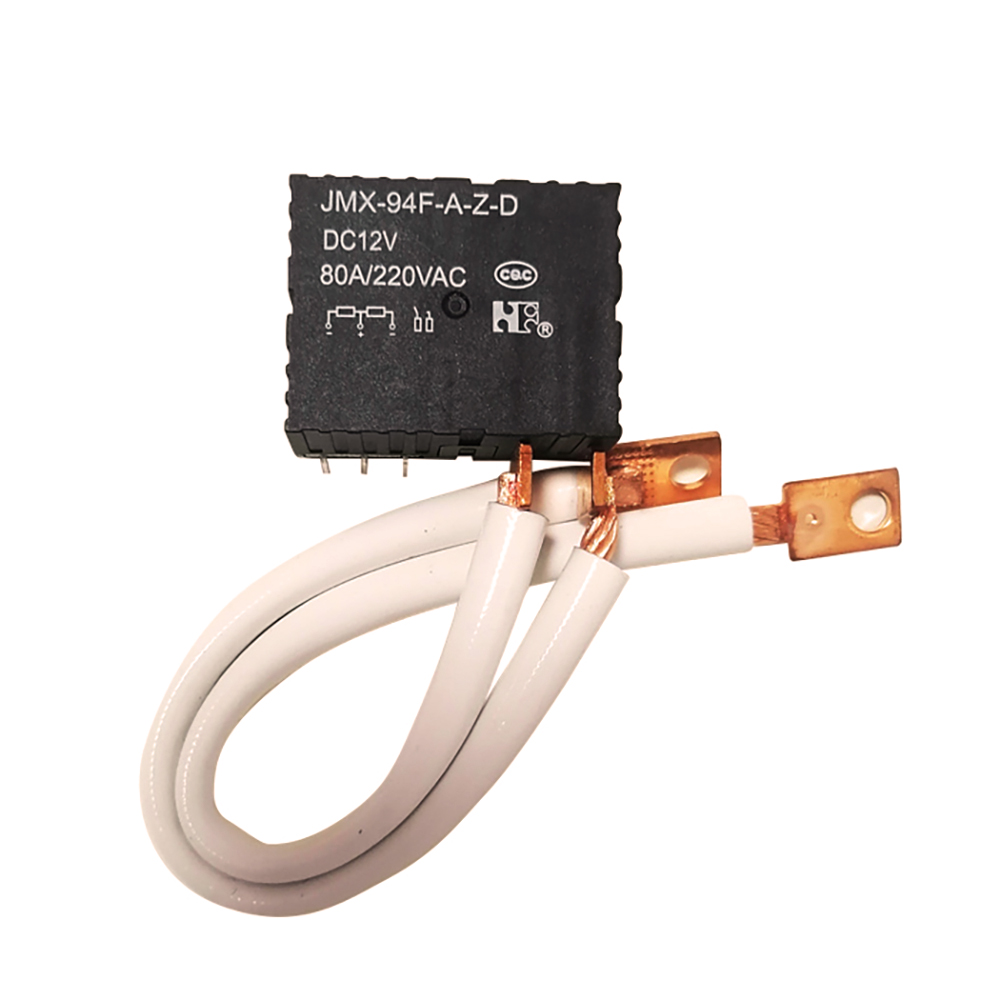

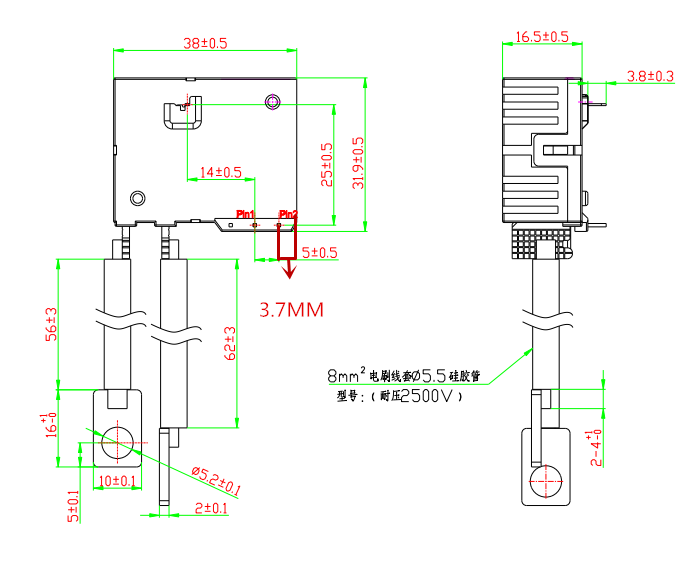

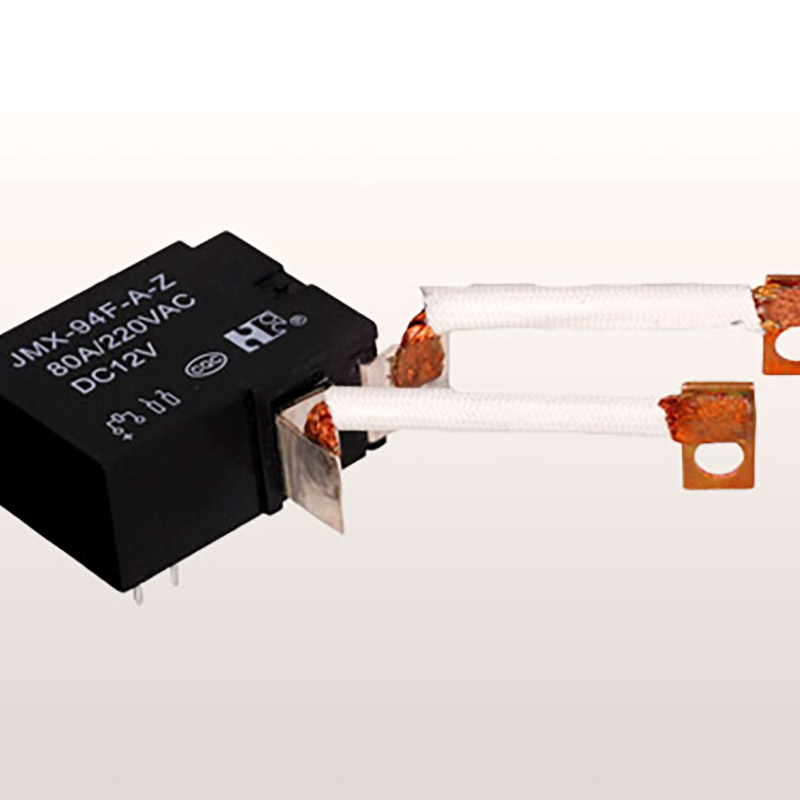

Ci-dessus : relais à verrouillage 100 A série JMX‑94F – vue externe, structure magnétique interne et dessin dimensionnel. Contactez YM pour obtenir des modèles CAO détaillés et des schémas de câblage.

Principales caractéristiques et avantages – Puissance de maintien nulle, capacité de 100 A

• Fonctionnement à véritable verrouillage (bistable) : après une courte impulsion (10 à 50 ms), le relais reste dans l'état réglé ou réinitialisé avec une consommation électrique de bobine nulle – élimine le chauffage continu de la bobine et économise de l'énergie dans les systèmes alimentés par batterie.
• Courant nominal élevé (100 A en continu) : gère des charges lourdes telles que les contacteurs principaux de batterie de véhicules électriques, les débranchements de panneaux solaires et les onduleurs industriels – réduit le nombre de composants du système.
• Puissance d'impulsion ultra-faible (0,3 à 0,43 W) : permet un entraînement direct à partir de microcontrôleurs ou d'une logique à faible consommation, aucun pilote de bobine encombrant n'est nécessaire – simplifie la conception des PCB.
• Étanchéité hermétique (≤10⁻³ Pa·cm³/s) : le joint verre-métal protège contre l'humidité, la poussière et les atmosphères corrosives – idéal pour les contrôleurs de puissance extérieurs et les applications marines.
• Commutation rapide (≤4 ms) et isolation élevée : la rigidité diélectrique de 500 Vrms assure la sécurité entre la bobine et les contacts haute puissance.
• Faible résistance de contact et longue durée de vie : la résistance initiale ≤ 50 mΩ minimise la perte de puissance ; 1 × 10⁵ cycles électriques à 100 A garantissent des années de fonctionnement sans entretien.

L'avantage technique de YM : le JMX‑94F exploite la technologie avancée de circuit magnétique de nos familles de relais polarisés et de relais métalliques militaires , dimensionnée pour un service continu de 100 A. Comparé aux contacteurs sans accrochage, ce relais réduit la consommation d'énergie du système de >95 % en veille, ce qui en fait le choix préféré pour les applications de relais de nouvelle énergie et les conceptions de relais de puissance industriels . Pour un contrôle complet de l'alimentation, YM propose également des relais sur carte PCB , des relais automobiles et des relais statiques – une source unique pour tous les besoins de commutation.

Comment utiliser le relais de verrouillage JMX-94F 100A – étape par étape

1. Déterminez la tension et la polarité de la bobine : le JMX‑94F est un relais de verrouillage à double bobine (bobines réglées et réinitialisées). Reportez-vous à la fiche technique pour l'affectation des broches (bobine A, bobine B, commun).
2. Appliquer l'impulsion définie : pour fermer les contacts de 100 A, appliquez une impulsion CC égale à la tension nominale de la bobine (par exemple, 24 V) pendant 10 à 50 ms aux broches de la bobine réglée. Ne dépassez pas 50 ms pour éviter une surchauffe.
3. Rétention d'état : une fois l'impulsion terminée, le relais reste fermé indéfiniment avec une puissance de bobine nulle – idéal pour les systèmes alimentés par batterie.
4. Appliquer une impulsion de réinitialisation : pour ouvrir les contacts, appliquez une impulsion CC (même tension et durée) aux broches de la bobine de réinitialisation. Le relais s'ouvrira et restera ouvert.
5. Connexion de charge : connectez la charge à courant élevé (par exemple, le positif de la batterie) à une borne d'alimentation et la charge (onduleur, chargeur) à l'autre. Utilisez un calibre de fil approprié (6 à 8 AWG pour 100 A).
6. Test fonctionnel : appliquez l'impulsion définie et mesurez la chute de tension aux bornes des contacts d'alimentation (<50 mV à 100 A). Appliquez une impulsion de réinitialisation et vérifiez l'isolation en circuit ouvert > 10 MΩ.

Conseil de pro pour les intégrateurs de systèmes : pour les conceptions à sécurité intégrée, utilisez un circuit de décharge de condensateur pour générer l'impulsion de réglage/réinitialisation à partir d'une batterie basse tension : la faible consommation d'énergie du JMX 94F (moins de 0,5 W·s par impulsion) permet de nombreuses opérations à partir d'un petit supercondensateur.

Scénarios d'application et principaux avantages pour l'acheteur

Applications typiques à courant élevé

• Bornes de recharge pour véhicules électriques (VE) : contacteur principal pour chargeurs rapides CC – une puissance de maintien nulle réduit la charge thermique et le gaspillage d'énergie.
• Systèmes de stockage d'énergie par batterie (BESS) : commutation parallèle/série de parcs de batteries ; le verrouillage maintient l'état pendant les pannes de courant.
• Onduleurs solaires photovoltaïques (PV) : déconnexion CC pour plus de sécurité – peut être déclenché par un microcontrôleur et reste sans alimentation.
• Alimentations industrielles et UPS : commutation d'entrée/bypass pour les circuits AC/DC à courant élevé – réduit la consommation d'énergie en mode veille.
• Boîtiers de commande électroniques et automatisation : commutation de charge à distance dans les équipements de réseaux intelligents, la signalisation ferroviaire et les stations de pompage.

Valeur directe pour les acheteurs internationaux (OEM, intégrateurs de systèmes, distributeurs)

• Économies d'énergie : une puissance de maintien nulle élimine les pertes continues de bobines, particulièrement critiques pour les systèmes alimentés par l'énergie solaire et par batterie.
• Coûts de chauffage et de refroidissement réduits : l'absence de chauffage du serpentin permet le placement de plusieurs relais dans des boîtiers scellés sans déclassement.
• Entretien réduit et durée de vie plus longue : le scellement hermétique empêche l'oxydation par contact ; L'action de verrouillage élimine les vibrations de contact.
• Conformité mondiale : certifié RoHS, REACH et IEC 61810‑1 ; Reconnaissance UL en attente – prêt pour une distribution mondiale.

Pour les boîtiers de commande personnalisés, YM propose des modules de relais pré-testés avec pilotes intégrés et protection contre le retour en vol. Échantillons d'ingénierie disponibles pour qualification.

Certifications et conformité

• CEI 61810-1 (relais électromécaniques – exigences générales).
• CEI 60947-5-1 (appareillage de commutation et de contrôle basse tension).
• Conforme RoHS 2011/65/UE et REACH (EC 1907/2006) – déclaration complète des matériaux disponible.
• Fabrication certifiée ISO 9001 :2015 & IATF 16949 (qualité automobile/industrielle).

Chaque relais JMX‑94F est testé à 100 % pour la résistance de bobine, la tension de réglage/réinitialisation, la résistance de contact à 100 A, la rigidité diélectrique et la résistance d'isolation. La traçabilité des lots est maintenue conformément à la norme IATF 16949. Des certificats de conformité (CoC) et des données de test sont fournis avec chaque expédition.

Options de personnalisation

YM prend en charge les variantes JMX‑94F sur mesure pour les commandes ODM/OEM en volume. Les personnalisations incluent :

• Tension de bobine : 5 V, 12 V, 24 V, 48 V CC ou bobines doubles isolées.
• Matériau de contact : AgSnO₂ (standard pour 100 A), AgCdO (pour les charges inductives CC) ou revêtement en or (pour les contacts auxiliaires de bas niveau).
• Style de terminal : broches PCB, connexion rapide de 6,3 mm ou goujons filetés (M5/M6) pour les fils lourds.
• Niveau d'étanchéité : IP67 (étanche) ou IP69K (lavage haute pression) – étanchéité époxy en option.
• Contacts auxiliaires : ajoutez un ou deux contacts de signal SPDT (1A) pour le retour d'état.
• Marquage : Gravure laser du numéro de pièce client, de la tension et du code de date.

Notre équipe d’ingénierie fournit gratuitement des analyses de faisabilité et des échantillons pour les projets qualifiés. Des quantités minimales de commande s’appliquent – ​​contactez YM avec votre fiche technique.

Processus de production et assurance qualité (IATF 16949)

La ligne de production de relais à verrouillage à courant élevé de YM suit un processus zéro défaut et entièrement traçable, conçu pour la fiabilité automobile et industrielle.

• Contrôle des matières premières : vérification à 100 % des alliages magnétiques, des contacts en oxyde d'argent et d'étain, des bornes en cuivre et du fil de bobine - traçable jusqu'aux certificats de lot.
• Enroulement et encapsulation de bobine : Enroulement de précision avec surveillance automatisée de la résistance ; encapsulation sous vide à l'aide d'époxy haute température.
• Assemblage des contacts en salle blanche de classe 100 : rivetage à haute force et réglage des écarts ; mesure dynamique de résistance de contact à 100A.
• Étanchéité hermétique et détection de fuites : Soudage par ultrasons ou étanchéité époxy ; Test d'étanchéité 100% hélium (sensibilité 10⁻⁹ Pa·cm³/s).
• Test fonctionnel à 100 % : le système de test automatisé (ATS) mesure la tension de réglage/réinitialisation, le temps de fonctionnement/libération, la chute de tension de contact à 100 A, la résistance d'isolation et la rigidité diélectrique.
• Tests environnementaux sur échantillons : chaque lot subit un choc thermique (-40 °C à +85 °C, 20 cycles), des vibrations (10 g RMS) et un test de cycle de vie (10⁵ opérations à 100 A).
• Documentation finale : dossiers de tests électriques, certificat de conformité et (si nécessaire) rapports d'inspection du premier article selon les spécifications du client.

Avec des décennies d'expérience dans la fabrication de relais de verrouillage et de relais de puissance industriels , YM a fourni des millions de relais à courant élevé à des clients mondiaux dans les domaines du stockage d'énergie, des infrastructures de véhicules électriques et de l'automatisation industrielle. Le JMX‑94F est conçu pour dépasser les exigences de fiabilité des applications haute puissance les plus critiques.
