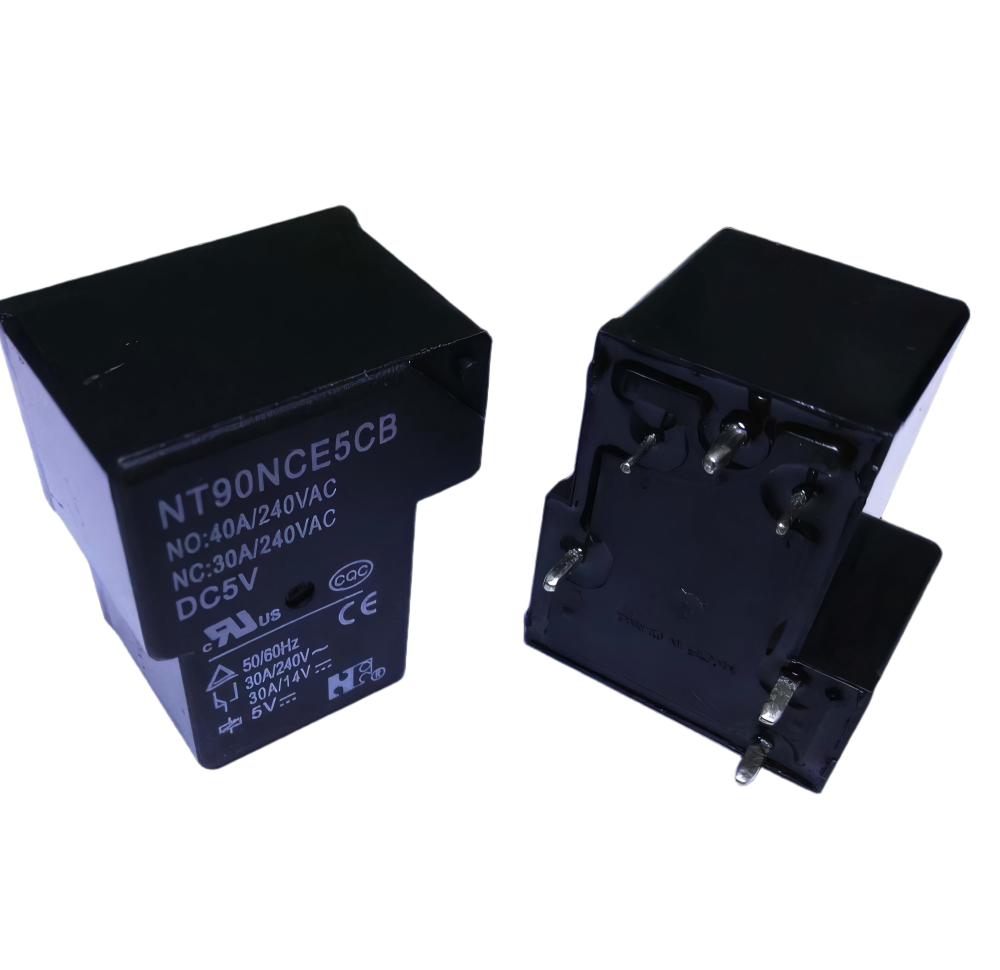

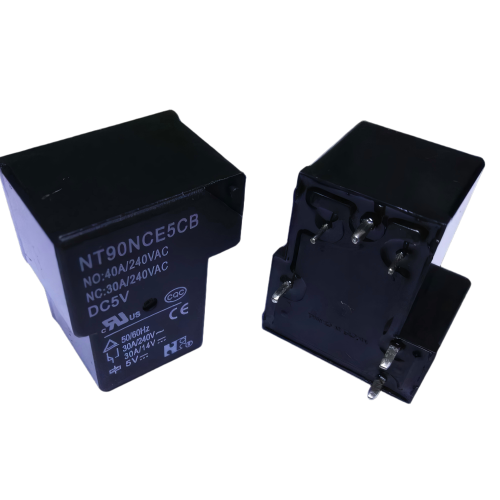

Relais haute puissance NT90HCS24CB 24V

Présentation du produit

Les relais haute tension et haute puissance série NT90/T90 (y compris les modèles NT90RASAC110CB 0,9 W, NT90NCSDC48VCB 0,6 W, NT90RNCDAC220CB 1,1 W et NT90HCS24CB) sont conçus pour les applications de commutation exigeantes dans les domaines de l'automatisation industrielle, de la distribution d'énergie, des énergies renouvelables et des systèmes CVC. Ces relais offrent une large gamme de tensions de bobine (24 V CC, 48 V CC, 110 V CA, 220 V CA) avec une consommation électrique de 0,6 W à 1,1 W et présentent des valeurs nominales de contact élevées (jusqu'à 30 A à 250 V CA / 28 V CC). Dans le cadre de la vaste gamme de relais de YM, qui comprend des relais de puissance industriels , des relais de carte PCB , des relais automobiles , des relais métalliques militaires et des relais à semi-conducteurs , la série NT90/T90 offre des performances fiables, une commutation rapide et une excellente isolation pour les circuits critiques.

Spécifications techniques

Les relais des séries NT90/T90 sont disponibles dans plusieurs variantes de tension/puissance de bobine. Les paramètres clés comprennent :

• Modèles disponibles et données sur les bobines :
  • NT90RASAC110CB : bobine 110 V CA, 0,9 W, SPST-NO (1 forme A)
  • NT90NCSDC48VCB : bobine 48 V CC, 0,6 W, SPST-NO
  • NT90RNCDAC220CB : bobine 220 V CA, 1,1 W, SPST-NO
  • NT90HCS24CB : bobine 24 V DC, version haute puissance
  • Série T90 : relais PCB à usage général avec des empreintes similaires
• Configuration des contacts : SPST-NO (1 forme A) ou SPDT (1 forme C) en option
• Charge de contact (résistive) : 30 A à 250 V AC / 28 V DC (version à courant élevé) ; prend également en charge les signaux de bas niveau (10-50 μA à 10-50 mV) pendant 100 000 cycles
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200mΩ
• Temps de fonctionnement : ≤15 ms (typique ≤10 ms)
• Temps de libération : ≤10 ms
• Rigidité diélectrique (bobine aux contacts) : 4 000 V RMS (isolation pour les applications haute tension)
• Résistance d'isolation : > 500 MΩ (500 V CC)
• Durée de vie mécanique : 10 millions d'opérations minimum
• Durée de vie électrique : 100 000 opérations à charge nominale
• Température de fonctionnement : -40°C à +85°C
• Poids : env. 25 à 35 grammes (selon le modèle)
• Étanchéité : norme étanche au flux ; fermeture hermétique en option (fuite ≤10⁻³ Pa·cm³/s)

Toutes spécifications validées à 25°C. Tensions de bobine personnalisées et dispositions de contact disponibles sur demande.

Caractéristiques du produit et avantages concurrentiels

1. Large gamme de bobines AC/DC : prend en charge les bobines 24 V DC, 48 V DC, 110 V AC, 220 V AC avec une consommation d'énergie aussi faible que 0,6 W, permettant un contrôle direct depuis les automates, les minuteries et les microcontrôleurs.
2. Indice de contact élevé (30 A) : capable de commuter des charges lourdes telles que des moteurs, des appareils de chauffage, des compresseurs et des circuits d'éclairage – idéal pour les machines industrielles et les systèmes CVC.
3. Rigidité diélectrique élevée : l'isolation de 4 000 V RMS entre la bobine et les contacts garantit un fonctionnement sûr dans des environnements à haute tension (par exemple, alimentations, onduleurs).
4. Conception compacte de montage sur PCB : l'empreinte standard permet une intégration facile avec les configurations de relais de carte PCB , économisant de l'espace sur la carte et simplifiant l'assemblage.
5. Longue durée de vie électrique et mécanique : 100 000 cycles électriques et 10 millions de cycles mécaniques réduisent la fréquence de maintenance et le coût total de possession.
6. Étanchéité hermétique en option : taux de fuite ≤10⁻³ Pa·cm³/s offre une protection contre la poussière, l'humidité et les atmosphères corrosives, adaptée aux panneaux de commande extérieurs et industriels.

Étapes d'installation et de câblage

1. Sélection du modèle : vérifiez la tension de bobine requise (AC/DC) et la configuration des contacts (SPST-NO ou SPDT) par rapport aux spécifications de votre système.
2. Montage sur PCB : Insérez le relais dans les trous pré-percés du PCB conformément au schéma de brochage. Assurez-vous de l'orientation correcte (généralement marquée par une encoche de polarité). Souder à ≤350°C pendant ≤3 secondes par broche.
3. Connexion de la bobine : connectez les bornes de la bobine au signal de commande approprié (par exemple, 24 V CC pour le NT90HCS24CB, 110 V CA pour le NT90RASAC110CB). Ne respecter aucune exigence de polarité pour les bobines AC.
4. Câblage de charge : connectez la source d'alimentation à la borne commune (si SPDT) ou à la borne d'entrée (SPST-NO). Connectez la charge à la borne normalement ouverte (NO). Utilisez un calibre de fil approprié pour un courant de 30 A.
5. Test fonctionnel : appliquez la tension de la bobine - vérifiez la continuité (faible résistance) entre les bornes d'entrée et NO. Supprimez la tension – vérifiez le circuit ouvert (résistance infinie).
6. Intégration avec des capteurs : pour une protection automatisée, associez le relais à un capteur de température d'aviation , un disjoncteur hydraulique ou un capteur de pression militaire pour une coupure basée sur la température/pression.

Scénarios d'application

Les relais série NT90/T90 sont déployés dans des applications nécessitant une commutation à courant élevé avec contrôle de bobine AC ou DC :

• Automatisation industrielle : contacteurs de moteur, commande de convoyeur, pilotes d'électrovanne (compatibles avec l'électrovanne d'air froid d'aviation ) et commutation d'éléments chauffants.
• Distribution d'énergie et UPS : commutation de groupe de batteries, relais de dérivation d'onduleur et transfert d'énergie de secours.
• Énergie renouvelable : déconnexion de charge du contrôleur de charge solaire, contrôle des freins d'éolienne et commutation du système de stockage d'énergie.
• CVC et réfrigération : relais de démarrage/arrêt du compresseur, contrôle de la vitesse du ventilateur et commutation du chauffage de dégivrage.
• Automobile et équipement lourd : éclairage haute puissance de rechange, commande de treuil et isolateurs de batterie auxiliaire.
• Équipement de test et de mesure : commutation de charge pour les alimentations électriques, les charges électroniques et les systèmes de test automatisés.

Proposition de valeur pour les acheteurs B2B

• Fiabilité améliorée du système : une durée de vie électrique de 100 000 cycles et des matériaux de contact robustes réduisent les pannes sur le terrain et les réclamations au titre de la garantie.
• Options de bobines polyvalentes : une série de relais couvre plusieurs tensions de commande (24 V CC à 220 V CA), simplifiant ainsi la gestion des stocks et la réutilisation de la conception.
• Bobine économe en énergie : la faible puissance de la bobine (0,6 à 1,1 W) réduit la génération de chaleur et permet un entraînement logique direct sans amplification externe.
• Conformité mondiale : fabriqué selon la norme ISO 9001 : 2015, avec les certifications UL, TUV et CE disponibles sur demande, facilitant l'exportation et la certification du produit final.
• Personnalisation rentable : YM propose des résistances de bobine personnalisées, des matériaux de contact (AgSnO₂, AgCdO) et des niveaux d'étanchéité pour les projets OEM.

Certifications et conformité

Les relais des séries NT90/T90 sont conçus et fabriqués pour répondre aux normes internationales en matière de relais de contrôle et de puissance industriels. Notre installation fonctionne sous la gestion de la qualité ISO 9001 : 2015. La conformité clé comprend :

• CEI 61810-1 – Relais élémentaires électromécaniques
• UL 508 – Équipement de contrôle industriel (modèles sélectionnés)
• TUV EN 61810-1 – Norme de sécurité (disponible sur demande)
• RoHS 2011/65/UE – Restriction des substances dangereuses
• REACH (EC 1907/2006) – Conformité chimique

Chaque relais est testé à 100 % pour la résistance de la bobine, la tension d'activation/de chute, la résistance de contact, la rigidité diélectrique et la résistance d'isolation. Les codes de traçabilité sont marqués au laser sur le boîtier.

Options de personnalisation

YM propose une personnalisation OEM/ODM étendue pour la série NT90/T90 afin de répondre aux exigences spécifiques des applications :

• Tension de bobine : tensions CA ou CC personnalisées (par exemple, 12 V CC, 48 V CC, 240 V CA).
• Matériau du contact : oxyde d'argent et d'étain (standard pour les courants élevés), oxyde d'argent et de cadmium (pour les charges inductives) ou plaqué or (pour les signaux de faible niveau).
• Configuration des contacts : SPST-NO, SPST-NC ou SPDT (1 forme C).
• Niveau d'étanchéité : étanche au flux (standard), lavable ou hermétique (≤10⁻³ Pa·cm³/s).
• Style de terminal : broches PCB (standard), languettes à connexion rapide ou bornes à vis.
• Marquages ​​spéciaux : étiquetage privé, numéros de pièces personnalisés et emballage en vrac/en tube.

Processus de production et assurance qualité

1. Inspection des matériaux entrants : le fil de bobine, les métaux de contact, les noyaux et les boîtiers sont certifiés et échantillonnés pour vérifier leur conformité aux spécifications.
2. Enroulement de bobine de précision : les bobineuses automatisées garantissent une résistance constante (± 5 %) et l’intégrité de l’isolation.
3. Assemblage de contacts et d'armatures : assemblage de haute précision de contacts, ressorts et armatures mobiles et fixes dans un environnement de salle blanche.
4. Étalonnage : la tension d'activation/décrochage et le suivi des contacts sont ajustés aux limites de la fiche technique à l'aide de systèmes de test automatisés.
5. Tests fonctionnels à 100 % : chaque relais est soumis à des tests de résistance de bobine, de temps de fonctionnement/libération, de résistance de contact (≤ 50 mΩ), de rigidité diélectrique (4 000 V RMS) et de résistance d'isolation.
6. Échantillonnage du cycle de vie : échantillonnage statistique de la durée de vie électrique (100 000 opérations à charge nominale) et de la durée de vie mécanique (10 millions d'opérations).
7. Test d'étanchéité (versions hermétiques) : la spectrométrie de masse à l'hélium vérifie le taux de fuite ≤10⁻³ Pa·cm³/s.
8. Visuel final et emballage : Marquage laser du modèle, du code de date et du numéro de lot. Emballé dans des tubes antistatiques ou en ruban et bobine pour l'assemblage automatisé de PCB.
