relais haute tension NT90TP2NBS12SB 50A

Présentation du produit

Les relais haute tension de la série NT90TP (modèles comprenant NT90TP2NBS12SB 50A, NT90TPNAE120CB, NT90TPNCD220CF 0,9W et NT90TPNAE240CB) sont conçus pour répondre aux exigences de commutation haute tension et courant élevé dans l'automatisation industrielle, la distribution d'énergie, les énergies renouvelables et les machines lourdes. Ces relais sont dotés de configurations SPST-NO (1 forme A) ou SPDT (1 forme C) avec des courants nominaux continus jusqu'à 50 A à 28 V CC/250 V CA et des tensions de bobine de 12 V CC à 240 V CA/CC avec une consommation d'énergie ultra faible (0,9 W typique). Dans le cadre de la vaste gamme de relais de YM, qui comprend des relais de puissance industriels , des relais métalliques militaires , des relais sur carte PCB , des relais automobiles et des relais statiques , la série NT90TP offre des performances robustes, une rigidité diélectrique élevée (4 000 V RMS) et une longue durée de vie électrique pour les circuits critiques.

Spécifications techniques

La série NT90TP est disponible en plusieurs variantes de tension de bobine et de configuration de contact. Paramètres clés :

• Modèles disponibles et données sur les bobines :
  • NT90TP2NBS12SB : bobine 12 V CC, 50 A SPST-NO

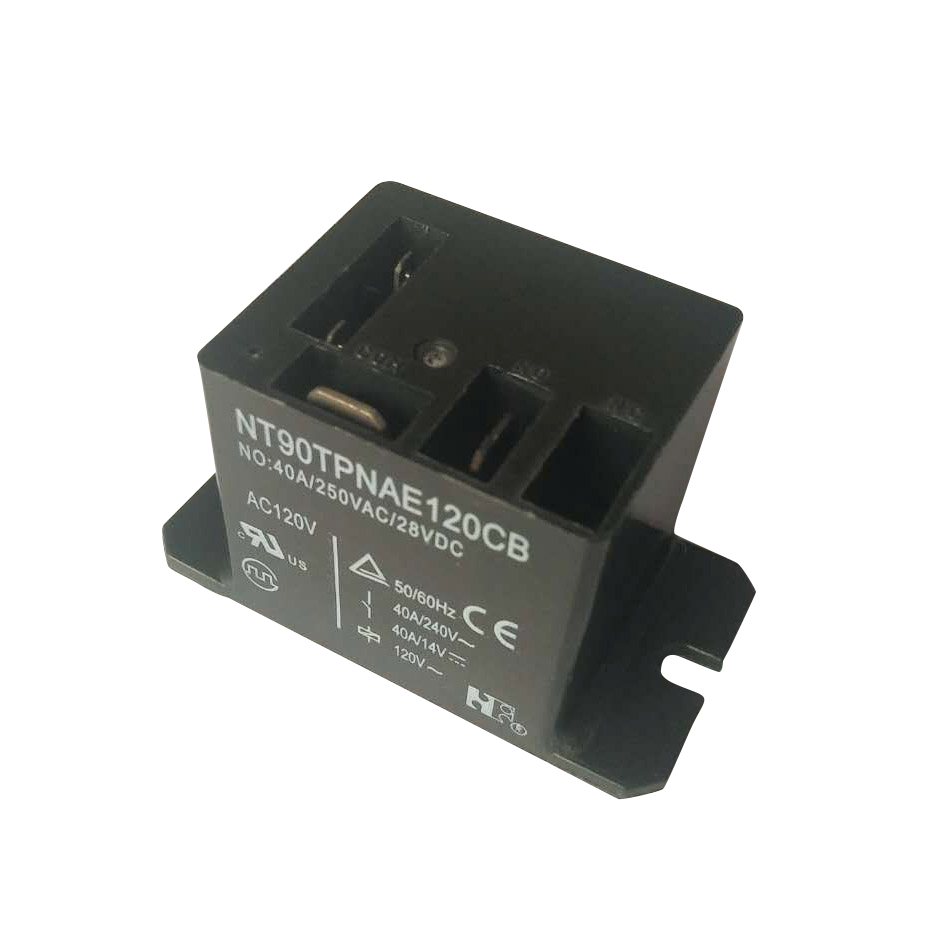

  • NT90TPNAE120CB : bobine 120 V CA, 0,9 W, 30 A/40 A SPST-NO
  • NT90TPNCD220CF : bobine 220 V CA/CC, 0,9 W, 30 A SPDT
  • NT90TPNAE240CB : bobine 240 V CA, 0,9 W, 30 A SPST-NO
• Disposition des contacts : SPST-NO (1 forme A) ou SPDT (1 forme C) selon le modèle
• Valeur nominale du contact (résistif) : 30 A à 50 A à 28 V CC / 250 V CA (en fonction du modèle)
• Capacité de signal de bas niveau : (10-50)μA à (10-50)mV pendant 100 000 cycles
• Résistance de contact : initiale ≤50 mΩ ; après test de durée de vie ≤200mΩ
• Temps de fonctionnement : ≤15 ms (typique ≤10 ms)
• Temps de libération : ≤10 ms
• Rigidité diélectrique (bobine aux contacts) : 4 000 V RMS (isolation haute tension)
• Résistance d'isolation : > 500 MΩ (500 V CC)
• Durée de vie mécanique : 10 millions d'opérations minimum
• Durée de vie électrique : 100 000 opérations à charge nominale
• Température de fonctionnement : -40°C à +85°C
• Poids : env. 30 à 35 grammes
• Étanchéité : norme étanche au flux ; étanchéité hermétique en option (fuite ≤1,0×10⁻³ Pa·cm³/s)

Toutes spécifications validées à 25°C. Tensions de bobine personnalisées et matériaux de contact disponibles.

Caractéristiques du produit et avantages concurrentiels

1. Capacité de courant élevée (50 A) : Capable de commuter des charges lourdes telles que des moteurs, des compresseurs, des chauffages et des batteries – réduit la complexité du système et le nombre de composants.
2. Large gamme de bobines AC/DC : prend en charge les bobines 12 V DC, 120 V AC, 220 V AC/DC et 240 V AC, permettant une intégration directe avec les systèmes de contrôle industriel, les automates et l'automatisation des bâtiments.
3. Puissance de bobine ultra-faible (0,9 W) : minimise la génération de chaleur et la consommation d'énergie, permettant un entraînement direct à partir de circuits logiques sans amplification externe.
4. Rigidité diélectrique élevée (4 000 V RMS) : assure une isolation sûre entre les circuits de commande et de charge, essentielle pour les applications haute tension telles que les onduleurs solaires, les UPS et les alimentations électriques.
5. Longue durée de vie électrique et mécanique : 100 000 cycles électriques à charge nominale et 10 millions de cycles mécaniques réduisent les coûts de maintenance et de remplacement.
6. Étanchéité hermétique en option : taux de fuite ≤10⁻³ Pa·cm³/s offre une protection contre l'humidité, la poussière et les atmosphères corrosives, adaptée aux panneaux de commande extérieurs et industriels.

Étapes d'installation et de câblage

1. Sélection du modèle : vérifiez la tension de la bobine (CC ou CA) et la configuration des contacts (SPST-NO ou SPDT) par rapport aux exigences de votre système. Pour les applications 50 A, assurez-vous que le suffixe du modèle indique une valeur nominale de 50 A.
2. Montage sur PCB : Insérez le relais dans les trous pré-percés du PCB conformément au schéma de brochage. Assurez-vous de l'orientation correcte (généralement marquée par une encoche de polarité). Souder à ≤350°C pendant ≤3 secondes par broche. Pour les modèles à courant élevé, envisagez d'utiliser des traces de PCB plus épaisses ou un câblage externe.
3. Connexion de la bobine : connectez les bornes de la bobine à la tension de commande appropriée. Pour les bobines AC, la polarité n’est pas requise ; pour les bobines DC, respecter la polarité si une diode de suppression est intégrée (consulter la fiche technique).
4. Câblage de charge : pour SPST-NO, connectez la source d'alimentation à la borne d'entrée (commun) et la charge à la borne normalement ouverte (NO). Utilisez un calibre de fil adapté à 50 A (minimum 8 AWG ou 10 mm²). Pour SPDT, connectez également la borne normalement fermée (NC) si nécessaire.
5. Test fonctionnel : appliquez la tension de la bobine - vérifiez la continuité (faible résistance) entre les bornes d'entrée et NO. Supprimez la tension – vérifiez le circuit ouvert (résistance infinie). Mesurez la résistance de contact pour confirmer ≤50 mΩ.
6. Intégration avec des capteurs : pour une protection automatisée, associez le relais à un capteur de température d'aviation , un disjoncteur hydraulique ou un capteur de pression militaire pour une coupure basée sur la température/pression.

Scénarios d'application

Les relais de la série NT90TP sont déployés dans des applications de commutation haute puissance dans plusieurs secteurs :

• Automatisation industrielle : contacteurs de moteur, systèmes de convoyeurs, pilotes d'électrovanne (compatibles avec l'électrovanne d'air froid d'aviation ) et éléments chauffants de fours industriels.
• Distribution d'énergie et UPS : transfert d'énergie d'urgence, relais de dérivation de l'onduleur, isolation du groupe de batteries et panneaux de distribution d'énergie CC.
• Énergie renouvelable : déconnexion de charge du contrôleur de charge solaire, contrôle des freins d'éolienne, commutation du système de stockage d'énergie et stations de recharge pour véhicules électriques.
• CVC et réfrigération : relais de démarrage du compresseur, contrôle de la vitesse du ventilateur, commutation du chauffage de dégivrage et commandes de la pompe à chaleur.
• Automobile et équipement lourd : éclairage haute puissance, commande de treuil, isolateurs de batterie auxiliaire et systèmes de gestion de batterie de véhicule électrique.
• Test et mesure : commutation de charge pour les alimentations, les charges électroniques et les équipements de test automatisés nécessitant un courant élevé.

Proposition de valeur pour les acheteurs B2B

• Sécurité améliorée du système : une capacité de coupure élevée (50 A) et une isolation de 4 000 V réduisent le risque d'arc électrique et protègent les circuits de commande sensibles des transitoires de tension.
• Durée de vie opérationnelle plus longue : la durée de vie électrique de 100 000 cycles à pleine charge réduit le coût total de possession et réduit les temps d'arrêt imprévus.
• Bobine économe en énergie : seulement 0,9 W de puissance de bobine minimise la dissipation thermique et permet un contrôle direct à partir de microcontrôleurs ou de sorties PLC sans pilotes supplémentaires.
• Conformité mondiale : fabriqué selon les normes ISO 9001 : 2015, RoHS, REACH ; Certifications UL et TUV disponibles sur demande, simplifiant l'approbation du produit final.
• Personnalisation flexible : YM propose des tensions de bobine personnalisées, des matériaux de contact (AgSnO₂ pour un courant élevé), des niveaux d'étanchéité (hermétiques) et des styles de bornes (broches de PCB, connexion rapide, vis) pour les projets OEM.

Certifications et conformité

Les relais de la série NT90TP sont conçus pour répondre aux normes internationales relatives aux relais de puissance industriels. Notre installation fonctionne sous la gestion de la qualité ISO 9001 : 2015. La conformité clé comprend :

• CEI 61810-1 – Relais élémentaires électromécaniques
• UL 508 – Équipement de contrôle industriel (modèles sélectionnés)
• TUV EN 61810-1 – Norme de sécurité (disponible sur demande)
• RoHS 2011/65/UE – Restriction des substances dangereuses
• REACH (EC 1907/2006) – Conformité chimique

Chaque relais est testé à 100 % pour la résistance de bobine, la tension d'activation/de chute, la résistance de contact (≤50 mΩ), la rigidité diélectrique (4 000 V RMS) et la résistance d'isolation (>500 MΩ). Les codes de traçabilité sont marqués au laser sur le boîtier.

Options de personnalisation

YM propose une personnalisation OEM/ODM étendue pour la série NT90TP afin de répondre aux exigences spécifiques des applications :

• Tension de bobine : tensions AC ou DC personnalisées (6 V, 24 V, 48 V, 110 V, 220 V, etc.) avec consommation électrique réglable.
• Matériau du contact : oxyde d'argent et d'étain (standard pour 50 A), oxyde d'argent et de cadmium (pour les charges inductives) ou plaqué or (pour les signaux de faible niveau).
• Configuration des contacts : SPST-NO, SPST-NC, SPDT ou DPST.
• Niveau d'étanchéité : étanche au flux (standard), lavable ou hermétique (≤10⁻³ Pa·cm³/s).
• Style de terminal : broches PCB, languettes de connexion rapide (6,3 mm/4,8 mm), bornes à vis ou fils conducteurs.
• Marquages ​​spéciaux : étiquetage privé, numéros de pièces personnalisés et emballage en vrac/en tube.

Processus de production et assurance qualité

1. Inspection des matériaux entrants : le fil de bobine, les métaux de contact, les noyaux et les boîtiers sont certifiés et échantillonnés pour vérifier leur conformité aux spécifications.
2. Enroulement de bobine de précision : les bobineuses automatisées garantissent une résistance constante (± 5 %) et l’intégrité de l’isolation.
3. Assemblage de contacts et d'armatures : assemblage de haute précision de contacts, ressorts et armatures mobiles et fixes dans un environnement de salle blanche. Pour les modèles 50A, des pointes de contact élargies et des chambres à arc sont utilisées.
4. Étalonnage : la tension d'activation/décrochage et le suivi des contacts sont définis selon les limites de la fiche technique à l'aide d'un équipement de test automatisé.
5. Tests fonctionnels à 100 % : chaque relais est soumis à des tests de résistance de bobine, de temps de fonctionnement/libération, de résistance de contact (≤ 50 mΩ), de rigidité diélectrique (4 000 V RMS) et de résistance d'isolation.
6. Échantillonnage du cycle de vie : échantillonnage statistique de la durée de vie électrique (100 000 opérations à charge nominale) et de la durée de vie mécanique (10 millions d'opérations).
7. Test d'étanchéité (versions hermétiques) : la spectrométrie de masse à l'hélium vérifie le taux de fuite ≤10⁻³ Pa·cm³/s.
8. Visuel final et emballage : marquage laser du modèle, du code de date, de la valeur actuelle et du numéro de lot. Conditionné en tubes antistatiques ou en cartons vrac pour un assemblage automatisé.
