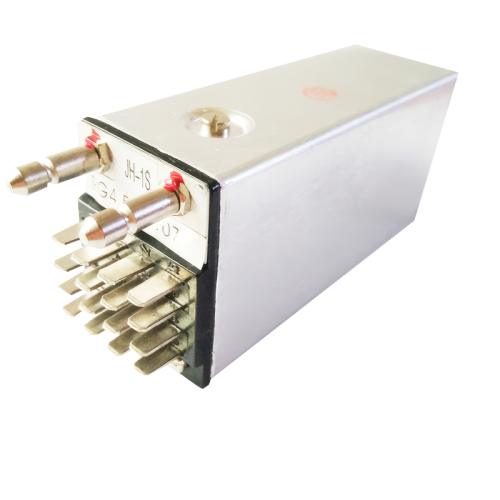

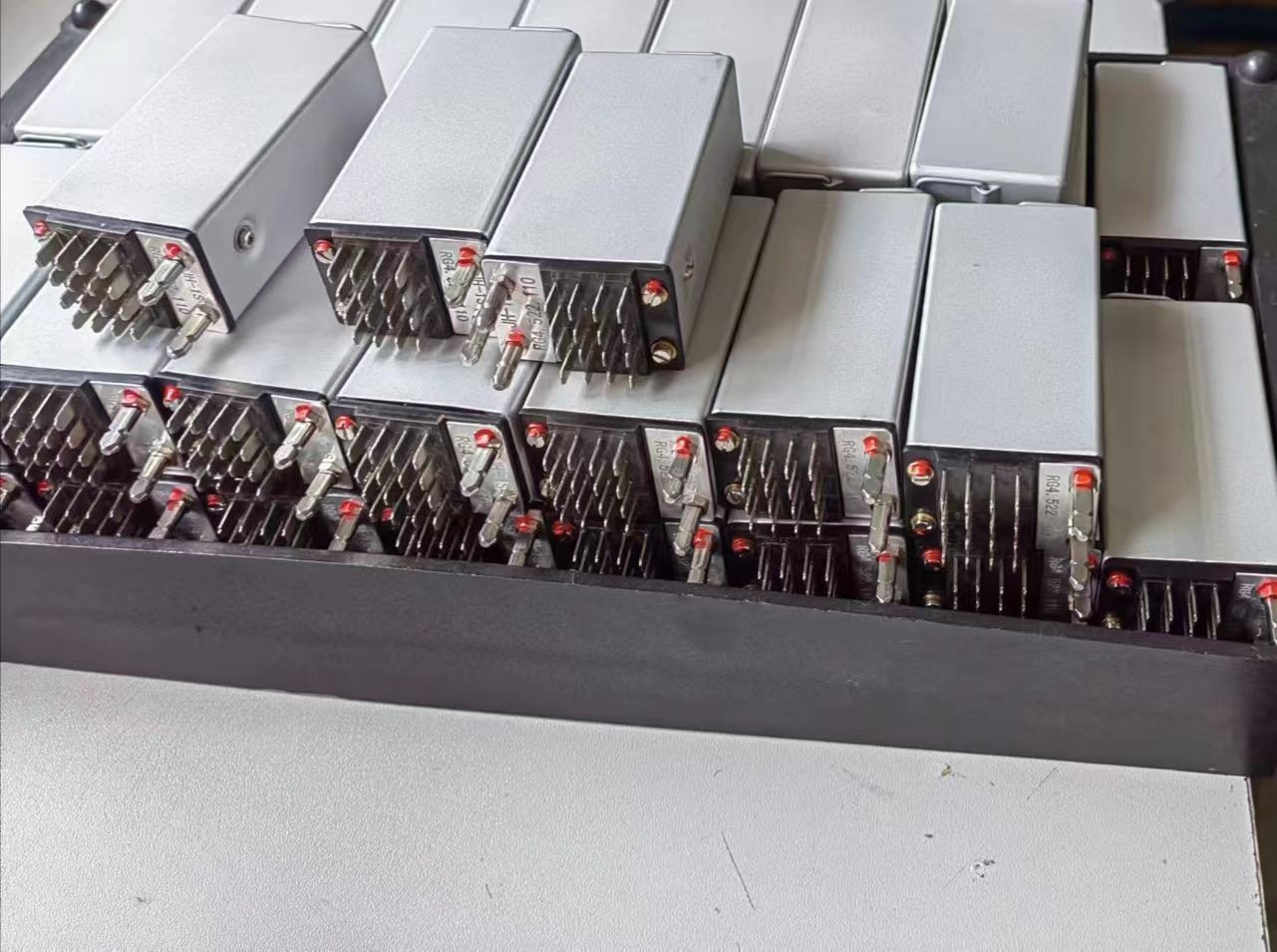

Relais polarisé militaire 27V, JH-1S RG4.522.107, haute Performance, qualité militaire
Présentation du produit
Le JH-1S RG4.522.107 est un composant spécialisé de la série JH-2S de relais polarisé conçu pour un contrôle directionnel précis dans les applications aérospatiales. Ce relais militaire avancé d'étanchéité en métal est doté d'une technologie de polarisation qui garantit que la commutation se produit uniquement avec la direction correcte du courant de bobine, offrant ainsi des fonctions de sécurité et de contrôle critiques. En tant que relais CC d'aviation haute performance fonctionnant à 27 V CC, il offre une commutation directionnelle fiable pour les systèmes de commande de vol, la gestion moteur et d'autres applications aérospatiales critiques. Fabriqué par YM avec plus de 18 ans d'expertise en ingénierie de précision, ce relais électromagnétique militaire de la série RG4.522 représente le summum de la technologie des relais polarisés pour les systèmes critiques nécessitant une certitude directionnelle absolue.
Spécifications techniques
- Type de relais : polarisé (sensibilité directionnelle)
- Désignation de la série : RG4.522.107 (également compatible avec les variantes .102 et .120)
- Configuration des contacts : DPDT (double pôle double jet)
- Tension nominale de la bobine : 27 VDC Standard
- Sensibilité de polarisation : nécessite une direction de courant correcte pour le fonctionnement
- Valeur nominale du contact : 1 A à charge résistive de 28 V CC
- Consommation électrique de la bobine : 0,3-0,43 W
- Capacité de contact de bas niveau : (10-50)μA, (10-50)mV, 1×10⁶ opérations
- Résistance de contact : initiale ≤50 mΩ ; Après test de durée de vie ≤200mΩ
- Temps de fonctionnement/relâchement : ≤4 ms chacun (≤3 ms typique)
- Réponse de polarisation : réponse immédiate à la polarité correcte ; Aucune réponse à l'inversion de polarité
- Rigidité diélectrique : 500 Vr.ms à pression normale ; 250Vr.ms à basse pression
- Résistance d'isolation : > 500 MΩ normale ; > 50 MΩ après un test de durée de vie de haut niveau
- Poids : <3g
- Performance d'étanchéité : hermétiquement scellé ; Taux de fuite ≤10⁻³ Pa·cm³/s
- Température de fonctionnement : -65°C à +125°C
- Compatibilité des séries : convient également aux applications RG4.522.102 et RG4.522.120
Principales caractéristiques et avantages
- Technologie de polarisation de précision : la conception avancée du circuit magnétique garantit un fonctionnement uniquement avec la bonne direction du courant, empêchant ainsi une activation accidentelle due à une polarité inversée.
- Compatibilité de plusieurs séries : configuration RG4.522.107 compatible avec les variantes .102 et .120, offrant une flexibilité pour différentes exigences du système.
- Fonction de sécurité améliorée : la polarisation évite les erreurs de fonctionnement dangereuses dans les systèmes critiques de commande de vol et de gestion moteur.
- Réponse directionnelle rapide : réponse de commutation immédiate pour corriger la polarité avec une immunité complète contre les signaux de polarité inversée.
- Construction de qualité militaire : boîtier en acier inoxydable SUS304/316 avec étanchéité totale pour des conditions environnementales extrêmes.
- Intégration optimisée du relais de carte PCB : conçu pour des performances de polarisation fiables dans les configurations PCB compactes de l'aérospatiale avec un marquage de polarité clair.
Scénarios d'application
Ce relais polarisé spécialisé est conçu pour les applications aérospatiales directionnelles :
- Systèmes de commandes de vol : actionnement des gouvernes où la direction doit correspondre à la polarité d'entrée commandée
- Gestion des moteurs d'avion : commandes des soupapes de carburant, positionnement du papillon des gaz et séquence d'allumage nécessitant une certitude directionnelle
- Systèmes de navigation : commutation d'antenne directionnelle et commandes d'équipement de navigation
- Circuits critiques pour la sécurité : contrôles du système d'urgence où le fonctionnement inverse pourrait provoquer des conditions dangereuses
- Systèmes d'armes militaires : commandes d'armement et interfaces de systèmes de ciblage nécessitant une sécurité de polarisation
- Équipement de test et de mesure : instrumentation de précision où la direction du signal doit être maintenue
Étapes d'installation et d'intégration
- Vérification de la polarité : confirmez les exigences de polarité du système et marquez les connexions positives/négatives.
- Vérification de la compatibilité de la série : vérifiez la compatibilité de la série RG4.522 (exigences des variantes .107, .102 ou .120).
- Identification du marquage de polarité : localisez et comprenez les marquages de polarisation sur le boîtier du relais.
- Alignement de la polarité du PCB : assurez-vous que la disposition du PCB correspond aux exigences d'orientation de polarisation du relais.
- Connexion polarisée : connectez la bobine en faisant strictement attention aux marques de polarisation positive/négative.
- Test de polarité : testez la réponse du relais à la polarité correcte et inversée avant l'installation finale.
- Installation sécurisée : montez le relais avec les marquages de polarisation visibles pour une future référence de maintenance.
- Vérification de la fonction directionnelle : effectuez des tests complets de réponse directionnelle dans des conditions de fonctionnement.
Proposition de valeur d'approvisionnement
- Sécurité améliorée du système : la polarisation évite les erreurs de fonctionnement dangereuses dans les circuits de commande critiques.
- Couverture de plusieurs variantes : RG4.522.107 offre une compatibilité avec les variantes .102 et .120, réduisant ainsi les besoins en inventaire.
- Assurance de fiabilité : la sensibilité directionnelle garantit que les systèmes fonctionnent uniquement comme prévu, évitant ainsi les erreurs dues aux erreurs de câblage.
- Prévention des erreurs de maintenance : des marquages de polarisation clairs réduisent les erreurs d'installation lors des procédures de maintenance.
- Performance à long terme : la construction de qualité militaire garantit des performances de polarisation constantes tout au long de la durée de vie.
Certifications et conformité
- Composants et matériaux certifiés CE et UL
- Conforme aux spécifications des relais militaires MIL-PRF-6106
- Processus de fabrication et systèmes qualité audités par SGS
- Matériaux et méthodes de production conformes RoHS
- Système de gestion de la qualité certifié ISO 9001 : 2015
- Tests de performances de polarisation selon les normes aérospatiales pertinentes
- Relais polarisé scellé en métal JH-1S RG4.522.107
- Relais d'aviation polarisé pour drone, moteur d'avion.
- Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions
- JH-1S RG4.522.107
- JH-1S RG4.522.102
- JH-1S RG4.522.120
- Relais métallique conçu pour les applications aéronautiques et militaires
- Relais d'aviation avec conception en métal de qualité militaire
- Relais d'aviation militaire pour drone, carte PCB de moteur d'avion
- Relais d'aviation de haute qualité pour l'entretien des moteurs, des trains et des avions
Options de personnalisation
Bien qu'optimisé pour les applications de la série RG4.522, YM offre une personnalisation complète de la polarisation :
- Sensibilités de polarisation alternatives pour des exigences spécifiques de contrôle directionnel
- Tensions nominales personnalisées (12 V, 24 V, 48 V CC) avec caractéristiques de polarisation maintenues
- Caractéristiques de réponse de polarisation modifiées pour les applications de contrôle spécialisées
- Étanchéité améliorée pour les conditions environnementales extrêmes tout en maintenant la polarisation
- Tests de polarisation spéciaux et certification pour les applications de sécurité critiques
- Marquage personnalisé et documentation pour les exigences spécifiques de polarisation
Notre expertise couvre les technologies de relais automobiles , de relais de puissance industriels et de relais de signaux PCB , avec une expérience spécialisée dans la conception de relais polarisés pour les applications critiques en matière de sécurité.
Processus d'assurance qualité
Chaque JH-1S RG4.522.107 est soumis à une vérification de qualité rigoureuse en 7 étapes :
- Certification des matériaux du circuit de polarisation et test des composants magnétiques
- Assemblage de précision du mécanisme de polarisation avec étalonnage de la sensibilité directionnelle
- Test de réponse de polarité avec des entrées à polarité correcte et inversée
- Vérification de l'étanchéité hermétique tout en maintenant l'intégrité de la polarisation
- Tests de performances électriques en mettant l'accent sur la sensibilité directionnelle
- Vérification de la compatibilité de la série RG4.522 avec les variantes .107, .102 et .120
- Vérification finale du marquage de polarisation et validation de la fonction directionnelle
Foire aux questions
Q1 : Quel est l'avantage pratique des relais polarisés par rapport aux relais standard ?
A1 : Les relais polarisés fonctionnent uniquement avec le sens du courant correct, empêchant ainsi une activation accidentelle due à des erreurs de câblage, des tensions induites ou des défauts du système susceptibles de provoquer une inversion de polarité - une fonction de sécurité essentielle dans les applications aérospatiales.
Q2 : En quoi le RG4.522.107 diffère-t-il des variantes .102 et .120 ?
A2 : Bien que tous partagent la même technologie de polarisation de base, les variantes diffèrent par leurs caractéristiques de sensibilité spécifiques, leurs temps de réponse ou leurs configurations de montage. La version .107 est conçue pour fournir des performances optimales là où la plus grande fiabilité de polarisation est requise.
Q3 : Que se passe-t-il si une polarité inversée est appliquée accidentellement ?
A3 : Le relais ne fonctionnera pas – il reste dans son état par défaut. Ce comportement de sécurité évite les erreurs de fonctionnement dangereuses dans les systèmes de contrôle critiques. Le relais est conçu pour résister aux inversions de polarité occasionnelles sans dommage.
Q4 : Les relais polarisés peuvent-ils remplacer les relais non polarisés dans les systèmes existants ?
A4 : Seulement si le système fournit une polarité correcte. Si la polarité du câblage existant est inconnue ou variable, une modification du circuit peut être nécessaire. Notre équipe technique peut vous fournir des conseils pour des scénarios de remplacement spécifiques.
Q5 : Des échantillons sont-ils disponibles pour les tests de polarisation ?
A5 : Oui, nous fournissons jusqu'à 3 échantillons gratuits aux clients B2B qualifiés. Les tests de polarisation nécessitent une simple alimentation CC avec capacité d'inversion de polarité pour une évaluation complète.
Q6 : Quel est le délai de livraison pour les relais de la série RG4.522 ?
A6 : Configuration standard RG4.522.107 : 3-4 semaines. Configurations de polarisation personnalisées : 4-5 semaines. Les commandes groupées pour les applications critiques en matière de sécurité reçoivent une attention prioritaire en matière de fabrication.
